10 kWh hjemmebatteri energilagringssystem til backup og solenergi

Folk sammenligner ofte 10kWh hjemmebatterienergiopbevaringssystem til backup og solenergi med kilowatt-timer, men det er kun halvdelen af ​​købsbeslutningen. Den anden halvdel er, om batteriet kan kommunikere med den allerede installerede inverter. Hvis det ikke kan, fungerer batteriet muligvis ikke efter hensigten.

Det 10 kWh energiopbevaringssystem til hjemmebatteri til backup og solenergi dækker begge sider. Seks kapaciteter fra 2,56 kWh til 10,24 kWh tillader dimensionering til målt husholdningsforbrug frem for et nominelt tal. Tre spændingsplatforme - 25,6V, 48V og 51,2V - matcher almindelige hybridinverter-indgangsområder.

Kommunikation er RS485, RS232 og CAN som standard på alle varianter, med WiFi, 4G og Bluetooth tilgængelige som ekstraudstyr. Celler er LFP i aluminiumskasser, vurderet ud over 6000 cyklusser ved 0,5C og 25°C med mindst 80% bibeholdt kapacitet.

Hvor de seks varianter er forskellige

For 10 kWh hjemmebatterienergilagringssystem til backup og solenergi kommer 2,56 kWh på to måder: 25,6V100Ah (8S1P) eller 51,2V50Ah (16S1P). Samme energi, forskellig spænding; valget bør baseres på inverterens DC-indgangsvindue snarere end prisen.

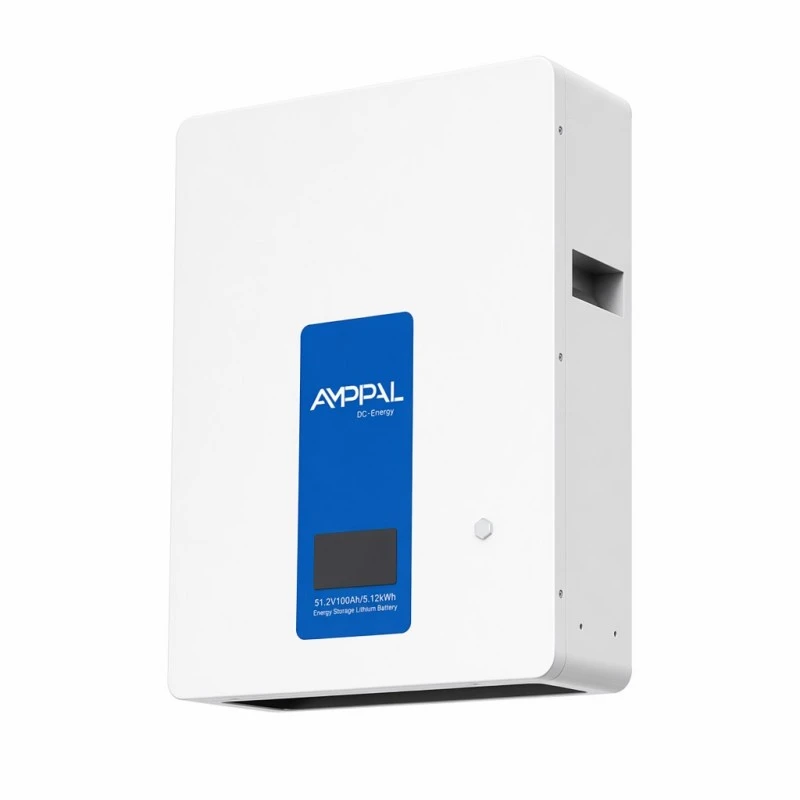

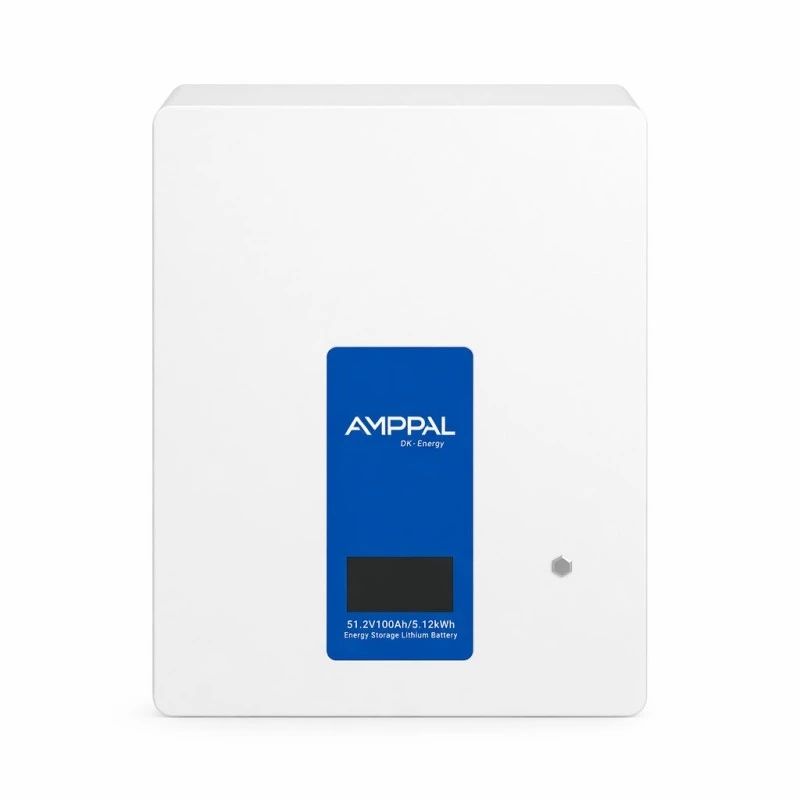

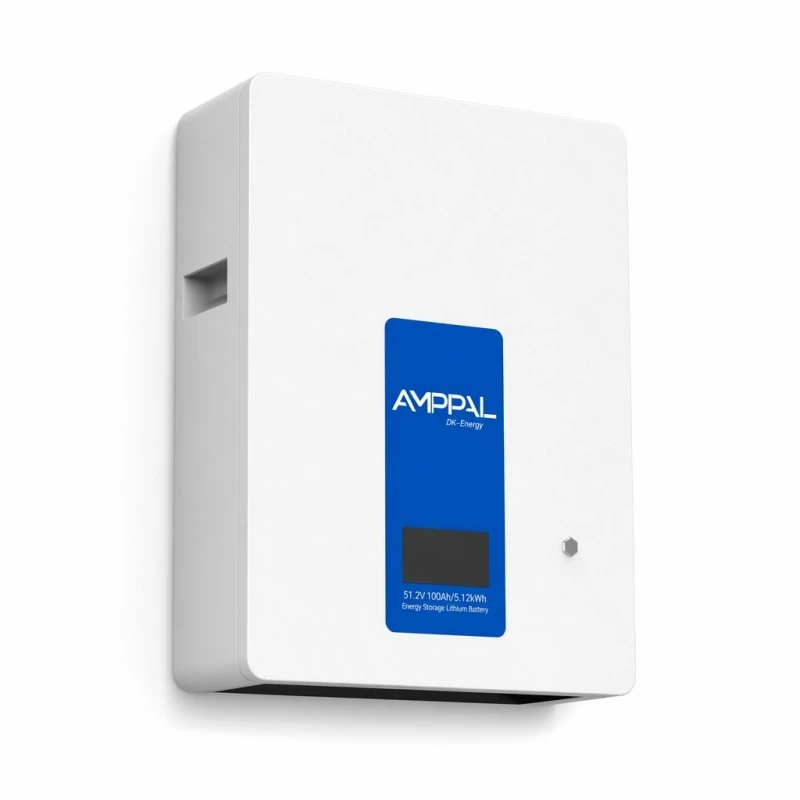

4,8 kWh (48V100Ah, 15S1P) og 5,12kWh (51,2V100Ah, 16S1P) deler kroppen på 440*585*170 mm med henholdsvis 42 kg og 46 kg. 48V enheden passer til ældre invertere specificeret omkring et 40,5-54VDC vindue.

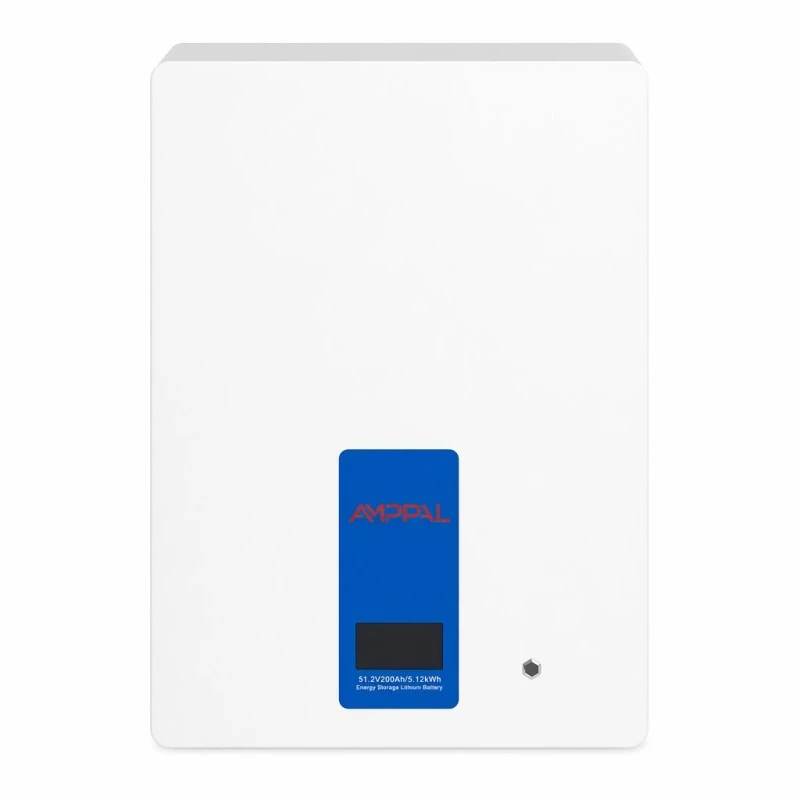

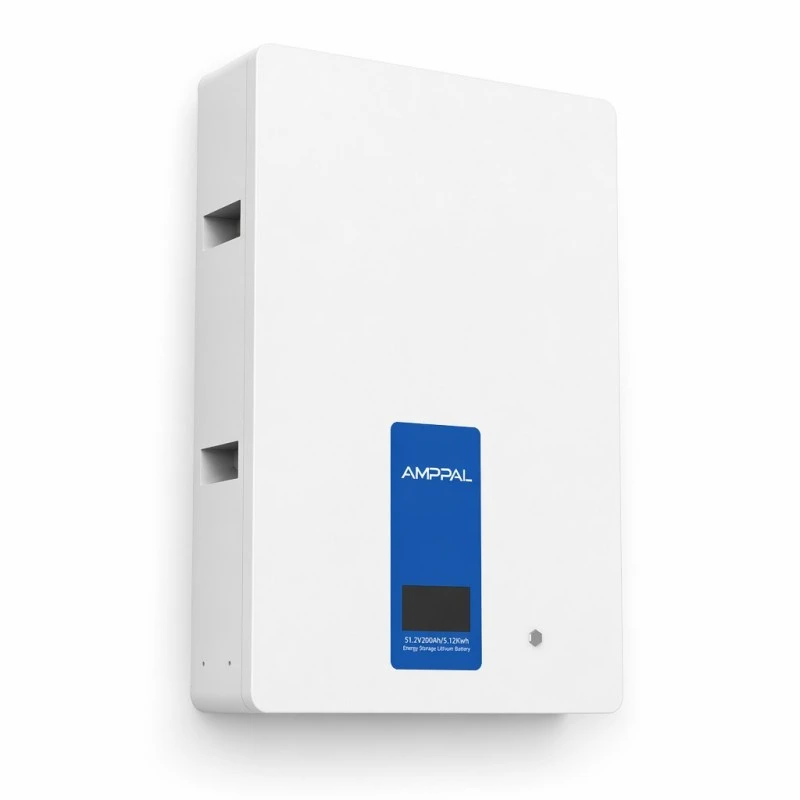

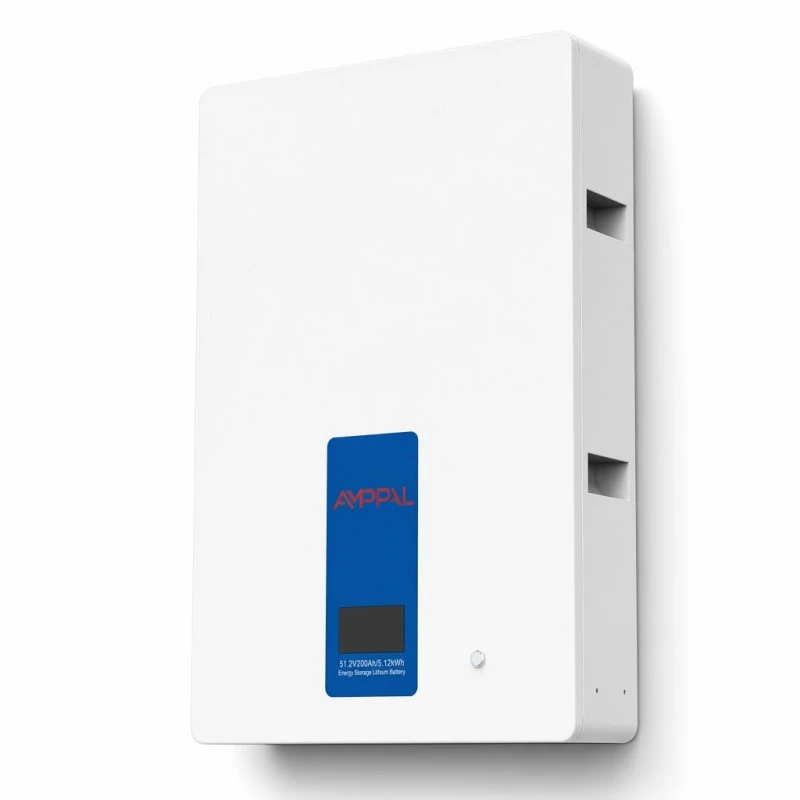

9,6 kWh (48V200Ah) og 10,24kWh (51,2V200Ah) går op til 540*800*170 mm ved 80 kg og 85 kg, og hæver standardafladningsstrømmen fra 50A til 100A.

Maksimal afladning er 100A på de mindre fire enheder og 105A på 200Ah-parret; dette afgør, om batteriet kan bære en tung samtidig belastning.

En undtagelse: 51.2V50Ah-varianten oplades med maksimalt 50A, halvdelen af ​​100A af de andre små enheder. Dette betyder noget med et stort array, der hurtigt producerer overskud.

Hver variant har en 12 g aerosoldæmpningsenhed inde i pakken, naturlig køling uden blæsere og 5-10 års garanti.

Tekniske specifikationer

Størrelse: Find ud af, hvilken kapacitet du har brug for

Start med aften- og natforbrug, ikke din daglige total. Dagsbelastning betjenes af arrayet; batteriet dækker de timer, hvor paneler ikke producerer noget. Træk det tal fra din måler over en hel uge.

En husstand, der bruger 4-6 kWh mellem solnedgang og solopgang, er godt tjent med enheden på 5,12 kWh. Forbrug i intervallet 8-10 kWh peger på 10,24 kWh-modellen.

Tjek derefter mod arrayet. Et batteri, der er større end din daglige overskudsgenerering, vil sidde delvist opladet det meste af året, hvilket kan resultere i unødvendige omkostninger og reduceret cyklusudnyttelse. Et 3 kW-array i et tempereret klima retfærdiggør sjældent 10,24 kWh lagring.

Parring med din hybrid-inverter

For 10 kWh hjemmebatterienergiopbevaringssystem til backup og solenergi kommer kompatibiliteten ned til to kontroller. For det første spænding: Din inverters batteriindgangsområde skal indeholde pakkens arbejdsvindue - 20~29,2VDC for 25,6V-enheden, 40,5~54VDC for 48V-enhederne og 43,2~57,6VDC for 51,2V-enhederne.

For det andet protokol. BMS understøtter RS485, RS232 og CAN; CAN bruges almindeligvis af hybride invertere. Angiv inverterens mærke og model før bestilling, så protokoltilknytningen kan bekræftes eller en konfigurationsfil kan leveres.

Uden kommunikation kan batteriet stadig oplades og aflades, men inverteren kan ikke læse ladetilstanden eller håndhæve BMS-strømgrænserne. Spændingsbaseret styring kan accelerere aldring og giver ikke en brugbar SOC-aflæsning i appen.

Sikkerhedsdesign og certificering

LFP-kemi i aluminium-beklædte prismatiske celler - kabinettet indeholder cellehævelse, som posen formaterer udluftning. Dette er relevant for et batteri monteret inde i et hus.

Hver pakke indeholder en 12 g aerosolundertrykkelsesenhed, der udledes inde i kabinettet på det tidligste stadie af en termisk hændelse, før den kan forplante sig mellem celler.

25.6V100Ah-varianten er certificeret til CE, ROHS, FCC, UN38.3, MSDS og ISO9001; de resterende varianter bærer CE, ROHS og FCC.

UN38.3-testning og MSDS er påkrævet af speditører og toldmyndigheder til lithiumforsendelser; begge er udstedt med hver ordre.

Hver pakke er kapacitetsklassificeret og indvendig modstand matchet før seriesamling. I en 16S streng dækker en svag celle den anvendelige kapacitet af alle seksten.

Hver enhed fuldfører en fuld opladnings- og afladningscyklus ved test før pakning, med BMS-loggen bevaret mod serienummeret.

Hvordan disse pakker er fremstillet

1. Celleindtag — hver batch udtages for kapacitet, intern modstand og åben kredsløbsspænding i forhold til leverandørens deklarerede tal.

2. Gradering og matchning — cellerne er gemt, så hver pakke er bygget af et smalt præstationsbånd i stedet for blandet lager.

3. Skinnesvejsning — serieforbindelser lasersvejset og træktestet; en dårlig svejsning overflader år senere som en varm fuge.

4. BMS-integration — kortmonteret, balancerende ledninger dirigeret og verificeret celle for celle, før kabinettet lukkes.

5. Indkapsling - metalpladeformet og pulverlakeret internt, LCD- og aerosoldæmpningsanordning installeret.

6. Firmware- og protokolindlæsning — RS485, RS232 og CAN testet mod referenceinverterhardware.

7. Fuld cyklustest — én komplet opladning og afladning ved mærkestrøm med spænding og temperatur på celleniveau logget.

8. Emballering — skumpolstret karton, UN3480-mærkning af farligt gods påført, derefter palleteret til eksport.

Hvor dette batteri hører hjemme - og hvor det ikke gør det

Den er beregnet til indendørs montering. IP20 giver beskyttelse mod fingre og faste genstande over 12 mm og ingen beskyttelse mod vand. Egnede placeringer omfatter garage, bryggers, kælder eller planterum.

Betjeningsvinduet er 0~+40°C med luftfugtighed på 65±20%RH og højde op til 2500m. En uopvarmet garage i et klima, der falder til under frysepunktet, vil holde batteriet uden for dets opladningsområde gennem vinteren. BMS vil nægte opladning under 0°C, hvilket er normal beskyttelsesadfærd snarere end en fejl.

Hvis den eneste levedygtige placering er udendørs, kræves et IP-klassificeret udendørsskab; dette produkt er ikke beregnet til udendørs installation.

Spørgsmål til en hjemmebatterileverandør

Cykluslevetid skal angives med hastighed, temperatur og retention sammen. For dette område er det >6000 cyklusser ved 0,5C og 25°C til 80% retention; et cyklusnummer uden disse kvalifikationer er ufuldstændigt.

Bekræft IP-klassificeringen og den tilladte installationsplacering. IP20-pakker er kun indendørs.

Bekræft, om BMS-protokollen for den specifikke inverter er verificeret eller kun beskrevet som kompatibel med de fleste mærker. Vi bekræfter modellen eller oplyser, at den ikke er testet.

Garantidækning skal angives: kalenderår, cyklusser eller bevaret kapacitet. Denne serie rækker 5-10 år afhængig af konfiguration og marked.

Kommercielle vilkår: MOQ er 1 enhed for standardvarianter. OEM og ODM er tilgængelige for cellemærke, spænding, dimensioner og husfarve; leveringstiden forlænges for tilpassede builds.

Pakning, vægte og lithiumfragt

Pakkede dimensioner kører 500*520*230 mm for 2,56 kWh-enhederne ved 32 kg og 36 kg brutto, 500*630*240 mm for 4,8 kWh- og 5,12 kWh-enhederne ved 50 kg og 54 kg, og 600*860*23,0 mm for 4,8 kWh og 23,0 mm. enheder på 86 kg og 92 kg brutto. De største varianter kræver et to-personers løft på et vægbeslag.

Kartonerne er skumpolstrede med pakken immobiliseret, og hver karton bærer UN3480 klasse 9-mærkning. Søfragt kræver reservation af farligt gods. Erklæringen udarbejdes, og UN38.3-rapporten og MSDS følger med dokumenterne.

Vilkårene er EXW, FOB Ningbo eller Shanghai og CIF. Luftfragt fungerer for prøver under lithiumstate-of-charge regler, selvom de fleste distributører konsoliderer ad søvejen. Tillad ekstra tid til planlægning af farligt gods.

Garantibetingelser og hvordan nedbrydning ser ud

Garantien løber 5-10 år efter variant og marked, og dækker celler, BMS, LCD og kabinet som én enhed.

Kapacitetstab er gradvist; ud over 6000 cyklusser ved 0,5C bevarer pakken mindst 80%. En aflæsning lidt under navneskiltet efter tre år er normal.

Fejl kan diagnosticeres fra BMS-loggen læst over RS485 eller CAN. Eksportfilen gør det muligt at identificere den berørte cellegruppe uden et webstedsbesøg.

Erstatningspakker sendes fra lager; på multi-pack installationer kan en enkelt enhed byttes, mens resten af ​​banken fortsætter driften.

Der kræves ingen rutinemæssig vedligeholdelse. En årlig visuel kontrol af klemmer, monteringsbolte og ventilationsafstand anbefales.

Installationsfejl, der forårsager supportopkald

Forkert: fastgørelse af en 85 kg pakke til gipsplader. Korrekt: Monter på murværk eller en klassificeret stålramme, med befæstelser kontrolleret i forhold til variantens bruttovægt.

Forkert: Installation i en uopvarmet garage i et koldt klima. Korrekt: opladningsvinduet starter ved 0°C. Herunder blokerer BMS opladning ved design.

Forkert: Tilslutning før bekræftelse af inverterens DC-vindue. Korrekt: Tjek først 20~29,2V, 40,5~54V eller 43,2~57,6V mod inverterdatabladet.

Forkert: springer kommunikationskablet over, fordi det oplades uden et. Korrekt: uden CAN eller RS485 kan inverteren ikke læse SOC eller overholde BMS-grænser.

Forkert: Indpakning af enheden i et forseglet skab. Korrekt: den er afhængig af naturlig konvektion uden blæsere. Lad den plads, der er angivet i manualen, ellers bliver cellerne varme og mister livet.

Installationsnoter fra feltbrug

En installatør i Andalusien har monteret omkring 30 10,24 kWh enheder sammen med hybride invertere siden 2025. Den største fordel, der blev rapporteret, var at bekræfte CAN-protokollen mod hver invertermodel før bestilling, hvilket reducerede idriftsættelsesproblemer.

En husejer i Limassol, der kører to 5,12 kWh enheder, rapporterede, at parringen virkede ved første forsøg. LCD-skærmen er vinklet, så den kan være svær at læse, når pakningen er over skulderhøjde; dette er værd at overveje, når du vælger monteringsposition.

En distributør i Almaty rapporterede, at kunder, der installerede i uopvarmede garager, stødte på 0°C opladningsafbrydelse og antog en defekt. Inkludering af et opvarmet rumkrav i tilbudsdokumenter løste klagerne.

Ofte stillede spørgsmål

Q: Hvilken kapacitet skal jeg vælge?

A: For 10 kWh hjemmebatterienergilagringssystem til backup og solenergi, størrelse til forbrug natten over, ikke det samlede daglige. 4-6 kWh natten over passer til enheden på 5,12 kWh; 8-10kWh peger på 10,24kWh-modellen.

Q: Fungerer det med min inverter?

A: Angiv mærke og model. BMS understøtter RS485, RS232 og CAN; protokolkortlægning bekræftes inden bestilling.

Q: Kan jeg installere det udenfor?

A: Nej. IP20 giver ingen vandbeskyttelse. Kun indendørs montering - garage, bryggers, kælder eller planterum.

Q: Hvad er forskellen mellem 48V og 51,2V versioner?

A: DC-vinduet. 48V enheder kører 40,5~54VDC, 51,2V enheder kører 43,2~57,6VDC. Match til din inverters indgangsområde.

Q: Hvor længe vil det vare?

A: Mere end 6000 cyklusser ved 0,5C og 25°C med mindst 80 % bibeholdt kapacitet. Under daglig cykling overstiger dette femten år.

Q: Kan jeg forbinde flere pakker sammen?

A: Ja, pakker med matchende spænding og kapacitet kan paralleliseres. Angiv målbankens størrelse for at bekræfte konfigurationen.

Spørgsmål: Trænger den til afkøling eller service?

A: Naturlig køling, ingen blæsere, ingen rutinemæssig service. Hold ventilationsafstanden fri, og kontroller monteringen årligt.

Q: Hvilke certificeringer har den?

A: CE, ROHS og FCC på tværs af serien, plus UN38.3, MSDS og ISO9001 på 25.6V100Ah varianten. UN38.3 og MSDS sendes med hver ordre.
