20–50 kW alt-i-én batteri energilagringssystem til kommercielle og solenergiapplikationer

Et kabinet i stedet for tre indkøbslister

Et solenergi-plus-opbevaringsprojekt betyder normalt tre leverandører: en PV-inverter, et batteristativ og en controller, der taler til begge. Hver har sin egen garanti, sin egen idriftsættelsesingeniør og sit eget skyldspil, når systemet underperformer. Dette 20–50 kW alt-i-et batterienergilagringssystem til kommercielle og solenergiapplikationer kollapser alle tre til en enkelt levering.

Invertertrinnet accepterer op til 26kW DC fra dit rooftop-array (39kW på 30kW-modellen, 65kW på 50kW-modellen) på tværs af 2/4 MPPT-trackere, så batteriet oplades fra solenergi uden en separat hybrid-inverter eller en ekstra strengboks.

Indeni er et 51,2 kWh LFP-batteri bygget af fem 10,24 kWh-pakker, plus lokal kontrollogik, der kører selvforbrug, skift af brugstid og netbackup fra samme skærm. For et websted, der bare ønsker solcelle-selvbrug plus dækning af udfald, er dette den korteste vej fra ordre til eksport.

Hvorfor Solar Input Rating betyder noget

26kW maksimal PV-indgang på 20kW-modellen lader arrayet overskride inverterens rating; MPPT klemmer overskud i stedet for at skære udbyttet i dagtimerne.

2/4 MPPT-måder: to trackere som standard, fire hvor dit tag vender mod forskellige azimut - den ene skraverede side stopper ikke den anden.

Den nominelle netspænding er 380V AC med 50/60Hz ±5Hz tolerance, så det samme kabinet betjener 50Hz og 60Hz markeder uden en fabriksvariant.

Ved 97 % maksimal effektivitet og 90 % udledningsdybde når mere af hver solenergi kilowatt-time belastningen i stedet for at gå tabt i konverteringen.

Kommunikation over CAN/RS485/WiFi dækker lokal overvågning, inverter-håndtryk og fjernudlæsninger uden at købe en separat gateway.

AC bundindgang, trefaset fireleder (3L+N+PE), holder kabelføringen inde i soklen og forkorter kørslen til hovedtavlen.

Tekniske specifikationer

Hvor et 20-50kW skab fortjener sit ophold

Små fabrikker med solenergi på taget og eftermiddagsproduktionstoppe: 20kW/51,2kWh-modellen dækker en 20kW-behovsstigning i cirka to en halv time.

Hoteller og pensionater, der kører med aircondition mod en brugstidstakst: opladning natten over, afladning gennem kølevinduet.

Landbrugsbearbejdningssteder med intermitterende netkvalitet - kabinettet kører gennem spændingsfald på lokal kontrol uden ekstern EMS-software.

Detailkæder og værksteder, der lejer plads: ét skab behøver ikke noget dedikeret batterirum, kun en flad betonpude og kabeladgang.

EV-forpladser med beskeden ladebelastning: buffer 2-4 langsomme opladere fra en svag netforbindelse uden at opgradere transformeren.

Hvordan hybridtopologien kører om dagen

Om morgenen fører MPPT-trackerne først solenergi ind i bygningsbelastningen. Overskud går ind i batteriet, indtil det når det programmerede SOC-loft, typisk 90-100 % afhængig af din takstplan.

Når belastningen overstiger sol plus batteri, dækker nettet balancen problemfrit - et konverteringstrin, ikke to kasser, der forhandler over en bus.

Om natten aflades batteriet i spidsbelastningstimerne, og EMS reserverer en gulv-SOC til netbackup. Fordi den lokale controller holder tidsplanen, stopper en mistet internetforbindelse ikke skiftende logik - den stopper bare fjernbetjeningen.

Hvad sikkerhedsfilen indeholder

Brandbeskyttelse er aerosol på PACK-niveau og aerosol igen på kabinetniveau - to uafhængige trin rettet mod de to forskellige steder, hvor en termisk begivenhed kan starte.

LFP 3.2V/100Ah cells carry CE and RoHS at pack level, and the complete equipment ships with UN38.3 and MSDS documentation for customs and insurance.

Intelligent luftkøling holder de fem pakker inden for et smalt temperaturbånd; blæserkurven følger celletemperaturen frem for at køre med fuld hastighed hele dagen.

IP54-kabinet passer til udendørs baldakinstillinger og overdækkede planterum; det elektriske rum er adskilt fra batterirummet inde i kabinettet.

Cykluslevetiden er angivet til >6000 gange ved 0,5C og 25°C med mindst 80 % energiretention - en hel cyklus pr. arbejdsdag er cirka tyve år, før tærsklen nås.

Omgivende vindue er 0°C til +50°C med 0-95%RH luftfugtighed og 2000m højde (dereret ovenfor); de fleste uopvarmede planterum sidder inde i den.

Hvordan 850 kg kabinettet er bygget i Yueqing

1. Celleindtag — indgående LFP-celler udtages batchprøver for kapacitet og intern modstand, før en eventuel samling af pakke begynder.

2. Pakkesamling — 102,4V/10,24kWh-pakker er svejset, ledningsført og isolationstestet med pakkens BMS monteret.

3. Skabsfremstilling — stålplade er CNC-skåret, bukket og svejset, derefter forbehandlet og pulverlakeret på den samme linje, der bruges til opladningsprodukterne.

4. Inverter-integration — PV-trinnet, batteriets DC-trin og AC-terminalerne er forbundet med den lokale controller til én bus.

5. Brand- og termisk indretning — aerosolgeneratorer, luftkanaler og temperatursensorer er installeret og funktionskontrolleret.

6. Idriftsættelseskørsel — hvert kabinet fuldfører en fuld 0,5C opladning og afladning med spænding og temperatur på pakkeniveau logget.

7. Netsimulering — overgange på nettet og uden for nettet verificeres mod en programmerbar AC-kilde før frigivelse.

8. Pakning — skabet er boltet til en forstærket palle med stødindikatorer, pakket ind og klargjort til containerladning.

Pluk mellem 20, 30 og 50 kW

Match modellen til din worst-case import, ikke dit gennemsnit. Mål den halvtimes efterspørgsel, der rent faktisk driver din regning: 20kW-modellen bærer op til 20kW belastning fra batteri, 30kW-modellen 30kW og 50kW-modellen 50kW. Energi følger: henholdsvis 51,2, 61,44 og 107kWh.

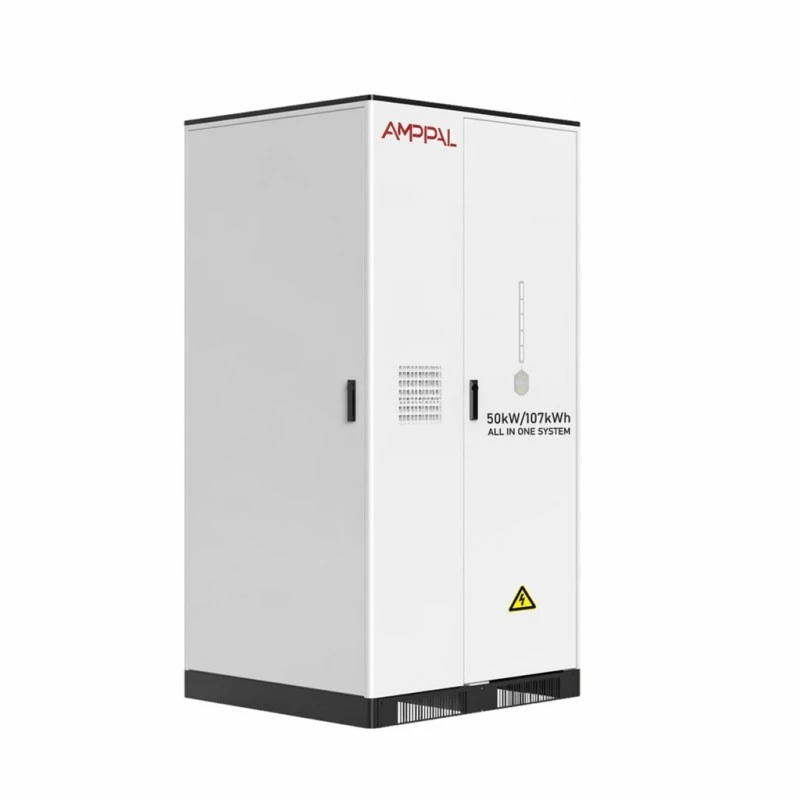

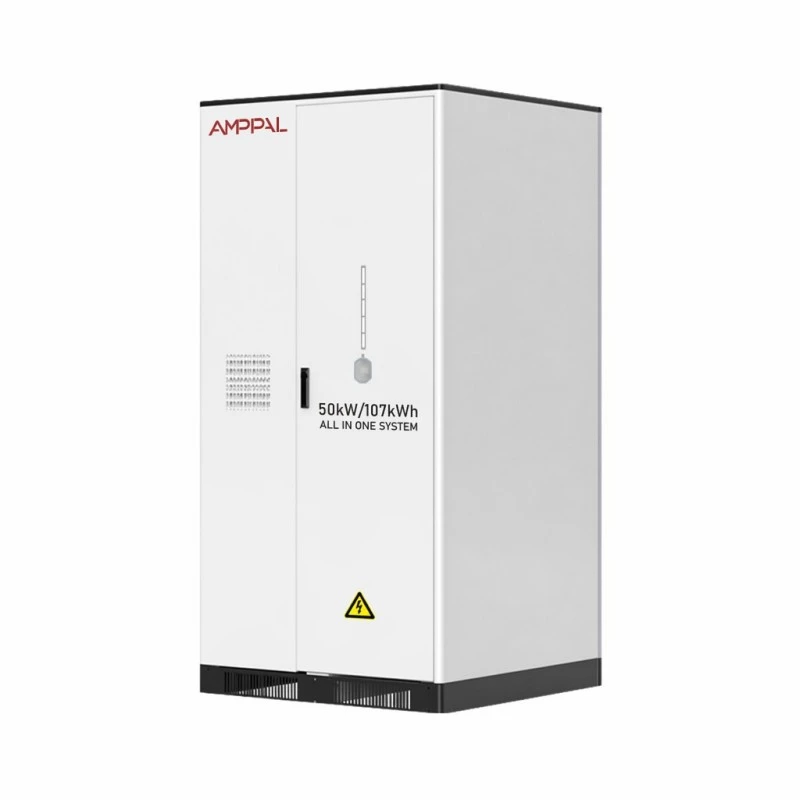

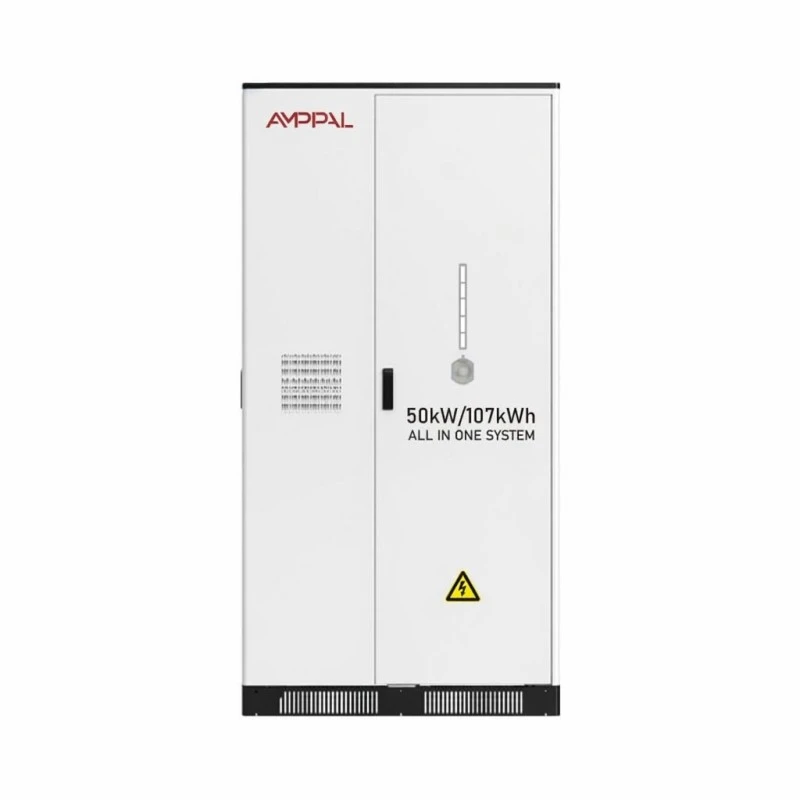

Kabinettet på 50 kW er fysisk anderledes — 1100*1205*2200 mm og 1200 kg mod 1000*1106*1640 mm og 850 kg for de to mindre — så tjek dine dørbredder, gulvbelastning og kranadgang, før du forpligter dig.

Hvis dit websted ikke har noget problem med netimport og ingen tidsspredning, er dette kabinet sandsynligvis det forkerte forbrug. Det betaler sig tilbage gennem eget forbrug og tarifskifte; uden dem er et batteri et parkeret aktiv. Det ville vi fortælle dig, før vi tager imod din ordre.

Sammenligning af tilbud på tværs af leverandører

Spørg, om den angivne effektivitet er systemniveau eller kun inverter. Vores er 97% maksimum, målt ved skabsgrænsen inklusive hjælpebelastninger.

Spørg, om brandsikring dækker både pakkeniveau og skabsniveau - et tilbud med skabsspray efterlader kun pakkerne ubeskyttede.

Spørg, hvad MPPT-inputloftet er; en '20kW hybrid', der kun accepterer 15kW PV, tvinger dig til at købe en anden inverter senere.

Spørg om EMS: kan den lokale controller køre uden skyen? Det gør vores, hvilket betyder noget på markeder med skæve tilslutningsmuligheder.

Kommercielle vilkår: 25-35 arbejdsdage for standardmodeller, fem års garanti på det komplette kabinet, MOQ på en enhed til evalueringsordrer.

Sender et skab i ét stykke

20kW og 30kW modellerne er 1000*1106*1640mm og vejer 850-950kg; 50kW modellen er 1100*1205*2200mm ved 1200kg. Hver afsendes på en forstærket stålpalle med gaffeltrucklommer, klar til en haleløft på destinationen.

En enhed tager cirka en tredjedel af en 20 fods container; to passer behageligt med afstivning. Fordi batteriet er installeret, er forsendelsen klassificeret som UN3480 farligt gods - vi udarbejder UN38.3-rapporten og MSDS, og du bør budgettere med ca. en ekstra uge til booking af farligt gods i havnen.

Vilkårene er FOB Ningbo eller Shanghai som standard, CIF tilgængelig på anmodning. For luftfragt med én enhed gør vægten og batteriklassen det uøkonomisk; sø- eller landfragt er den praktiske rute.

Garanti, nedbrydning og pakkebytte

Fem års garanti på hele kabinettet - pakker, invertertrin, termoventilatorer og den lokale controller - ikke kun batteriet.

Kapaciteten er garanteret til at holde på mindst 80 % af den nominelle energi over de første fem år under normal 0,5C cykling; nedbrydning ud over dette er dækket under de samme vilkår.

Pakker er udskiftelige moduler: en fejlbehæftet pakke ombyttes i timer uden at returnere hele kabinettet, og BMS'en genbalancerer automatisk ved genstart.

Årlig service dækker filterrensning, kontrol af terminalmoment, ventilatorinspektion og en kapacitetsverifikationskørsel; vores fjerndiagnostik kan markere en svag pakke først.

Reservepakker og kontroltavler holdes på lager og sendes inden for 5-7 arbejdsdage; udvidet garanti til otte eller ti år prissættes på ordretidspunktet.

Installationsfejl ser vi gentaget

Forkert: forudsat at 380V-udgangen føder enkeltfaset udstyr direkte. Til højre: kabinettet er trefaset; opdel belastningen på tværs af L1/L2/L3 og hold den neutrale bundet i henhold til lokal kode.

Forkert: montering på et trægulv eller tynd afretningslag. Til højre: vægten på 850-1200 kg har brug for en betonpude eller et armeret gulv, der er klassificeret til punktbelastningen.

Forkert: at køre PV-strenge med blandede orienteringer i én tracker, der forventer fuld output. Til højre: Brug 4-vejs MPPT-konfigurationen og tildel hver azimut sin egen tracker.

Forkert: Opbevaring af batteriet under -20°C eller opladning over +50°C. Til højre: Overhold opbevaringstemperaturvinduet på -20°C til +60°C og 0-95%RH driftsfugtighed.

Forkert: at begrave den nederste kabelindgang i vand eller snavs. Højre: Hold soklen fri — AC-bundindgang (3L+N+PE) forudsætter, at kirtelområdet forbliver tilgængeligt.

Hvad installatører og ejere rapporterer

Et beklædningsværksted i Dhaka, Bangladesh satte en 30kW-model bag et 40kWp-tag i begyndelsen af ​​2025. Ejeren rapporterede, at dieselgeneratorens timer faldt fra dagligt til nogle få om måneden, og installatøren bemærkede, at den integrerede MPPT sparede dem for en uges idriftsættelse sammenlignet med separat udstyr - selvom de ville ønske, at WiFi-antennen havde længere ledning til deres metaltag.

En supermarkedsoperatør i Sofia, Bulgarien driver en 20kW enhed mod en nat/dag-takstspredning. Deres facility manager bekræftede, at kabinettet betaler for omkring en tredjedel af dets månedlige el-delta, og tilføjede en klage: Ventilatoren er hørbar i det tilstødende lagerrum, så de flyttede den til læssepladsen.

Et mineforsyningsdepot i Lima, Peru købte 50kW-modellen til backup efter gentagne netnedskæringer. Deres elektriske ingeniør roste overdragelseshastigheden til/fra nettet, men bad om en højere lokal alarm - panelets LED alene var let at gå glip af under en nattevagt.

Ofte stillede spørgsmål

Spørgsmål: Kan det oplades udelukkende fra solenergi uden net?

A: Ja, i off-grid-tilstand; MPPT dirigerer PV til batteriet og belastningen, med nettet kun til backup.

Q: Hvor meget tag for 20kW-modellen?

A: Omkring 4kWp pr. 20m2 godt tag, så 26kW PV input er omtrent 130m2 paneler.

Spørgsmål: Hvad sker der under en strømafbrydelse?

A: Kabinettet skifter automatisk til off-grid-tilstand; den reserve SOC, du indstiller i EMS, definerer, hvor længe bygningen kører.

Q: Hvor længe holder pakkerne?

A: Over 6000 cyklusser ved 0,5C og 25°C til 80 % retention - omkring tyve år med én cyklus pr. arbejdsdag, mindre, hvis der cykles hårdere.

Sp: Kan inverteren udskiftes separat?

A: Ja, vekselrettertrinnet og pakkerne er uafhængige moduler, der kan serviceres uden at returnere kabinettet til fabrikken.

Q: Hvad er effektiviteten rundtur?

A: Maksimalt 97 % på kabinetniveau med 90 % udledningsdybde — 10 % DOD-reserven forlænger også cykluslevetiden.

Q: Har vi brug for et batterirum?

A: Nr. IP54 og den indvendige brandbekæmpelse muliggør installation i planterum eller overdækket udendørs installation på en betonpude.

Q: Hvad er leveringstiden?

A: 25-35 arbejdsdage for standard 20/30/50kW modeller; tilpassede spændinger tilføjer tid.
