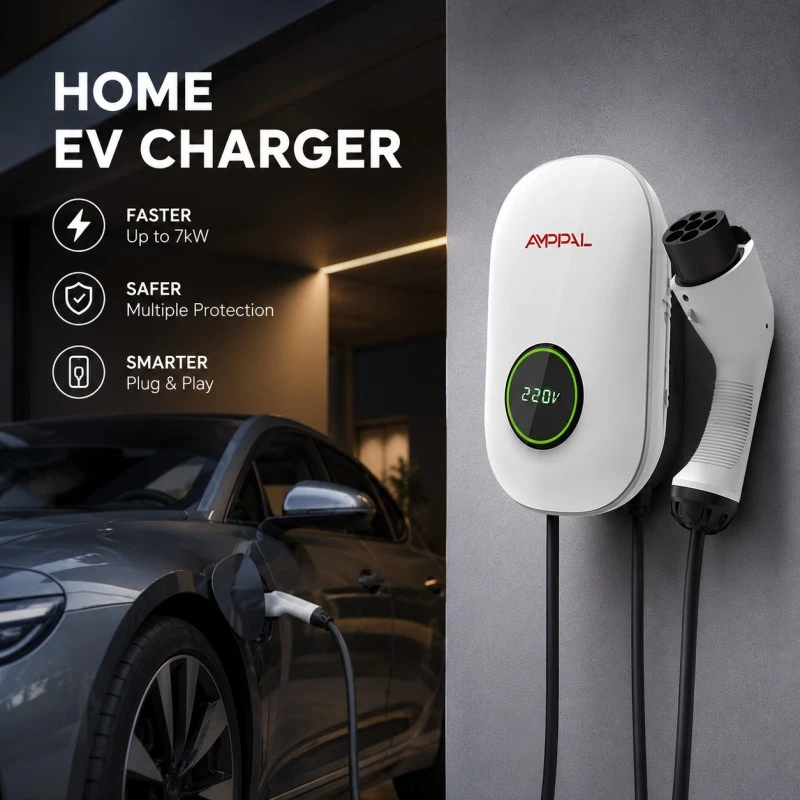

11kW bærbar AC EV-oplader til privat og kommerciel brug

Hvorfor 11kW blev den europæiske standard

Boligmassen bestemmer opladerens effekt. På tværs af Tyskland, Østrig, Norden, Benelux-landene og store dele af Centraleuropa er boliger forbundet med en trefaset 400V-forsyning som standard. Giv en wallbox 16A på hver af tre faser, og du får 11kW — ingen forsyningsopgradering, ingen speciel applikation.

Den 11 kW bærbare AC EV-oplader til privat og kommerciel brug findes på 11 kW i stedet for et rundere klingende tal af praktiske årsager. AF-AC-11-B-A-O-1/2-SF er dimensioneret til, hvad et europæisk indenlandsk distributionskort allerede kan levere.

Det er værd at være klar over fysikken. Elleve kilowatt er ikke hurtigopladning. Den returnerer omkring 50-60 km rækkevidde i timen, hvilket fylder næsten enhver bil natten over. Hvis du har brug for et batteri fyldt på tyve minutter, har du brug for DC, og ingen AC wallbox for enhver pris vil gøre det.

Hvad Three-Phase køber dig over en enkelt-faset boks

Omtrent 1,6 gange opladningshastigheden for en 7,4 kW enfaset enhed, uden stigning i per-fase strøm - stadig kun 16A på hvert ben.

Balanceret træk på tværs af L1, L2 og L3. Din fordelingstavle ser en jævn belastning frem for en fase, der bærer alt, hvilket betyder noget, hvis naboer også oplader.

Lavere strøm pr. leder betyder mindre varme i kablet og terminalerne over en lang opladningssession.

Kompatibel med de 11 kW indbyggede opladere, der er monteret på de fleste elbiler på det europæiske marked - du bruger bilens fulde AC-kapacitet i stedet for at drosle den.

IP65-forsegling og et område -30°C til +50°C, så en nordisk vinter eller en ulæselig væg i Alperne er inden for spec.

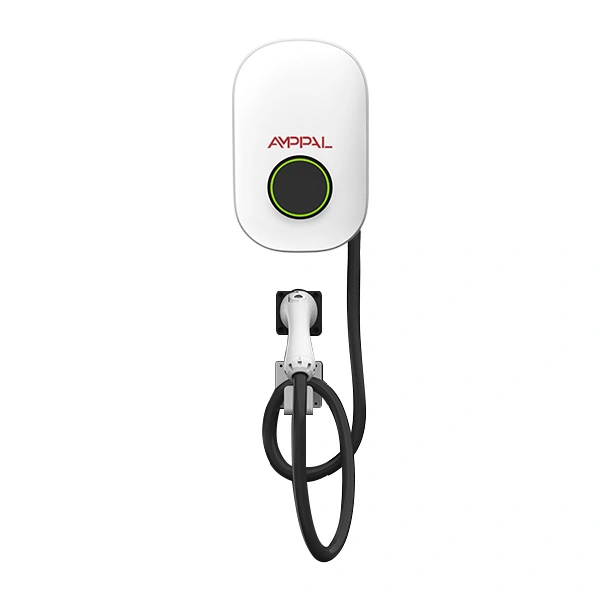

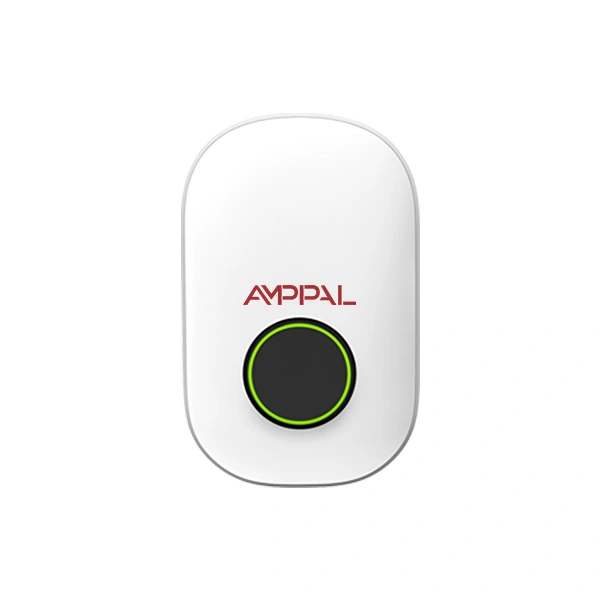

304 × 191 × 95 mm og let nok til at én person kan montere, på trods af at det er en trefaset enhed.

Tekniske specifikationer

Huse og bygninger, der passer til

Tyske, østrigske og schweiziske enfamiliehuse: 3-faset er standard i forbrugerenheden, så 11 kW behøver normalt ingen forsyningsinvolvering overhovedet.

Nordiske ejendomme med udendørs parkering: -30°C-klassificeringen og IP65-kroppen håndterer uoverdækket installation gennem vinteren.

Hollandske og belgiske rækkehuse: kompakt nok til en smal sidevæg eller en fælles indgangspassage.

Små lejlighedsbygninger med to eller tre enheder: balanceret trefaset belastning holder bygningsforsyningen inden for grænserne.

Firmabil parkeret ved en medarbejders hjem: 11kW natten over dækker en hel arbejdsdag med kørsel, og APP-loggen giver en ren rekord for udgiftsgodtgørelse.

Sådan håndterer enheden trefaset forsyning

Wallboxen skifter AC til køretøjet; konverteringen til DC sker inde i bilens indbyggede oplader. Det, enheden faktisk styrer, er pilotsignalet - det fortæller bilen, hvor meget strøm installationen sikkert kan levere, og bilen begrænser sig selv i overensstemmelse hermed.

Før kontaktoren lukker, kontrollerer enheden jordforbindelsen og bekræfter, at køretøjet er korrekt tilsluttet og låst. Under sessionen holder et reststrømsdetektionstrin øje med DC-lækage samt AC, hvilket er kravet, der opfanger billigere importvarer, der sælges til Europa.

Hvis en fase falder ud - ikke usædvanligt på landdistrikterne - registrerer enheden ubalancen og stopper i stedet for at fortsætte på to ben. Denne beskyttelse er grunden til, at en fasefejl bliver en logget hændelse på din telefon i stedet for en beskadiget indbygget oplader.

Overholdelse for det europæiske marked

CE-overensstemmelse, der dækker lavspændings- og EMC-direktiverne, med den tekniske dokumentation pr. modelserie.

Hver enhed gennemgår dielektrisk modstands- og jordkontinuitetstest, før den pakkes - dette er 100 % test, ikke batch-sampling.

IP65-verifikation med vandstråle, ikke kun spray. Det andet ciffer er det, der adskiller dette fra de IP54-enheder, der dominerer budgettet på markedet.

Termisk cyklus mellem -30°C og +70°C på produktionsprøver, hvilket afspejler lagring og drift ekstremer af nordeuropæiske installationer.

Reststrømsbeskyttelse testet for både AC- og 6mA DC-fejldetektion, der matcher det, europæiske installatører skal verificere ved idriftsættelse.

Serienummereret testpost følger med hver enhed, hvilket forenkler sagerne, hvis en bygningsinspektør beder om bevis.

Fremstillingsrute

1. Komponentindtag — kontaktorer, RCD-moduler, regulatorer og kabinetter kontrolleres i forhold til specifikation, før de kommer på lager.

2. Kapslingsstøbning og inspektion — polycarbonathuset kontrolleres for tæthed, da IP65 afhænger af det.

3. Pakningsfitting — tætninger sættes på plads og verificeres i stedet for blot at falde på plads.

4. Elektroniksamling — controller, kontaktor og RCD-trin monteret på vores AC-linje; terminalmoment registreres.

5. Firmwareindlæsning og pilotsignalkalibrering mod en referencekøretøjssimulator.

6. Test af elektrisk sikkerhed — dielektrisk styrke, isolationsmodstand, jordkontinuitet, verifikation af RCD-udløsning.

7. IP65 vandstråletest på prøveudtagede enheder fra hver batch, med kabinettet åbnet bagefter for at bekræfte et tørt indre.

8. Funktionel iblødsætning, pakning i detailklare kartoner og palletering til eksport.

Skal du købe 11kW eller 7,4kW?

Tjek to ting, før du beslutter dig: din forsyning og din bil. Hvis din forbrugsenhed er enfaset, er denne model ikke det rigtige køb, og at opgradere en indenlandsk forsyning til trefaset er sjældent det værd udelukkende til opladning - køb 7kW enfaset version i stedet.

Så tjek bilen. Et køretøj med en 7,4 kW indbygget oplader vil trække 7,4 kW fra denne enhed og ikke mere. Du skal betale for kapacitet, bilen ikke kan bruge. Masser af populære modeller falder ind under denne kategori, så det er værd at bekræfte i stedet for at antage.

Hvor begge felter er afkrydset - trefaset forsyning og en 11kW-kompatibel bil - er dette det rigtige valg, og det vil fylde batteriet på cirka to tredjedele af tiden for en enfaset enhed.

Point at hæve hos andre leverandører

Spørg specifikt efter IP-vurderingens andet ciffer. IP65 tåler vandstråler; IP54 håndterer sprøjt. På en udsat europæisk mur viser denne forskel sig inden for to vintre.

Spørg, om 6mA DC-reststrømsdetektion er indbygget eller kræver en ekstern enhed. Vores er integreret.

Spørg om adfærd ved fasetab. En enhed, der bliver ved med at køre på to faser, kan beskadige køretøjets indbyggede oplader.

Spørg, hvad der sker uden internet. Denne enhed styres over Bluetooth direkte fra en telefon, så den fungerer uden netværk overhovedet.

Kommercielle vilkår her: MOQ 1 enhed til standardbygninger, 15-20 arbejdsdage produktion, 2 års garanti, tilpasset branding tilgængelig fra 100 enheder.

Pakning og fragt til Europa

11 kW bærbar vægmonteret AC EV-opladningsenhed til bolig- og kommerciel brug sendes i en detailforberedt trykt karton omkring 380 × 260 × 150 mm til ca. 4,5 kg brutto inklusive kablet, med støbte skumindsatser og en tørremiddelpose.

Kartoner pakkes 20 til en palle på varmebehandlet røgfrit træ, strækviklet og omspændt. En 20-fods container tager cirka 1.800 enheder; mindre mængder bevæger sig godt som LCL eller med fly givet den lave vægt.

Vi sender EXW, FOB Ningbo eller Shanghai, CIF og DDP til de fleste EU-destinationer. Dokumentationen omfatter handelsfaktura, pakkeliste, CE-overensstemmelseserklæring, serienummereret testrapport og oprindelsescertifikat. For distributører kan vi printe detailemballage i dit eget branding og sprog.

Garanti og løbende support

To års standard på den komplette enhed, der dækker kontaktor, RCD-trin, controller og kabinet.

Fejl diagnosticeres normalt fra APP-hændelsesloggen - installatører sender os et skærmbillede, og vi identificerer årsagen uden et besøg på stedet.

Udskiftningsenheder eller dele afsendes inden for 48 timer efter en bekræftet fejl, typisk 3-5 arbejdsdage ind i Europa med kurer.

Installationsmanual, ledningsskema og en idriftsættelsestjekliste på engelsk leveres; Tyske, franske og hollandske versioner er tilgængelige for volumenordrer.

Der kræves ingen rutinemæssig service ud over en årlig visuel kontrol af kablet, pakningen og terminalerne.

Installationsfejl, der er værd at undgå

Forkert: antager, at huset er trefaset, fordi gaden er. Til højre: Åbn forbrugerenheden og bekræft tre strømførende ledere før bestilling.

Forkert: tilslutning via et eksisterende delt kredsløb. Til højre: Kør et dedikeret trefaset kredsløb med sin egen afbryder og RCD-størrelse til installationen.

Forkert: stoler på IP65 for at overleve en jetwash på tæt hold. Til højre: den er forseglet mod vandstråler i standardtesten, men sigt ikke en højtryksrenser direkte mod kabinettets sømme.

Forkert: montering med kabelindføringen opad. Til højre: følg retningen i manualen. Vand sporer et kabel og bassiner, uanset hvilket indgangssted der vender mod himlen.

Forkert: springer faserotationskontrollen over. Til højre: bekræft det ved idriftsættelse — enheden rapporterer en fejl i stedet for opladning, og den undgåelige udkald koster en installatørs dagtakst.

Feedback fra europæiske installationer

En installatør i Niedersachsen har monteret omkring fyrre af disse på tværs af nybyggede huse siden begyndelsen af ​​2025. Hans praktiske kommentar: Den kompakte krop betyder mere, end specifikationsarket antyder, fordi tyske bryggers er overfyldte, og en stor wallbox ender ofte udenfor som standard.

En husejer i Tromsø, et godt stykke inde i polarcirklen, rapporterede, at enheden har kørt igennem to vintre uden fejl, selvom han bemærkede, at telefonappen er langsom til at forbinde i dyb kulde, før elektronikken varmer op. Vi gav det videre til firmware-teamet; det er en Bluetooth-vågningsadfærd, ikke et opladningsproblem.

En ejendomsadministrator i Rotterdam, der kører seks enheder på tværs af tre bygninger, sagde, at det afbalancerede trefasede træk var den afgørende faktor - bygningsforsyningen kunne ikke have taget seks enfasede opladere, der alle læste det samme ben.

Almindelige spørgsmål

Q: Hvordan ved jeg, om jeg har trefaset derhjemme?

A: Tjek forbrugerenheden for tre strømførende ledere, eller se på din måler - trefasemålere viser separate aflæsninger pr. fase. Din elektriker kan bekræfte på få minutter.

Q: Hvad hvis min bil kun tager 7,4 kW AC?

A: Den oplader ved 7,4 kW. Intet er beskadiget, men du betaler for kapacitet, du ikke kan bruge - køb den enfasede model i stedet.

Q: Hvor lang tid tager en fuld opladning?

A: Omkring 50-60 km rækkevidde i timen. Et 60 kWh batteri fra 20 % til fuldt tager cirka fem timer.

Q: Har den brug for internet?

A: Nej. Bluetooth-kontrol fungerer telefon-til-oplader uden netværk. WiFi er valgfrit, hvis du ønsker fjernsynlighed.

Q: Er den velegnet til udendørs montering i Skandinavien?

A: Ja — IP65 og klassificeret til -30°C. Følg monteringsretningen i manualen, så der ikke kan samle sig vand ved kabelindgangen.

Q: Hvilket stik er monteret?

A: Type 2, den europæiske standard. Kabellængde er 5 meter som standard.

Q: Har jeg brug for en ekstra RCD?

A: Enheden integrerer AC og 6mA DC reststrømsdetektion. Din installatør bør stadig bekræfte, at opstrømsbeskyttelsen overholder lokale ledningsbestemmelser.

Q: Kan jeg få det mærket?

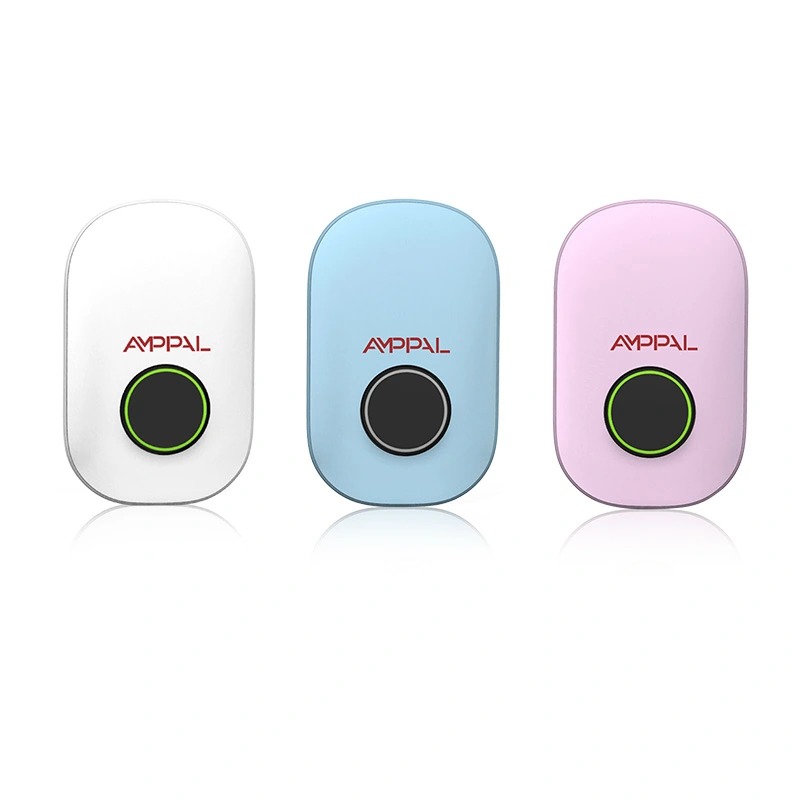

A: Ja — logo, husfarve og trykt detailemballage fra 100 enheder, med 25-30 arbejdsdages leveringstid.
