Implementering af batterienergilager i stor skala involverer traditionelt omfattende montagearbejde på stedet, hvilket medfører planlægningsrisici, ledningsfejl og udvidede idriftsættelsestidslinjer for projektteams.Utility-Scale Containerized Battery Energy Storage Systemleverer prætestede, fabriksintegrerede lagerenheder i megawatt-klassen klar til placering og tilslutning på stedet. Denne artikel udforsker dens varianter med dobbelt kapacitet, indbygget sikkerhedsarkitektur, produktionsarbejdsgange, projektfeedback fra den virkelige verden og vigtige overvejelser for udviklere og EPC-teams, der vurderer energilagringsaktiver i containerformat.
På denne side - Klik på links for at springe til afsnittet

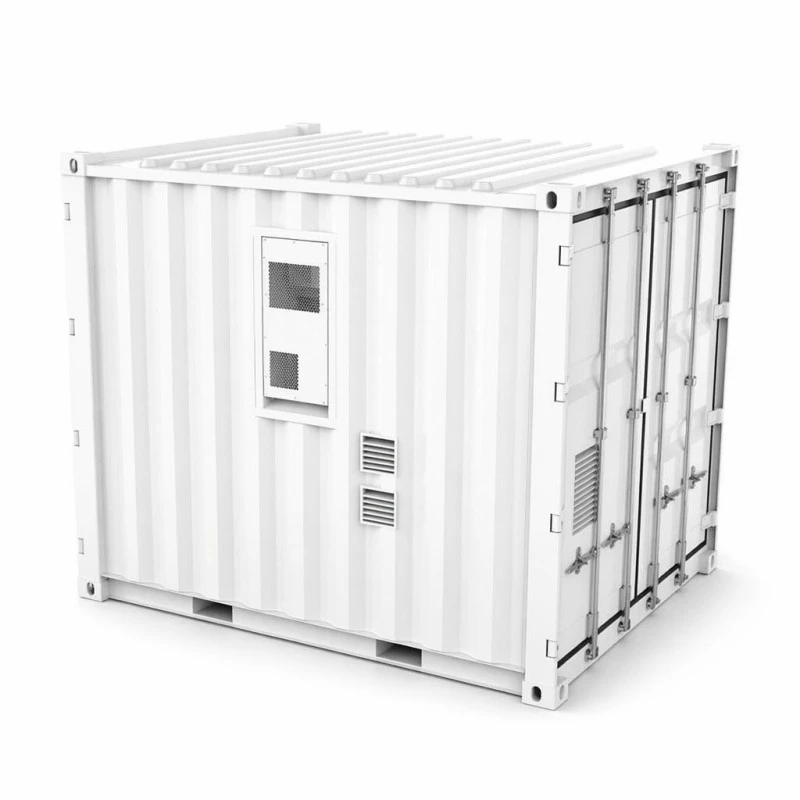

1. Hvad ankommer på lastbilen til containerbaserede lagerprojekter
Konventionelle megawatt-timers lagringsprojekter udfører de fleste montageaktiviteter på stedet. Batteripakker leveres på paller, rackstrukturer opstilles lokalt, store mængder feltkabler er trukket og tilsluttet, og en stor del af idriftsættelsesplanen bliver brugt til at løse ledningsfejl, der opstår under installationen i marken.Utility-Scale Containerized Battery Energy Storage Systemvender denne typiske projektsekvens om.
Det komplette sæt af batteripakker, luftkølet termisk cirkulationshardware, dobbelte brandslukningsenheder og komplet overvågningskabler er fuldt integreret i fabrikkens faciliteter i Yueqing. Hvert delsystem gennemgår kombineret test på systemniveau inden forsendelse inden for 3048*2438*2591 millimeter kabinet. Når de er leveret til projektets lokaler, placerer stedets besætninger containeren på forberedte betonpuder, fører DC-kabler med bundindgang mod stedets PCS og EMS-hardware og fortsætter derefter til idriftsættelsesaktiviteter. Ved at flytte montering og systemvalidering til fabriksarbejdsgange optager disse kritiske opgaver ikke længere projektets kritiske sti-tidslinje, hvilket repræsenterer kerneværdiforslaget for at vælge en løsning i container-stil frem for diskrete rack-baserede lagersystemer.
2. Oversigt over to kapacitetsvarianter og tekniske kerneparametre
Det samme fysiske containerfodaftryk understøtter to forskellige energikapacitetskonfigurationer, 1060 kWh og 1215 kWh. Projektkonstruktion, betonpudespecifikationer og kranløfteplaner forbliver uændrede, uanset hvilken variant der vælges, hvilket forenkler forberedelsesarbejdet før byggepladsen. String-arkitekturen er forskellig for hver konfiguration: 48 batteripakker implementerer 4P264S-topologi til 1060 kWh (nominelt 844,8VDC), og 55 pakker implementerer 5P242S-topologi, der leverer 1215kWh (nominelt 774,4VDC). Begge varianter holder output inden for det bredt accepterede 680-950VDC driftsvindue, der er kompatibelt med de fleste almindelige PCS-hardwareplatforme i stor skala.
Standard lade- og afladningsstrøm er på 200A for begge versioner, der kører med en hastighed på 0,5C, hvilket tilpasser DC-side output med typiske projektbusarkitekturkrav. Maksimal effektivitet på systemniveau når op på 88 procent målt over en fuld opladnings-/afladningscyklus inklusive ekstra strømforbrug i stedet for kun batterimålinger. Cyklus-levetidens ydeevne overstiger 8000 cyklusser under 0,5C og 25-graders-Celsius omgivelsesbetingelser, mens den bibeholder en minimum på 80 procent energikapacitet, og operationelle omgivende temperaturområder ligger mellem 0°C og +50°C, hvilket matcher containerens interne klimastyring.
| Kategori | Parameter | 1060 kWh model | 1215 kWh model |
|---|---|---|---|
| DC side | Nominel kapacitet | 1060 kWh | 1215 kWh |
| Celletype | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Batterisystemstreng | 4P264S | 5P242S | |
| PACK specifikation | 70,4V314Ah | 70,4V314Ah | |
| INGEN. af PAKKER | 48 stk | 55 stk | |
| Nominel spænding | 844,8VDC | 774,4VDC | |
| Spændingsområde | 680~950VDC | 680~950VDC | |
| Standard lade-/afladningsstrøm | 200A | 200A | |
| Systemparametre | Systemeffektivitet | MAX.effektivitet 88% @0,5C / 1 opladning 1 afladning | MAX.effektivitet 88% @0,5C / 1 opladning 1 afladning |
| Systemets levetid | >8000 gange (0,5C@25°C) Energitilbageholdelseshastighed ≥ 80 % | >8000 gange (0,5C@25°C) Energitilbageholdelseshastighed ≥ 80 % | |
| Ledningsmetode | DC bundindgang | DC bundindgang | |
| Opladnings- og afladningshastighed | 0,5 CP | 0,5 CP | |
| Termisk styringsmetode | Intelligent luftkølet klimaanlæg | Intelligent luftkølet klimaanlæg | |
| Kommunikationsprotokol | CAN/Eth/RS485 (4G valgfrit) | CAN/Eth/RS485 (4G valgfrit) | |
| Brandsikringssystem | Aerosol og perfluorhexanon | Aerosol og perfluorhexanon | |
| IP-vurdering | IP54 | IP54 | |
| Produktstørrelse | 3048*2438*2591mm | 3048*2438*2591mm | |
| Produktets vægt | 9500 kg | 10500 kg | |
| Miljøkrav | Driftstemperaturområde | 0°C~+50°C | 0°C~+50°C |
| Driftsfugtighedsområde | 0~95% RH (Ingen kondensering) | 0~95% RH (Ingen kondensering) | |
| Driftshøjde | 2000m (>2000m derating) | 2000m (>2000m derating) | |
| Certificering | PAKKE: CE ROHS UN38.3 MSDS | PAKKE: CE ROHS UN38.3 MSDS | |
| Garanti | 5 år | 5 år |
3. Mål implementeringssteder til opbevaring i containerdrevet hjælpeprogram
Flere applikationsscenarier i den virkelige verden drager fordel af præ-integreret batterilagring i megawatt-skala. Industriparker, der oplever to-til-fire timers belastningstoppe om aftenen, kan udnytte lageraktiver til at ændre forbrugsmønstre som reaktion på tariframmer for brugstid. For steder, der er afhængige af dieselgeneratorer, kan en variant på 1060 kWh tåle moderate industrielle belastninger gennem typiske udfaldsvinduer uden kompleks brændstofforsyningslogistik.
Vedvarende energianlæg, herunder solparker og vindinstallationer, implementerer disse containere for at stabilisere output og opsamlingsproduktion, som ellers ville blive begrænset. Distributionsnetværksoperatører kan udskyde dyre hardwareopgraderinger til understationer ved at implementere feeder peak-shaving i begrænsede driftsperioder. Fjerntliggende minedriftssteder og ø-baserede projekter repræsenterer en anden nøglepasning; Specialbyggede batterirum på stedet viser sig ofte upraktiske, hvilket gør fabriksvalideret containerlevering til den mest pålidelige implementeringsvej. Når du evaluerer lagerhardware til disse store brugssager,Utility-Scale Containerized Battery Energy Storage Systemleverer en klar-til-udrullningsmulighed, der undgår omfattende systemmontering på stedet.
4. Workflow for at bringe et præfabrikeret lagerprojekt online
Projektudførelsen begynder med forberedelse af anlægsarbejder. Entreprenører konstruerer flade betonpuder, der er konstrueret til at håndtere punktbelastninger på 9500-10500 kilogram, installerer kabelgrave, der fører mod containerens placering, og opretholder tilstrækkelig plads til klimaanlæggets varmeafvisningsfunktioner.
Løfteoperationer er afhængige af standard containerbeslag inklusive hjørnestøbning. Projekthold lejer standardrigningsudstyr til løftebøjler, hvilket fjerner kravet om specialfremstillet løfteudstyr. En enkelt kranplacering placerer den komplette enhed på dets forberedte fundament.
Idriftsættelsen forløber over tre adskilte faser efter placeringen. Teknikere gennemfører ledninger på DC-siden gennem kabelforskruninger med bundindgang, der forbinder til stedet leveret PCS-hardware. Næste trin etablerer kommunikationshåndtryk mellem containerintern overvågningshardware og EMS-platforme på projektniveau, med CAN, Ethernet og RS485 til rådighed, sammen med valgfri 4G-fjernadgangsfunktionalitet. Endelige acceptaktiviteter omfatter funktionstest af beskyttelsesrelæ, 0,5CP opladnings-afladningscyklusvalidering og verifikation af SOC-rapportering. Med korrekt gennemført civil forberedelse tager stedbaserede idriftsættelsesaktiviteter generelt to til tre arbejdsdage efter containerplacering.
5. Indbygget sikkerhedsarkitektur og certificeringsdokumentation
Dobbelt uafhængige brandslukningsmidler udgør et centralt element i sikkerhedsdesign. Aerosolsystemer virker inden for individuelle pakkeindkapslinger, og perfluorhexanon-middel oversvømmer hele beholderens indre. Denne dual-agent strategi adresserer termiske hændelser, der forekommer i forskellige fysiske skalaer, en konfiguration, der i stigende grad efterspørges inden for forsikringsspecifikationer for store batteriopbevaringsinstallationer.
IP54-klassificeret beholderkabinet med DC-kabler med bundindgang modstår regn- og støveksponering på stedet og holder elektriske gennemtrængningspunkter lavt profilerede og godt beskyttede. Individuelle batteripakker har CE- og RoHS-overensstemmelsesdokumentation. Fuldsystemforsendelser inkluderer UN38.3- og MSDS-papirarbejde, der er afgørende for international transport, toldbehandling og projektforsikringskrav.
Intelligent moduleret, luftkølet aircondition-hardware holder batteripakken inden for snævre temperaturdriftsbånd i stedet for at bruge simpel on-off-cykluskontrol. Driftsspecifikationer definerer omgivende forhold fra 0°C op til +50°C, luftfugtighed 0-95 %RH ikke-kondenserende, plus 2000 meter maksimal højde med obligatorisk ydeevnenedsættelse over denne højdetærskel. Hver færdigbeholder gennemgår en fuldskala 0,5CP opladnings-afladningscyklus med logdata på pakkeniveau indsamlet inde på fabrikken, før containerdørene bliver forseglet til udgående forsendelse.
6. Produktionsworkflow i otte trin inde i Yueqing-produktionsanlægget
7. Realitetstjek af kritisk størrelse for opbevaring i containerskala
Projekthold bør vælge variantkonfiguration i henhold til de faktiske forsendelseskrav i stedet for automatisk at vælge muligheden med højere energikapacitet. Mens 1060kWh og 1215kWh deler fysiske containerdimensioner, er de nominelle busspændinger markant forskellige. Teknikteams skal verificere mål-PCS-hardwaren fuldt ud understøtter den valgte enheds spændingsdriftsvindue, før de afslutter indkøbsordrer.
Luftkølede termiske systemer bærer bestemte miljømæssige grænser. Steder, der oplever regelmæssige omgivelsestemperaturer, der overstiger +50°C, eller tropiske steder, hvor aircondition-hardware kontinuerligt kører under maksimal belastning, kan opnå overlegen celletemperaturstabilitet ved brug af væskekølede opbevaringsalternativer. Projekttilbud inkluderer ærlig vejledning vedrørende miljøtilpasning i stedet for kun at fortsætte med levering af hardware efter implementering.
Hardware i beholderformat repræsenterer dårlig økonomisk egnethed til samlede lagringsbehov under ca. 500 kWh. Opbevaringsprodukter i kabinetskala giver lavere omkostninger til transport, krandrift og installationsaktiviteter på stedet for krav til mindre kapacitet, og der findes alternative produktlinjer til at imødekomme disse projektskalaer.
8. Overvejelser om løft, forsendelse og told
Enhedens vægt er på 9500 kg (1060 kWh) og 10500 kg (1215 kWh). Transport bruger fladvogne parret med kranudstyr i begge ender af forsendelsesrejsen. Gaffeltrucks hardware mangler tilstrækkelig belastningsgrad for disse masser; rigningsplaner og kranadgang på stedet skal defineres før lastbilens ankomst til destinationslokalerne.
Fordi batterienheder er forudopladet, sendes disse containere klassificeret som UN3480 farligt gods. Produktionshold leverer komplette UN38.3-testrapporter, MSDS-dokumentation og pakningserklæringer for farligt gods. Projektplanlæggere bør budgettere med ca. en ekstra uges leveringstid for booking af oprindelseshavn sammenlignet med standard stykgodsforsendelser.
Tilgængelige kommercielle vilkår inkluderer FOB Ningbo eller Shanghai med CIF-muligheder efter anmodning. Hver beholder optager plads, der kan sammenlignes med en 40-fods høj kube-beholderåbning. Landtransport kræver rutefrihed for en enhed, der måler cirka 3 meter bred og vejer mere end 10 tons.
9. Garanti, kapacitetsvedligeholdelse og feltservicesupport
En fem års omfattende garanti gælder på tværs af pakker, klimaanlæg, brandslukningshardware og overvågningssystemer som ét komplet leveret system. Kapacitetsydelse er garanteret for minimum-80 procent nominel energiretention, der fungerer under dokumenterede 0,5C cykelprofiler, med nedbrydningssporing, der refererer til fabriks-accept-test-baseline-logfiler.
Batteripakker understøtter vedligeholdelsesarbejdsgange for udskiftning i marken. Individuelle nedbrudte pakker kan blive udskiftet inden for få arbejdstimer uden at kræve fuld beholderafmontering eller at tage resten af batteristrengen offline. Fjernovervågningsadgang via CAN/Ethernet/RS485 plus valgfri 4G-forbindelse giver serviceteams mulighed for at hente driftsdatasæt på pakkeniveau, hvilket muliggør tidlig identifikation af kapacitetsdrift, før operatører observerer præstationspåvirkninger.
Anbefalede årlige serviceaktiviteter omfatter rensning af luftfilter, validering af brand-middeltryk, genbekræftelse af terminaldrejningsmoment og kapacitets-ydelsestestkørsler. Reserve-pack hardware afsendes inden for fem-til-syv arbejdsdages vinduer efter behov.
10. Almindelige fejl under forberedelse af webstedet, der forsinker projektets tidslinjer
11. Real-World Feltnotater fra globale megawatt-timer-implementeringer
En ejendomsudviklingsvirksomhed, der opererer i Tashkent, Usbekistan, placerede en enhed på 1060 kWh sent i 2024 til støtte for et kommercielt kompleks, der udnyttede dag-nat-takstforskelle. Projektingeniører rapporterede, at indtægtsgenererende operationer blev påbegyndt kun ni dage efter, at kranen løftede containerenheden fra fladtransport. Det fysiske installationsarbejde forløb hurtigt; Størstedelen af tidsinvesteringen gik til RS485-baseret EMS parameter-mapping konfigurationsarbejde.
En solcelleprojektudvikler i Antananarivo, Madagaskar, parrede 1215 kWh containervarianten sammen med eksisterende PV-farmaktiver. Sitefeedback fremhævede øget kølesystemarbejdsbelastning under lokale driftsforhold med høj varme på øen. Projektteamet anmodede om formel dokumentation for nedsættelse af høje omgivelsestemperaturer, før de afgav opfølgende enhedsordrer.
Mineentreprenørpersonale med base i Almaty, Kasakhstan, implementerede en container-opbevaringsenhed, der leverede backup-strøm til behandlingsanlæggets infrastruktur. Elektriske tilsynsførende på stedet roste workflowet ved placering af enkelt-lift containere, men de noterede fabriksmonterede kommunikationskabels halelængder krævede justering, da bundindgangsforskruningspositionering tvunget kabelgraveruter, der strækker sig fire meter længere end oprindeligt forventet.
For disse og andre storstilede implementeringer af energilagring,AMPPALleverer fabriksbygget opbevaringshardware i containerformat, der betjener flere internationale markeder.
12. Ofte stillede spørgsmål
Hvad er kerneforskellen mellem de to containervarianter?
Forskelle ligger inden for total lagret energikapacitet og intern strengarkitektur. Varianten på 1060 kWh bruger 48 pakker konfigureret som 4P264S, der leverer nominelle 844,8 VDC. Varianten på 1215 kWh bruger 55 pakker arrangeret som 5P242S, der leverer nominelle 774,4 VDC. Begge deler nøjagtigt identiske fysiske dimensioner af den ydre beholder.
Indeholder denne container-lagerenhed PCS-hardware?
Nej. Denne hardware repræsenterer lageraktivet kun på DC-siden. Den forbindes eksternt til projektleverede PCS- eller EMS-systemer via CAN-, Ethernet- eller RS485-grænseflader; 4G-fjernadgangsfunktionalitet kan vælges som valgfri konfiguration.
Hvordan bliver denne enhed transporteret internationalt?
Det afsendes klassificeret som UN3480 farligt gods via flad- eller containerfragt. Fuldstændig UN38.3-testrapportdokumentation plus MSDS fås fra producentens side.
Hvad er standard specifikationer for lade- og afladningsstrøm?
Begge beholdervarianter fungerer ved 200A standard lade- og afladningsstrøm, der kører med en hastighed på 0,5CP og holder sig inden for 680-950VDC arbejdsspændingsvindue.
Hvor lang tid tager idriftsættelse på stedet normalt?
Forudsat afsluttede anlægsarbejder og klargøring af pads, optager DC-ledninger, kommunikationshåndtryk plus bevidnede accepttest normalt to-tre arbejdsdage.
Hvilken systemeffektivitetsværdi i den virkelige verden kan projektteams forvente?
Maksimal effektivitet på systemniveau når 88 procent ved drift under 0,5 C-forhold, målt over én fuld opladning plus afladningscyklus og inklusive alt hjælpesystems strømforbrug, ikke målinger kun batteri.
Hvad er typisk cyklus-livsydelse?
Mere end 8.000 cyklusser under 0,5 C hastighed ved 25 grader Celsius omgivelsestemperatur, opretholdelse af minimum 80 procent energiretention. Forhold med højere temperaturer på stedet forkorter den praktiske opnåelige cyklus-levetid.
Hvilken leveringstid gælder for standardspecifikation af container-opbevaringshardware?
Tredive-til-fyrre arbejdsdages produktionscyklus for standardspecifikke enheder. Reservationsaktiviteter for farligt gods i oprindelseshavnen tilføjer cirka en ekstra uge til den samlede tidsplan for sejlads.
