360 kW væskekølet højeffekt el-opladningsstabel til flådeopladningshubs

Introduktion til AF-DC-360 Power Pool

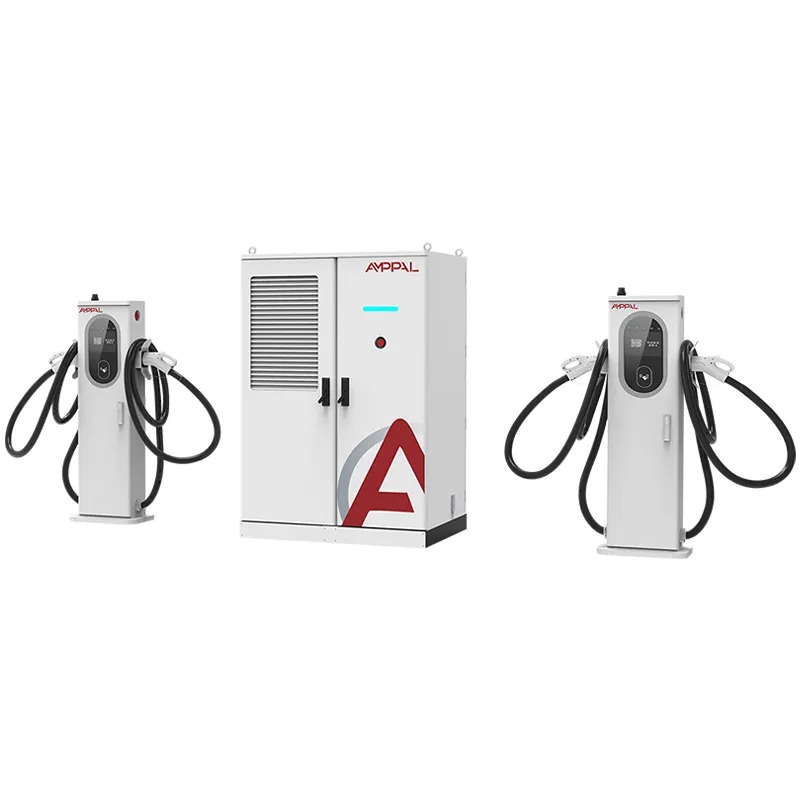

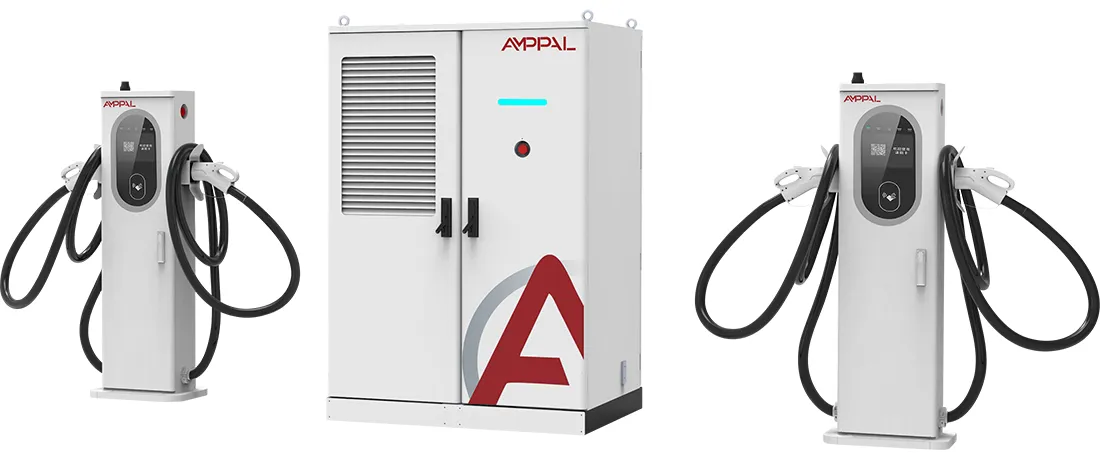

AF-DC-360-LC-S1 er en ladestabel med en powerpool i stedet for faste stikkontakter. Dens 360 kW DC-udgang sidder bag en skemalægger, der sender strøm til de terminaler, der har brug for det, sekund for sekund, i stedet for at låse en fast del til hver bay.

Det er hele forskellen mellem en stak og en række af bunker med fast output. Fire 90 kW pæle spilder kapacitet, når en bås står tom; en 360 kW pool omdirigerer den inaktive strøm til den travle bugt, så det samme sted leverer flere sessioner om dagen. Den enkelte sætning er grunden til, at poolede stakke nu dominerer nye korridorbygninger over hele Europa og Golfen.

Skabet har den samme blandede terminalfamilie som vores 240kW-model: 250A luftkølede pistoler til hverdagsbiler og 600A/800A væskekølede pistoler til 800V platforme. Poolen er ligeglad med, hvilken kabeltype der trækker fra den.

Fem grunde til, at en 360 kW pool slår opladningsbunker med fast output

Én bås kan absorbere alle 360 ​​kW: En enkelt 800V sedan eller lastbil oplades med stakkens fulde kapacitet, når det er det eneste aktive køretøj, hvilket omtrent halverer spidsbelastningstiden i forhold til et fast layout på 120 kW pr.

Inaktiv kapacitet er aldrig inaktiv: skemalæggeren omallokerer strøm fra tomme pladser til aktive, så den gennemsnitlige udnyttelse over en 16-timers dag lander typisk 25-40 % højere end faste tildelingsopladere på den samme trafik.

Prioritetslogik, du kan indstille: stakken reserverer en minimumsstrøm for hver tilsluttet bil, så en langdistancesedan og en taxa slutter begge, bare ved forskellige hastigheder.

Effektiviteten holder på 94,5 % peak, uanset om en bås eller seks båse trækker, fordi strømmodulerne forbliver inden for deres mest effektive driftsbånd.

OCPP 1.6/2.0 afslører strømdata pr. bay i realtid, så du kan fakturere pr. kWh ærligt og offentliggøre live bay-status i din app.

Den blandede terminalfamilie (250A luft / 600A/800A væske) betyder, at poolen betjener 400V taxaer og 800V flagskibe fra ét kabinet.

Tekniske specifikationer

Steder med høj omsætning, der belønner delt magt

Motorvejskorridorer, hvor der dannes sessionskøer ved middagstid, mens bugter står stille natten over.

Lufthavns- og transit-hub-parkering med opholdstider fra 40 minutter til 6 timer.

Ride-hailing flåde hubs blander 30-minutters top-ups med langsom opladning natten over.

Benzin-til-EV-konverteringssteder, hvor transformeren er fastgjort, men køretøjsblandingen bliver ved med at ændre sig.

Turistrutekorridorer med stærke sæsonbestemte toppe, hvor samlet strøm absorberer weekendoverspændinger.

Hvordan strøm bevæger sig mellem terminaler i realtid

Poolen på 360 kW er bygget af parallelle strømmoduler, der forsyner én DC-bus. En controller læser den aktuelle anmodning fra hver tilsluttet terminal hvert par hundrede millisekunder og tildeler derefter puljen i prioriteret rækkefølge: aktive væskekølede baner først, derefter luftkølede baner, med et konfigurerbart minimum for hver.

Når en 800V bil anmoder om 600A og intet andet er tilsluttet, dedikerer stakken hele sin kapacitet til den bil; bilens eget BMS sætter loftet. Når seks biler tilsluttes, skæres den samme strøm dynamisk ud, og en bil, der ankom først, beholder sin andel, indtil batteriet aftager. Overførsler er soft-switched, så et køretøj, der allerede oplader, ser aldrig et dyk, når en ny session starter.

Resultatet måles i udnyttelse, ikke peak output. Operatører, der kører 360 kW stakke, rapporterer 40-55% gennemsnitlig udnyttelse i løbet af dagen mod 20-30% for faste tildelingspæle på lignende trafik, hvilket ændrer tilbagebetalingsmatematikken på transformeren og jorden.

Overholdelsesbevis: CE, TUV, CB, CCC, UL

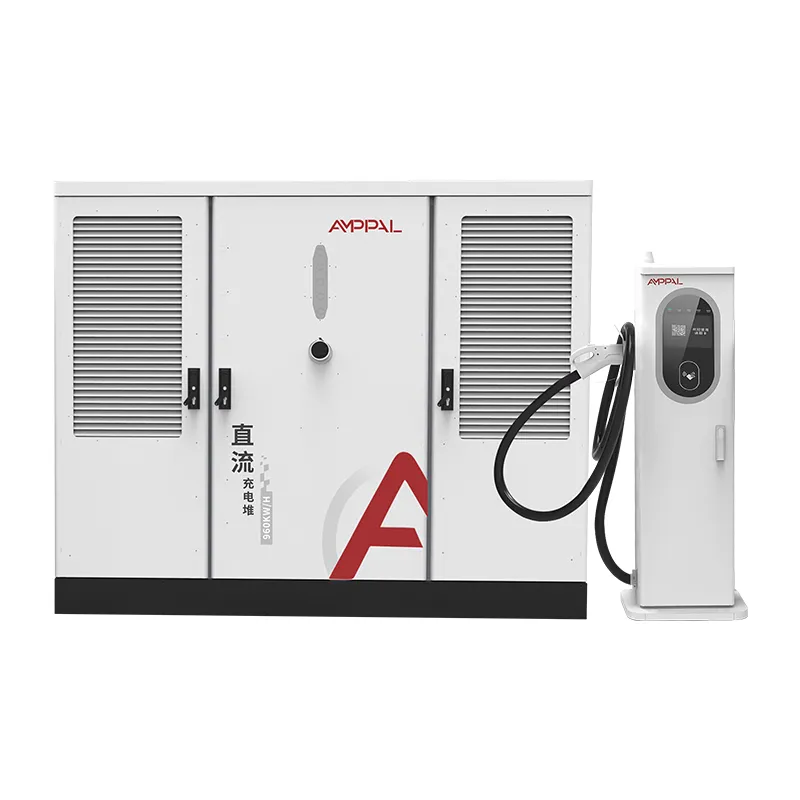

CE-, TUV-, CB-, CCC- og UL-certifikater leveres med enheden; AF-DC-360 deler sin certificeringsfamilie med 240 kW og 480 kW stakkene.

Hvert kabinet består en 1000VDC isolationsmodstandstest og en jordkontinuitetskontrol før idriftsættelse.

En 48-timers loadbank-indbrænding kører poolen på fulde 360 ​​kW, og cykler strøm mellem virtuelle pladser for at træne skemalæggeren.

Netsidetests dækker overspændingsimmunitet i henhold til IEC 61000-4-5 og harmonisk adfærd på AC380V-indgangen.

IP54-indtrængen er verificeret i henhold til IEC 60529 med en kontrolleret vandspray på dørtætninger og kabelindgange.

Per-batch testrapporter følger med forsendelsesfilen for told- og netpapirarbejde.

Otte trin inde i Yueqing-fabrikken

TRUMPF laserskæring og CNC-stansning former kabinetpanelerne til tolerance.

Paneler bevæger sig gennem pulverlakeringslinjen for den udendørs klassificerede finish.

Strømmoduler er bygget på det dedikerede DC-samlebånd.

Samleskinner og ledningsnet monteres med momentstyret værktøj.

FANUC-robotter håndterer modulplacering, hvilket reducerer håndteringsskader.

Firmware og OCPP-profilen blinker for at matche din backend.

Den fulde stak kører en 48-timers loadbank-indbrænding med skemalæggercykling.

En 14-punkts slutinspektion frigør enheden til kasser.

Dimensionering af en Power Pool: En stor stak eller flere små?

Køb AF-DC-360, når sessionerne ankommer ujævnt. Et sted, hvor 60 % af bilerne dukker op i et vindue på fire timer, vil altid spilde fast strøm; poolen konverterer den ujævnhed til brugbar kapacitet.

Køb det ikke, hvis dit websted er et privat depot, der oplader de samme otte lastbiler natten over med 40-60 kW hver. En enklere fast oplader koster mindre, og poolens fleksibilitet bliver aldrig brugt. Køb det ikke, hvis din netforbindelse er begrænset til under 360 kW; stakken kan ikke skabe strøm, som foderet ikke kan levere.

Hvis du vælger mellem 240kW og 360kW på et transformerbudget, model begge dele: en 240kW stak dækker det meste sedantrafik, mens 360kW tilføjer den margin, der stopper køklager under spidsbelastninger. AMPPAL vil køre udnyttelsesestimatet med dine trafikdata, før du forpligter dig.

Hvorfor importører genbestiller fra AMPPAL

15-20 arbejdsdages leveringstid for lagerkonfigurationer med en MOQ på én enhed.

Tilpasset terminalmix og OCPP-parametre konfigureret på ordretidspunktet, ikke efter levering.

Fuld CE/TUV/CB/CCC/UL-dokumentation følger med varerne.

Over en million ladeenheder leveret i 2024, plus 200+ stationer i AMPPALs eget driftsnetværk.

EXW, FOB Ningbo eller CIF-priser med en dedikeret kontoingeniør.

Reservestrømsmoduler er tilbudt til fabrikspris for gentagne købere, så oppetidsplanlægning forbliver billig.

Forsendelse af en 360 kW stak: Dimensioner og vilkår

Skabet på 1750 x 1200 x 900 mm kører i en eksportkasse af krydsfiner med det blandede terminalsæt i separate skumforede kartoner. Den komplette forsendelse vejer omkring 950-1150 kg afhængigt af pistolblandingen.

To stakke pr. 40 fods container er standardplanen; kasser boltes til gulvskinnerne og spændes mod forskydning. Én gaffeltruck rydder sættet i din havn.

Dokumenter: handelsfaktura, pakkeliste, konnossement, oprindelsescertifikat, batchtestrapporter. Citatgrundlaget er EXW, FOB Ningbo eller CIF, som du foretrækker.

Service, der holder poolen kørende

2 års garanti, der dækker stakken, terminaler og moduler, inklusive kølevæskekredsløbsfejl.

Reservedele såsom væsketilslutninger og kølevæskeslanger afsendes inden for 3-5 arbejdsdage.

Kvartalsvis fjern-OCPP-sundhedstjek flagmoduldrift, før det koster en session.

6-måneders kølevæskeniveau og slangeklemmetjek for væsketerminaler, med en flersproget checkliste medfølger.

En direkte WhatsApp-linje til ingeniøren, der kender din enheds serienumre.

Betjening af en Shared Power Stack: Forkert vs. rigtig

Forkert: Forudsat at hver bay får 90kW, bare fordi stakken er 360kW. Højre: Minimum strøm pr. bay er en indstilling, du kontrollerer, så konfigurer den før lancering.

Forkert: At give alle væsketerminaler prioritet og udsulte luftbåsene. Til højre: Balancer prioritetstabellen, så taxaer stadig afslutter i et rimeligt vindue.

Forkert: Dimensionering af input-kablet til 240kW, fordi poolen deler. Til højre: AC-tilførslen er stadig 360kW; størrelse afbryderen og kablet for fuld udgang.

Forkert: Polling af backend hvert 30. sekund og kalder det i realtid. Til højre: Brug OCPP 2.0 eventing eller en 5-sekunders afstemning til live bay status.

Forkert: Springer det kvartalsvise fjernsundhedstjek over. Til højre: Et 15-minutters tjek fanger et svigtende modul, før det tager en bugt ned ved spidsbelastning.

Hvad siger købere i tre lande

En UAE-operatør i nærheden af ​​Dubai lufthavn kørte en AF-DC-360 fra september 2025 på en 8-bay pad. De målte 47 % gennemsnitlig udnyttelse på hverdage, op fra 26 % på deres gamle faste 120kW enheder, og frokostkøen skrumpede fra 25 minutter til omkring 8. Deres klagepunkt: skabets summen er mærkbar om natten, så de flyttede den 12 meter fra hotelvæggen. Nedetid i de første fem måneder: nul.

En thailandsk operatør i Bangkok bruger stakken til 40 chauffører; indstillingen for minimumstrøm holdt taxaer på 60 kW, mens flagskibssedans tog resten. De bad om en anden OCPP-måler pr. terminal til chaufførudbetalinger, som AMPPAL tilføjede i firmware uden beregning.

En kroatisk korridorplads med en 360 kW stak og seks bugter absorberede sommerbølgen godt; ejerens eneste klage er, at tre samtidige 800V-biler kan løbe fra poolen, og de planlægger en anden stak i 2027.

Ofte stillede spørgsmål om strømdeling for webstedsoperatører

Q: Hvad ændrer dynamisk strømdeling faktisk for chauffører?

A: De ser højere effekt, når webstedet er stille og fair deling under peaks, i stedet for en hård per-bay cap.

Q: Kan poolen give alle 360kW til én bil?

A: Ja, når det er den eneste aktive terminal, op til bilens egen opladningsgrænse; bilens BMS, ikke stakken, bestemmer den endelige sats.

Q: Hvordan fakturerer jeg retfærdigt pr. session?

A: OCPP rapporterer per-terminal kWh-data, så din backend fakturerer præcis, hvad hver bay trak.

Q: Hvor mange terminaler passer til poolen?

A: Op til 8, i enhver blanding af 250A luft og 600A/800A flydende pistoler.

Q: Er en større transformer obligatorisk?

A: Stakken skal bruge den fulde 360 ​​kW tilførsel for at levere den; med en mindre transformer begrænser den sig automatisk.

Q: Hvor lang tid fra ordre til forsendelse?

A: 15-20 arbejdsdage for lagerkonfigurationer.

Q: Dækker garantien planlægningssoftwaren?

A: Ja, firmware er dækket i 2 år med gratis opdateringer.

Q: Kan jeg starte ved 240kW og opgradere kabinettet senere?

A: Nej, skabet er vurderet på bestillingstidspunktet; vælg 360kW nu, hvis transformeren understøtter det.
