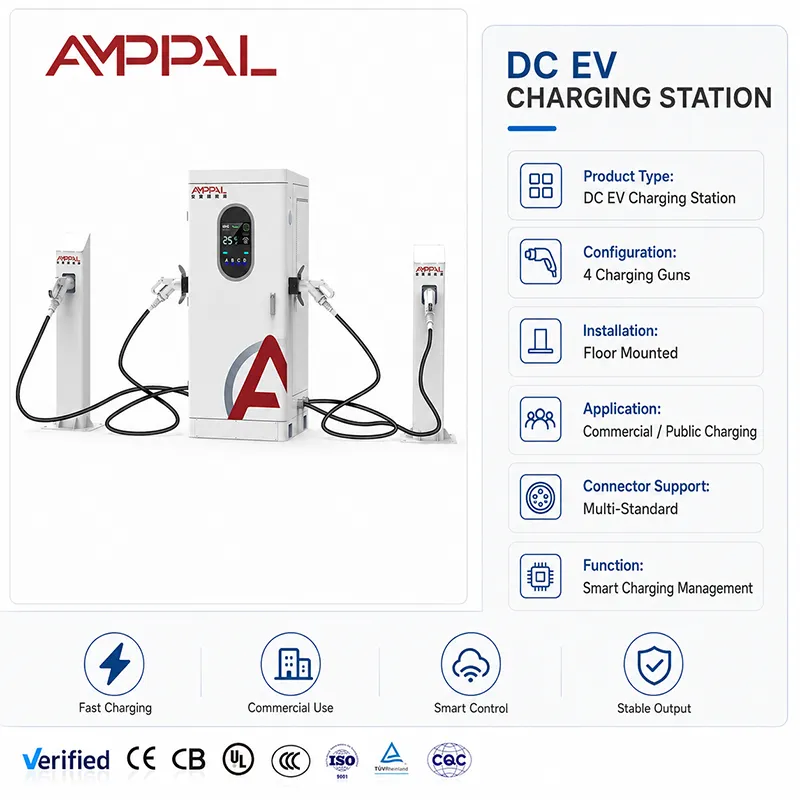

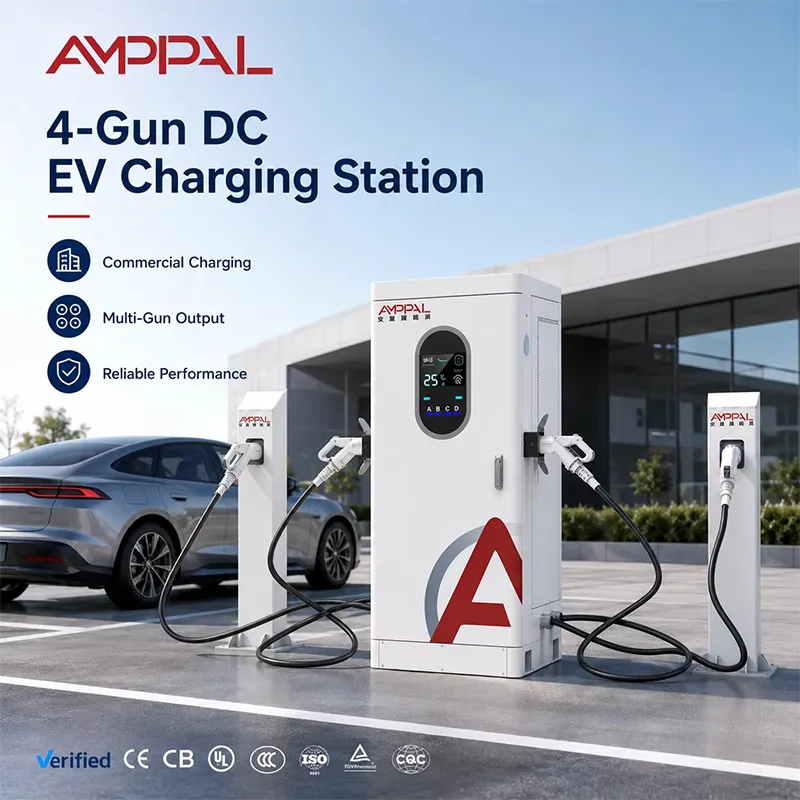

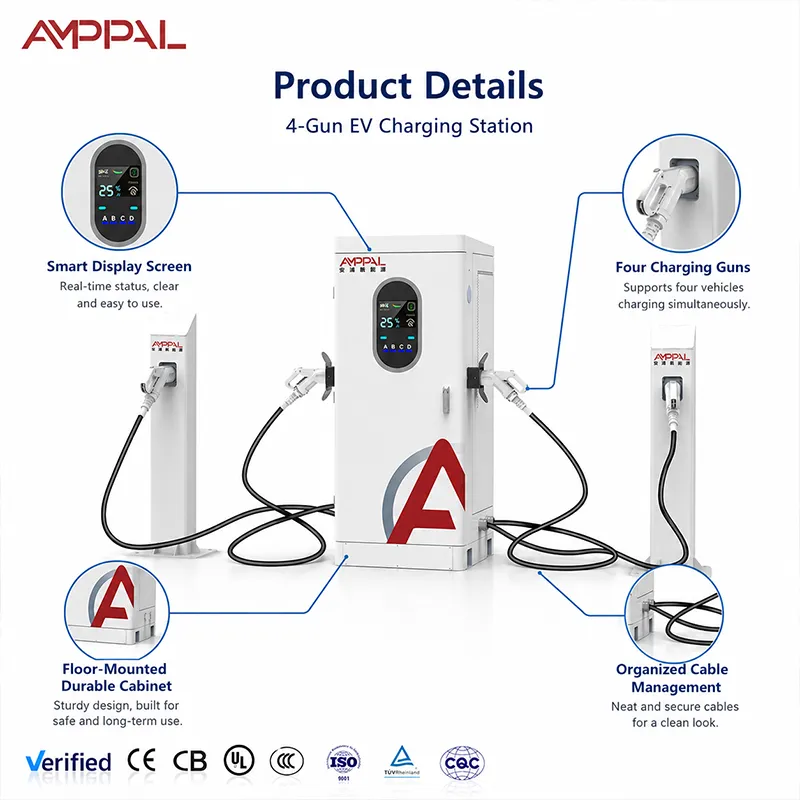

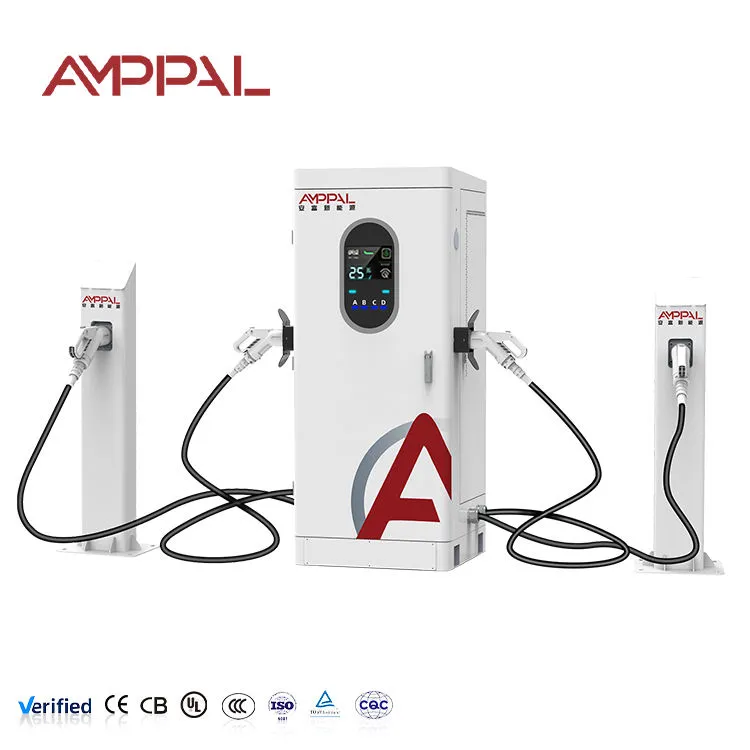

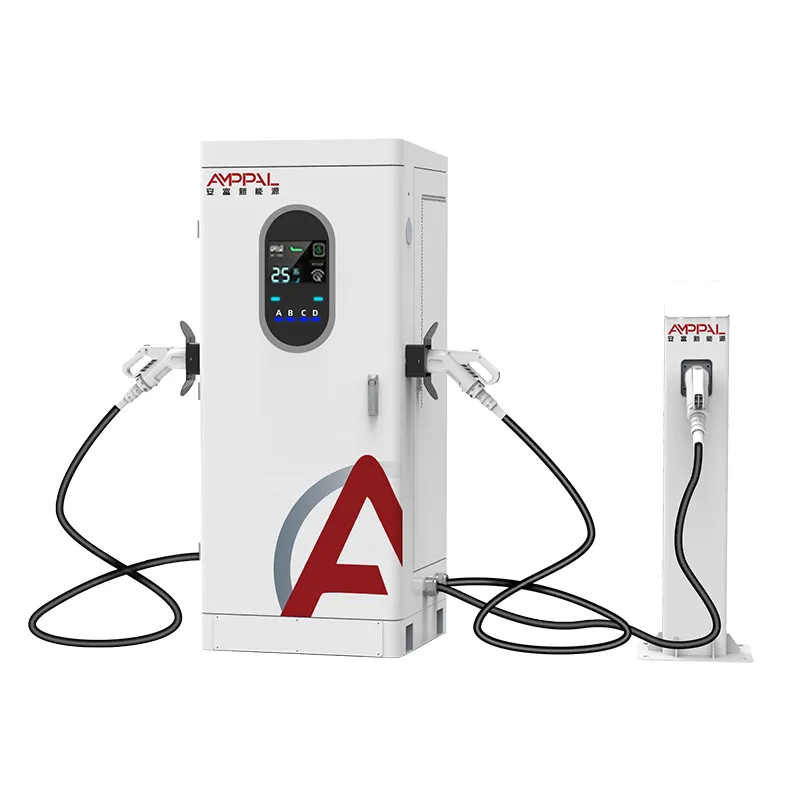

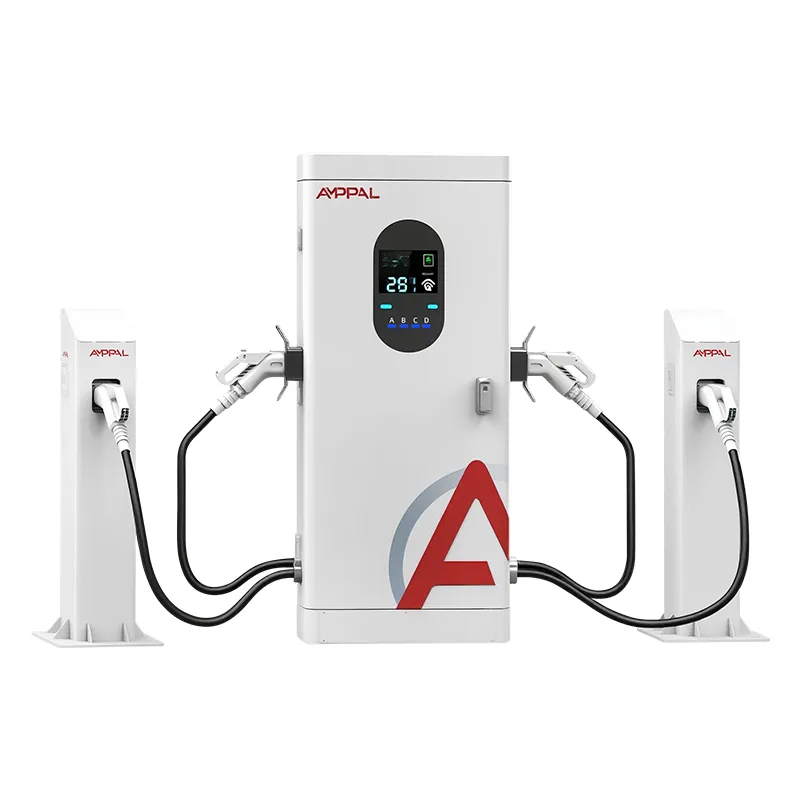

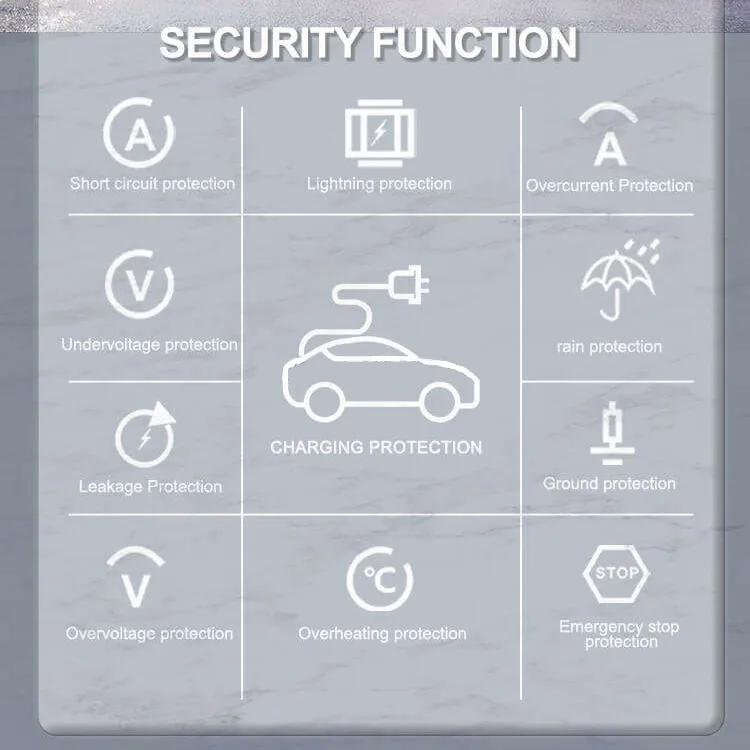

360 kW Multi-Gun Ultra-Fast EV Ladestation til Highway Charging Hubs

Hvad et 360 kW kabinet beder om stedet omkring det

Inden det første kabel trækkes, tvinger et 360 kW skab en byggepladsejer til at besvare et spørgsmål, som de fleste installatører undgår: hvor kommer energien fra ved fuld belastning? AF-DC-360-Y-D-Z-4-H er en fire-guns integreret DC-oplader, der trækker op til 360kW fra en AC380V-strøm og fordeler den på tværs af positionerne A/B/C/D. På papiret er det en oplader; i praksis er det en lille understation med en touchskærm. Skabet vil med glæde kræve sit fulde input - spørgsmålet er, om din transformer, feeder og tarifstruktur kan tage slaget uden dramatik.

Det er derfor denne side er skrevet til projektingeniører og webstedsejere, ikke kun indkøb: inputkapacitet, efterspørgselsafgifter, termisk adfærd ved fire-kanons fuld output og LED-lysbåndets rolle i en stor del. Få disse fire rigtige, og kabinettet er kedeligt pålideligt. Få dem forkert, og hver månedlig regning er en overraskelse.

Designbeslutninger, der betyder noget ved fuld belastning med fire kanoner

Fuld 360 kW kan nås, men sjældent: Ved 250A loftet tager en enlig 800V bil op til 200kW; den fulde pool vises, når flere 800V-køretøjer oplades sammen - design efter gennemsnittet, ikke markedsføringsnummeret.

OCPP 1.6/2.0 belastningsstyringshætter trækker i alt fra bagenden, så kabinettet kan leve på et foder mindre end 360 kW.

Opbevaringsvenlig: Kabinettet spiller godt sammen med batteribuffere - oplad bufferen uden for spidsbelastning, lad den bære morgenrushet, sænk efterspørgselsafgifterne.

Derating er offentliggjort, ikke opdaget: den termiske kurve angiver, hvilket output der er bæredygtigt ved 50C omgivelsestemperatur med alle fire pistoler varme.

LED-lysbåndet fungerer som skiltning om natten: farvetilstande (tomgang/opladning/fejl) aflæses fra 30 meter, så chaufførerne holder op med at cirkle.

Måling pr. pistol og fuld OCPP-telemetri leverer det energistyringssystem, som hub-operatører lever i.

Tekniske specifikationer

Hvor et 360kW skab hører til (og hvor det ikke gør det)

Motorvejsservicepladser med et reelt transformerbudget og døgntrafik.

Byflådens hubs, der elektrificerer snesevis af køretøjer natten over, med solenergi eller lager på stedet.

Logistik- og fragtoverførselssteder, hvor lastbiler og varevogne ankommer i bølger.

Lufthavns- og busterminalforpladser med lang opholdstid og høj gennemstrømning.

Ikke for steder under 250 kW tilgængelig input - kabinettet er ærligt om, hvad det har brug for, og det burde stedet også være.

Termisk strategi og derating under fuld output

Skabet trækker kun 360kW, når stedet tillader det, og køretøjerne anmoder om det. Indvendigt afkøler tvungen luft strømmodulerne, med indsugningen på den ventilerede side; controlleren overvåger modultemperaturer kontinuerligt og trimmer output langs den offentliggjorte derating-kurve, før noget tripper. En varm august-eftermiddag ved 50C kan se produktionen begrænset til under nominel - en bevidst handel, ikke en fiasko.

På netsiden er regnestykket ligetil: 360kW på en 380V trefaset feed betyder cirka 550A linjestrøm ved fuld belastning, hvilket bestemmer din afbryder, kabeltværsnit og transformerhøjde. De fleste hub-steder føder kabinettet fra en 400-500kVA transformer eller opdeler stedet på tværs af to feeds. OCPP belastningsstyring kan også dække kabinettet til f.eks. 300 kW under forsyningsspidsvinduer, mens en batteribuffer dækker resten - kabinettet behandler hætten som den nye total og deler den mellem travle kanoner.

LED-båndet fortjener sin holde på denne skala. På en mørk, travl forplads fortæller dens farve og blinkende mønster en chauffør fra 30 meter, hvilken pistol der er ledig, hvilken lader, hvilket er defekt. Færre cirkulerende omgange betyder kortere køer, og OCPP-data per pistol giver dig mulighed for at kontrollere båndets effekt på gennemløbet efter en måned.

Certificeringsstien på et kabinet i Hub-Scale

Afprøvning af fuldskabstype: EMC, dielektrisk modstandsdygtighed, beskyttende jording — filen, som din netoperatørs ingeniør faktisk åbner.

96-timers saltspray på kabinet og våben; kystnære steder tager dette alvorligt.

En 50C termisk iblødsætning med deratingdata offentliggjort ved siden af.

IP54 indtrængen verifikation på tætninger og forskruninger.

CE, TUV, UL, CB, CCC strøm, plus serialiserede as-built testposter pr. enhed.

Fabriksgennemgang: Hvor 360 kW kabinettet er bygget

1. TRUMPF laserskæring og CNC-bøjning i Yueqing; pulverlakering med batch salt-spray prøveudtagning.

2. PCBA på den dedikerede DC-linje, adskilt fra AC-enheden.

3. Momentstyret samleskinne og effektmodulintegration — ved 360 kW er en løs samling en brandrisiko, så hver samling registreres.

4. Fire-kan ledninger med per-position kontaktorer og måling.

5. Firmware-flash og OCPP-håndtryk mod en test-backend, inklusive load-management-scripts.

6. Fuldlast indbrænding på en modstandsbank med logs pr. enhed.

7. Endelig QC og serialisering.

8. Pakning — standardgennemløbstiden er 15-20 arbejdsdage, og 1 million+ enheds årlige kapacitetslinje holder store ordrer efter planen.

Valg af et hub-kabinet: strøm, net og alt derimellem

Start med gitteret, ikke kabinettet. Spørg, hvad din forbindelse kan levere kontinuerligt, ikke hvad den kan overleve i et minut. Hvis svaret er under 300 kW, skal et 360 kW kabinet køre med OCPP-dækning eller opbevaring - eller du skal størrelse ned til 240 kW og bruge de sparede penge på en anden enhed senere.

Hvor dette kabinet er det forkerte svar: et websted, der ser et køretøj ad gangen, behøver ikke fire kanoner; et websted uden en transformeropgraderingssti kan ikke være vært for det ærligt; og et websted, hvis takst straffer høj samtidig efterspørgsel, skal have underskrevet lager- og dækningsplanen før køb, ikke efter den første regning.

Indkøbsnotater for store hub-projekter

Hub-projekter lever eller dør på dokumentation: CE-, TUV-, UL-, CB-, CCC-certifikater plus serialiserede testoptegnelser sendes med ordren, og vores eksportdesk forbereder det fulde dokumentsæt til 40+ lande.

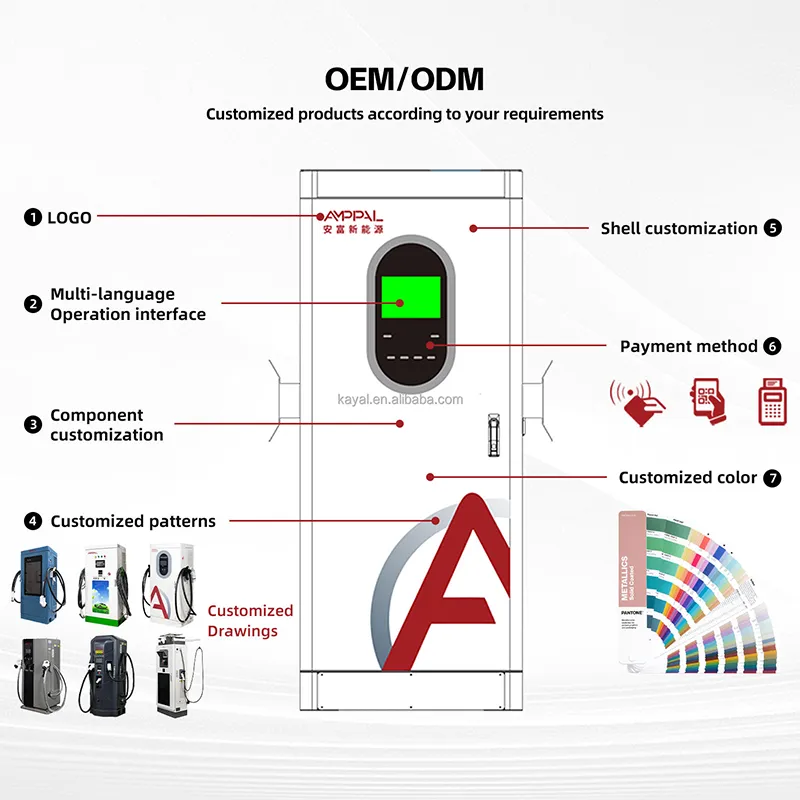

OEM/ODM i hub-skala: virksomhedsdesign, backend-navngivning, per-position konnektorkonfiguration (CCS1/CCS2/GB/T/CHAdeMO/NACS) på ordretidspunktet.

15-20 arbejdsdages leveringstid med produktionsslots for ordrer med flere enheder; MOQ-vilkår pr. model i tilbuddet.

Fabrikken er operatøren: 200+ stationer drevet af vores eget team og 500 væskekølede enheder leveret til Saudi NEOM's grønne brintprojekt - referencer i hubskala, ikke kun laboratoriedata.

En "lille kæmpe"-specialist på 260 personer, der blev grundlagt i 2014 i Yueqing, og eksporterer til mere end 40 lande - én plante, én ansvarlig ejer.

Fragtplanlægning for udrulning af hub-skala

Hvert skab sendes opretstående i en trækasse nær 2,0 x 0,95 x 1,0 m med skumskårne pistolrum; bruttovægt og kassedimensioner er på pakkelisten før afsendelse. Hub-udrulning af flere kabinetter deler én produktionsplads og én forsendelsesvindue.

Containeropbevaring bekræftes pr. ordre - seks kasser i træk pr. 40 fods hovedkvarter i henhold til vores standardplan, genkontrolleret mod de faktiske dimensioner hver gang. Reservemoduler og pistolsæt kører i den samme beholder for at holde idriftsættelsesdelene sammen.

Handelsbetingelser FOB, CIF, CFR eller DDP fra Yueqing med fulde eksportdokumenter. Til hub-projekter leverer vi også installationsdossieret: ledningsdiagram, fundamenttegning og belastningsstyringskonfigurationsvejledningen.

Supportstruktur for Hub-operatører

To år pr. kabinet. Ved hub-skala anbefaler vi at holde et reservemodul og en pistolsamling på stedet i stedet for at vente på fragt.

48-timers forsendelse på lagerførte reservedele fra Zhejiang, når reservedelen på stedet bliver brugt.

Fjern OCPP-diagnostik og firmwaresupport; load-management scripts tunet med vores ingeniører.

Kvartalsvis vedligeholdelsesvindue: filterrensning, genspænding af samleskinnen, alle fire pistolkontakter efterses.

Ibrugtagningsovervågning ved videoopkald plus et driftsoverdragelsesdokument til dit vagtpersonale.

Driftsregler på webstedsniveau for 360 kW

Forkert: at lade kabinettet køre ubegrænset ind i en takst med brutale efterspørgselsafgifter. Til højre: Indstilling af OCPP-belastningsgrænser pr. tidsvindue - energien kommer senere, regningen skrumper.

Forkert: blokering af indsugningssiden med skiltning eller pullerter. Til højre: 40 cm fri plads og en månedlig filterkontrol; luftstrømmen er kølesystemet.

Forkert: forventer fulde 360kW ved 50C omgivelsestemperatur. Til højre: læser reduktionskurven i manualen og fortæller webstedsteamet, hvad August virkelig leverer.

Forkert: Parker reservemodulet hvor som helst fugtigt. Til højre: opbevaring af reservedele indendørs; et fugtigt modul installeret måneder senere fejler tidligt og giver opladeren skylden.

Forkert: Brug af LED-båndfarverne som dekoration. Til højre: Standardisering af farvebetydningerne på skiltning på stedet, så natchauffører læser dem med det samme.

Operatørnoter fra High-Throughput Hubs

En motorvejsservicepladsoperatør i Saudi-Arabien parrer kabinettet med en batteribuffer og solenergi på taget. I højsæsonen bærer bufferen morgenrushet, mens ristfoderet forbliver under låget; han krediterer OCPP load management for at holde efterspørgselsregningen flad. Hans klage: ved 50C falder kabinettet tidligere, end han forventede - manualens kurve var rigtig, men han ville ønske, at salget havde ført med det.

Et logistikcenter i Tyskland kører lastbiler og varevogne gennem to skabe. LED-båndet skærer målbart i cirkler om natten - chauffører sigter efter den grønne bjælke i stedet for at læse skærme. Mindre problem: den første containers kasser havde ingen løfteøjne, så hans mandskab riggede til stropper; vi tilføjede øjne til senere forsendelser.

Et bydepot i Tyrkiet integrerede kabinettet med dets energiledelsessystem; OCPP-data per kanon leverer nu månedlige flådeomkostningsrapporter. Den lille klage: firmwareopdateringer har brug for et vedligeholdelsesvindue, som et 24-timers depot skal planlægge omkring - fjernopdateringsplanlægning er på vores køreplan.

Ofte stillede spørgsmål om Hub & Grid

Q: Hvilken transformer skal jeg bruge til et 360kW kabinet?

A: Planlæg en fuld-belastnings-linjestrøm på ca. 550A på en 380V-strøm; de fleste steder bruger en 400-500kVA transformer eller opdelt på to feeds. Bekræft lokal spænding og kode før bestilling.

Q: Kan kabinettet køre på en mindre forbindelse?

A: Ja — OCPP-belastningsstyring dækker det samlede træk fra bagenden, så kabinettet kan fungere på f.eks. en 250 kW-kvote ved at drosle under spidsbelastninger. Du køber det fulde kabinet og dyrker gitteret senere.

Q: Hvordan passer opbevaring sammen med dette skab?

A: Oplad batteriet uden for spidsbelastning, aflad det i morgenrushet, og lad kabinettets hætte holde nettet under tærsklen for efterspørgselsopladning. Vores ingeniører vil gennemgå kontrolskemaet med din integrator.

Spørgsmål: Overophedes skabet med fire pistoler med fuld effekt?

A: Controlleren trimmer langs den offentliggjorte reduktionskurve før enhver trip. Ved 50C omgivelsestemperatur er fulde 360 ​​kW muligvis ikke holdbare til lange sessioner; manualens kurve fortæller dig, hvad du kan forvente.

Q: Hvad er det faktiske maksimum for en enkelt bil?

A: Begrænset af 250A loftet: omkring 200kW ved 800V, omkring 100kW ved 400V. De fulde 360 ​​kW vises kun, når flere 800V køretøjer deler poolen.

Sp: Hvilke stik kan jeg konfigurere?

A: CCS1, CCS2, GB/T, CHAdeMO og NACS, tildelt pr. position på ordretidspunktet. Blandede konfigurationer for blandede flåder er standard.

Q: Hvilke reservedele skal en hub have på stedet?

A: Et strømmodul og en pistolenhed pr. kabinet er vores råd; begge er hot-swappable og dækket af den to-årige garanti, med 48-timers afsendelse, når lageret på stedet løber tør.

Spørgsmål: Ledetid og dokumenter for en udrulning af 3-5 kabinetter?

A: 15-20 arbejdsdage fra depositum; kasser sendes i ét vindue med komplette eksportdokumenter, serialiserede testregistreringer og installationsdossieret.
