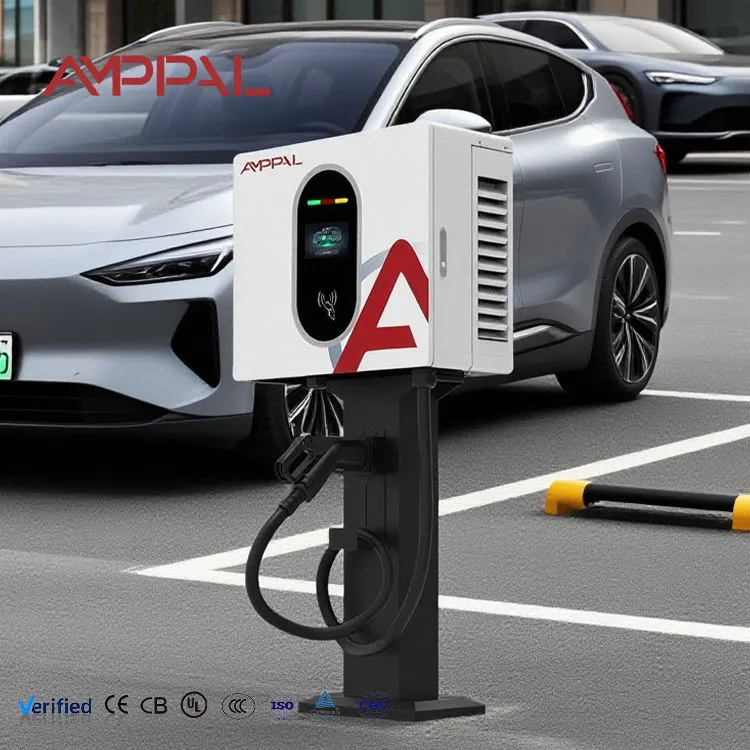

40kW højeffekt vægmonteret DC EV-oplader til flådedepoter

Den højeste magt, vi vil sætte på en væg

Fyrre kilowatt er det praktiske loft til vægmontering, og vi er direkte om hvorfor. Ud over dette gør varmeeffekten og enhedsmassen et vægbeslag til det forkerte tekniske svar - du ender med en tung kasse, tvungne ventilationsbegrænsninger og en strukturel fastgørelse, som de fleste bygningsejere vil nægte at skrive under på. AF-DC-040-B-A-O-2-H sidder lige ved den grænse.

Hvad du får for at blive under det er vigtigt. Ingen betonsokkel, ingen kabelgrav, ingen tab af en parkeringsbås til selve opladeren og ingen permanent ændring af en overflade, du måske kun leaser. I en underjordisk parkeringsplads med 2,2 meter til loftet er en vægmonteret enhed ofte den eneste mulighed, der fysisk fungerer.

Output er 0-133A på tværs af 200-1000VDC - det samme spændingsvindue som vores 60kW og 120kW kabinetter, fra en boks, der optager mindre vægareal end en boligradiator.

Hvad vægmontering faktisk redder dig

Ingen anlægsarbejder: Et gulvstående skab har typisk brug for et fundament, ledningsføring og genopbygning. Vægmontering fjerner den linje fra projektomkostningerne helt.

Ingen tabt parkeringsplads: Et gulvskab plus dets sikkerhedsafstand optager brugbart areal. Bolt til en væg eller søjle tager enheden ingen.

Gennemførligt under lave lofter: Med en højde på 660 mm på et beslag passer det til kælderparkeringspladser, hvor et 1,9 meter skab ikke kan passere rampehøjdebegrænsningen.

Vendbar installation: i lejede lokaler løsnes enheden fra væggen, og befæstelserne er løst. Mange udlejere vil godkende dette, når de ville nægte grundarbejde.

Samme 450 × 660 × 240 fodaftryk som vores 20kW- og 30kW-modeller: blandede kraftværker deler et beslagdesign og en reservedelsliste.

133A udgang ved fuldt spændingsområde: Strømstyrken holder på 800V i stedet for at stoppe, hvilket er hvor tyndt specificerede konkurrenter kommer til kort.

Tekniske specifikationer

Websteder, hvor denne model er den eneste fornuftige pasform

Underjordiske parkeringspladser og parkeringspladser i flere etager: loftshøjde og rampefrihed udelukker gulvskabe; søjlemontering passer godt til denne enhed.

Lejede detailforpladser: Lejere, der ikke kan bryde jorden, ønsker stadig DC-opladning på stedet.

Historiske eller planlægningsbegrænsede bycentre: myndigheder, der afviser nye gademøbler, vil ofte tillade en vægmonteret enhed på en eksisterende struktur.

Kompakte tankstationer i byer: Forpladsområdet er allerede forpligtet til brændstoføer og cirkulation; vægplads på butiksbygningen er gratis.

Depotbygninger med en eksisterende 3-faset plade på væggen: korte kabelføringer, minimal installationsarbejde, hurtig idriftsættelse.

Termisk design ved vægmonteringsgrænsen

En 40 kW konverter, der kører med 95 % effektivitet, spreder ca. to kilowatt som varme. I et gulvskab har den varme et stort volumen og en høj skorsten at arbejde med. På en væg har du ingen af ​​delene, så luftstrømsvejen skal konstrueres snarere end antages.

Indtaget er lavt på kabinettet, udstødningen er høj, og den interne forvirring holder varm luft væk fra kontrolelektronikken og måleren - komponenter, hvis nøjagtighed afviger, når de laver mad. Ventilatorer er temperaturkontrollerede og kører kun så hårdt, som forholdene kræver, hvilket også holder enheden acceptabelt stille i en boligblok.

Output rollback er progressiv snarere end binær. Hvis omgivelsestemperaturen og belastningen skubber modultemperaturen mod sin grænse, reducerer opladeren strømmen gradvist, og sessionen tager simpelthen længere tid. Den snubler ikke og dumper chaufføren. Denne adfærd betyder mest i lukkede kælderparkeringspladser med begrænset luftudskiftning, og det er præcis der, hvor disse enheder bliver installeret.

Test- og certificeringsjournaler

Overholdelse af EN IEC 61851-1:2019 og EN IEC 61851-23:2014; CE-dokumentation og serialiseret testrapport leveres med hver enhed.

Forlænget termisk gennemvædning specifik for denne model — fuld 40 kW belastning, mens kabinet- og modultemperaturer logges, fordi dette er den højeste varmetæthed i vores vægmonterede serie.

100% dielektrisk styrke og isolationsmodstandstest.

Målerverifikation mod en kalibreret reference; Niveau 1.0-nøjagtighed bekræftet pr. enhed og registreret mod serienummeret.

IP54-verifikation og 96-timers saltspray på skabets finish.

Beslag og fastgørelsestræk-testdata er tilgængelige på forespørgsel - nyttigt, når en bygningsinspektør beder om en strukturel begrundelse, før installationen godkendes.

Fremstillingstrin

1. Komponentverifikation ved vareindgang: effektmoduler, kontaktorer, måler, stik og ventilatorer kontrolleret efter specifikation.

2. CNC-stansning og kantpresseformning af kabinetpaneler; luftstrømsåbninger er en del af stanseprogrammet, der ikke bores senere.

3. Robotsvejsning af ramme og beslag interface, efterfulgt af søm finish.

4. Overfladeforbehandling og elektrostatisk pulverlakering med ovnhærdning.

5. Enhed af drivaggregater — moduler, samleskinner og indvendig afskærmning installeret; alle strømklemmer tilspændt og vidnemærket.

6. Kontrol- og måleenhed, seleføring holdes fri af den varme luftvej.

7. Firmwareindlæsning, sensorkalibrering, målerbekræftelse mod reference.

8. Forlænget termisk kørsel med fuld belastning, sikkerhedstest, IP-tjek, derefter eksportpakning.

40kW på en væg eller 60kW på gulvet?

Dette er den beslutning, de fleste købere på dette effektniveau faktisk træffer, så her er vores ærlige læsning af den.

Vælg 40 kW vægenheden, når gulvpladsen er utilgængelig, grundarbejde er forbudt eller uøkonomisk, loftshøjden er begrænset, eller installationen skal være reversibel. Den trækker omkring 60A pr. fase, som mange eksisterende kommercielle tavler kan rumme uden en opgradering.

Vælg en gulvstående enhed på 60 kW, når du har pladsen og forsyningskapaciteten, ønsker dual-gun drift eller har brug for kortere sessioner til en offentlig forplads. Per leveret kilowatt er det normalt den bedste værdi, og servicering af et gulvskab er lettere - teknikeren arbejder stående i jordhøjde i stedet for på en platform. Hvis begge muligheder virkelig er åbne for dig, er gulvenheden normalt det stærkeste køb. Dette produkt tjener sin plads, når de ikke er det.

Hvordan vi specificerer mod konkurrerende 40kW-enheder

Strøm ved højspænding: vi holder 133A over hele 200-1000VDC vinduet. Anmod om det samme tal ved 800V fra ethvert alternativ, før du sammenligner priser.

Termisk adfærd under derating: spørg, hvad der sker ved 45°C omgivelsestemperatur i et lukket rum. Progressiv tilbagerulning holder sessionerne kørende; en hård tur gør ikke.

Måling: Niveau 1.0 som standard, kalibrering registreret pr. serienummer.

Strukturel dokumentation: træk-testdata for beslag leveres, hvilket forkorter byggegodkendelsen i erhvervslokaler.

Kommercielle vilkår: MOQ 1 enhedsstandard med 15-20 arbejdsdages leveringstid; 50 enheder og 25-30 arbejdsdage til tilpasset branding. To års garanti, kan forlænges.

Emballage, vægt og fragtplanlægning

Hver enhed sendes i en femlags karton omkring 540 × 750 × 330 mm, bruttovægt ca. 52 kg. Dette er den tungeste af de tre vægmonterede modeller, så planlæg for mekanisk håndtering eller to personer på installationsstedet.

Ti enheder pr. eksportpalle på varmebehandlet røgningsfrit træ, omspændt og strækviklet. En 20 fods container tager omkring 80 palleterede enheder, en 40 fod høj terning omkring 170.

Tilgængelige vilkår er EXW, FOB Ningbo eller Shanghai, CIF og DDP for de fleste europæiske og Golfdestinationer. Prøveenheder går med fly eller ekspresbud på 5-7 dage. Forsendelsesdokumenter omfatter handelsfaktura, pakkeliste, CE-overensstemmelseserklæring, serialiseret testrapport og oprindelsescertifikat på anmodning.

Support og servicebare dele

To års garanti på tværs af strømmoduler, styrekort, måler, kontaktorer, ventilatorer og skærm.

Ventilatorer behandles som en genstand, der kan repareres og kan udskiftes på stedet på under 30 minutter med enheden isoleret - ingen tilbagevenden til fabrikken.

Fjernindhentning af fejlkoder via OCPP på tilsluttede websteder; de fleste diagnoser gennemføres uden besøg.

Reservedele afsendes inden for 48 timer efter bekræftet fejl, 3-5 arbejdsdage med ekspresbud.

Kvartalsvis filterrensning er den enkelt vedligeholdelsesopgave, der betyder mest på denne model på grund af dens varmetæthed. Manualen dokumenterer proceduren med fotografier.

Installationsfejl, der er specifikke for en 40kW vægenhed

Forkert: fastgørelse til letvægts blokværk eller en studs-skillevæg. Til højre: armeret beton, massivt murværk eller en specialbygget stålramme. Enheden overstiger 45 kg, før kablet og pistolen er fastgjort.

Forkert: Installation i lukket kælderrum uden ventilationsvurdering. Til højre: bekræft luftskifte i rummet. To kilowatt kontinuerlig varme i et lukket rum hæver omgivelsestemperaturen og udløser rollback.

Forkert: Montering af enheden over hovedhøjde for at spare plads. Til højre: Hold skærmen i øjenhøjde og pistolhylsteret inden for bekvem rækkevidde. Akavet ergonomi genererer supportopkald og beskadigede kabler.

Forkert: underdimensionering af forsyningskablet til et løb på fyrre meter eller mere. Til højre: Beregn spændingsfald over den faktiske rute ved 60A pr. fase, ikke kun strømbærende kapacitet.

Forkert: Forsegling af enheden mod en fordybning i væg uden frigang bagpå. Til højre: følg beslagsafstanden. Frigang bagpå er en del af køledesignet, ikke en installationspræference.

Rapporter fra installerede websteder

En butikscenteroperatør i Istanbul installerede seks enheder på kældersøjler i 2025, efter at et gulvstående forslag mislykkedes i undersøgelsen af ​​rampehøjden. Deres projektingeniør rapporterede, at det afgørende tekniske punkt var den termiske tilbagerulningsadfærd - kælderen bliver varm i august, og de havde oplevet hårde ture med en tidligere leverandørs udstyr.

En biludlejningsafdeling i Tbilisi lufthavn kører fire enheder under en baldakin. Deres flådetilsynsførende bemærkede, at 133A er nok til at vende et returneret køretøj mellem lejemål, og at vægbeslaget holdt alle fire båse fuldt brugbare, hvilket et skabslayout ikke ville have.

En installatør i Tyskland, som har monteret mere end tyve af disse på tværs af boligblokke, rejste et konsekvent feedbackpunkt: dokumentationen for træktest af beslag er det, der får disse godkendt af bygningsledelsen, og han beder om det på hvert projekt.

Almindelige spørgsmål før køb

Q: Kan væggen klare det?

A: Enheden vejer omkring 45 kg. Der kræves massivt murværk eller armeret beton; vi leverer pull-test data for beslaget på forespørgsel.

Q: Hvilken strømforsyning har den brug for?

A: Cirka 60A pr. fase ved 380V trefaset under fuld belastning.

Q: Fungerer det i en lukket underjordisk parkeringsplads?

A: Ja, med forbehold for en ventilationsvurdering. Den afgiver omkring 2kW varme kontinuerligt ved fuld belastning.

Q: Hvor hurtig er en session?

A: Omtrent 45-55 minutter for 20-80 % på en typisk 60kWh-pakke, afhængigt af hvad køretøjets BMS accepterer.

Q: Er 40kW den største vægmonterede enhed, du laver?

A: Ja. Over dette bygger vi gulvstående enheder, fordi vægmontering ikke længere er den rigtige ingeniørløsning.

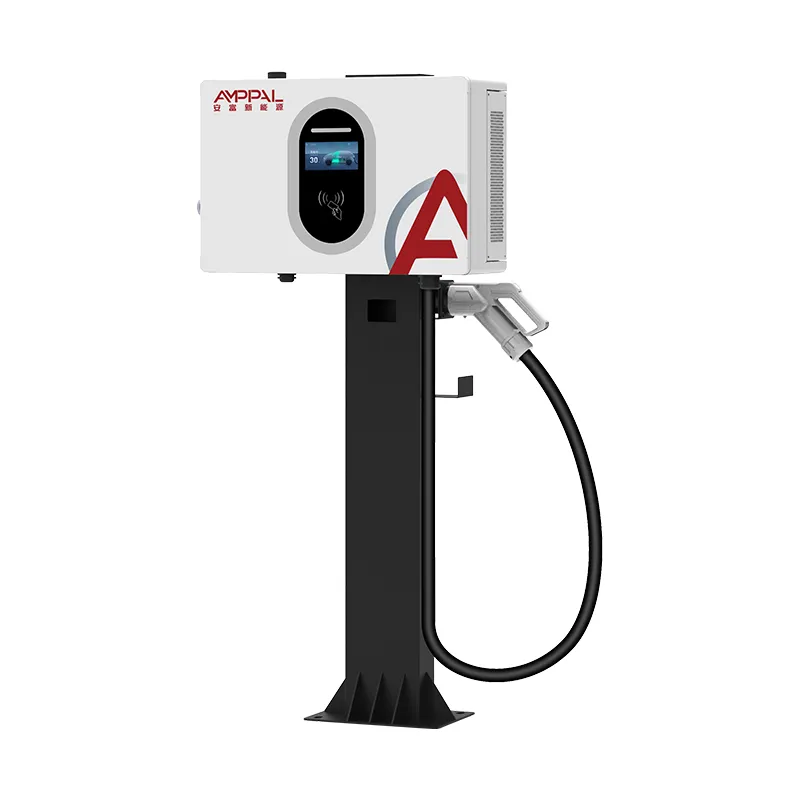

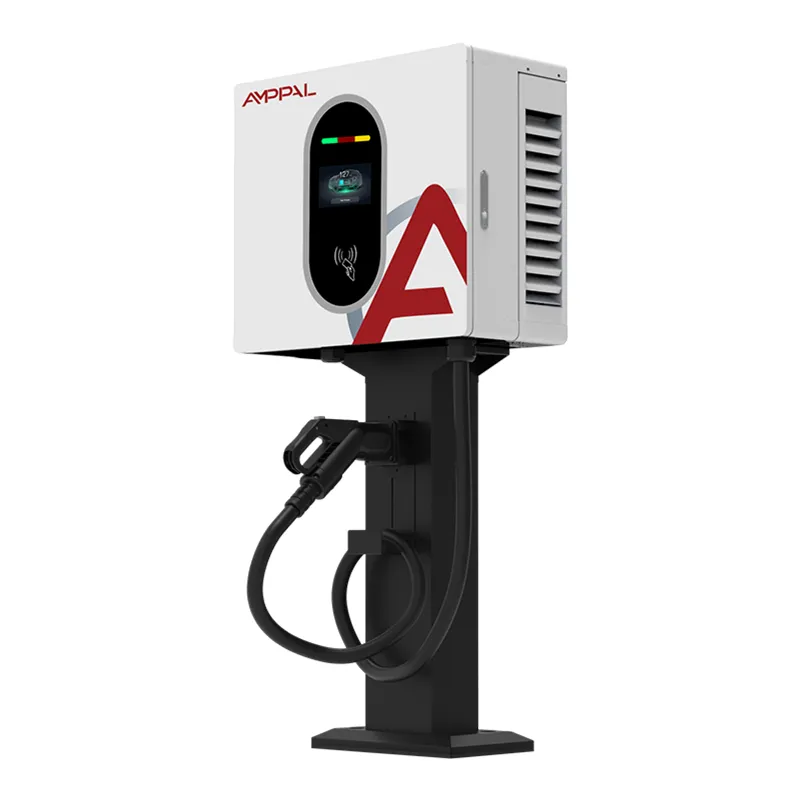

Q: Kan den stangmonteres i stedet for?

A: Ja, med vores stangmonteringssæt, forudsat at stangen er normeret til belastningen. Angiv på bestillingstidspunktet.

Spørgsmål: Understøtter den dobbelte våben?

A: Nej. Det er single-gun. For samtidig opladning af flere køretøjer, se vores split-type elskabe.

Q: Hvad er støjniveauet i en boligbygning?

A: Ventilatorer er hastighedskontrollerede og stille ved delbelastning. Under vedvarende fuld belastning i et lukket rum kan du forvente støj, der kan sammenlignes med en udendørs aircondition-kondensator.
