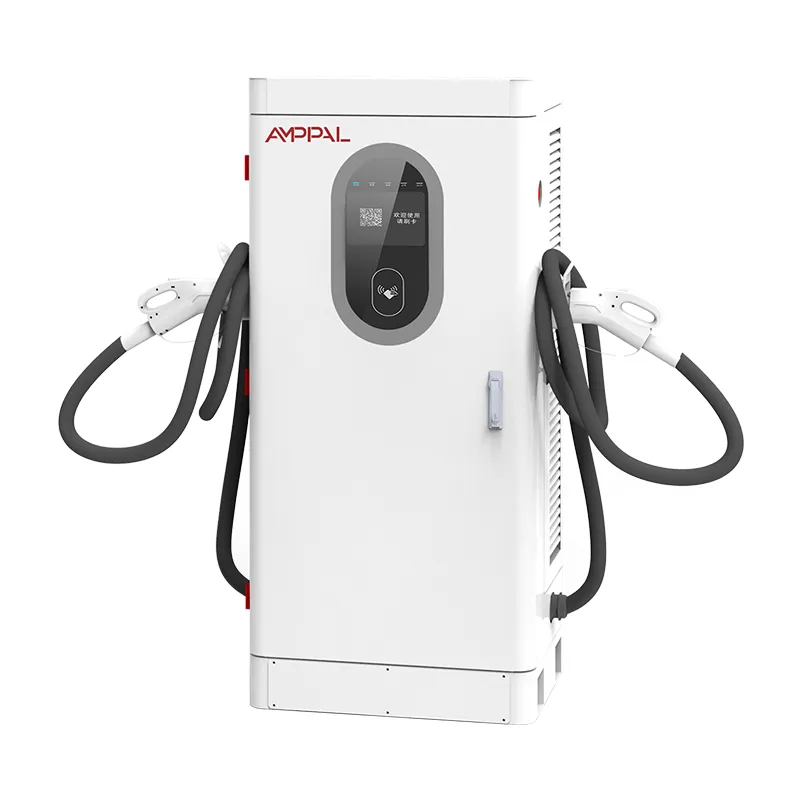

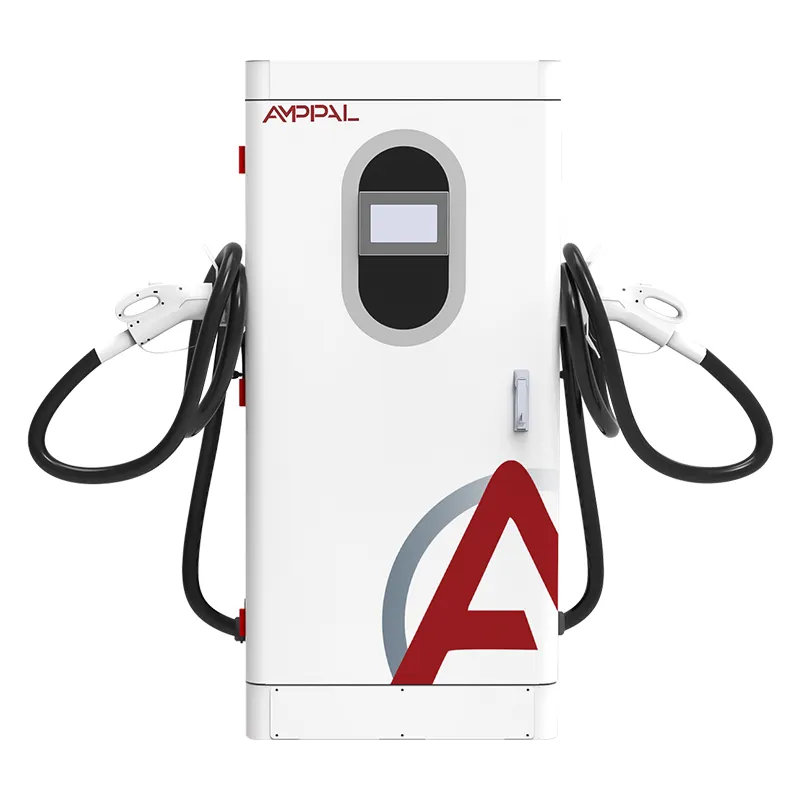

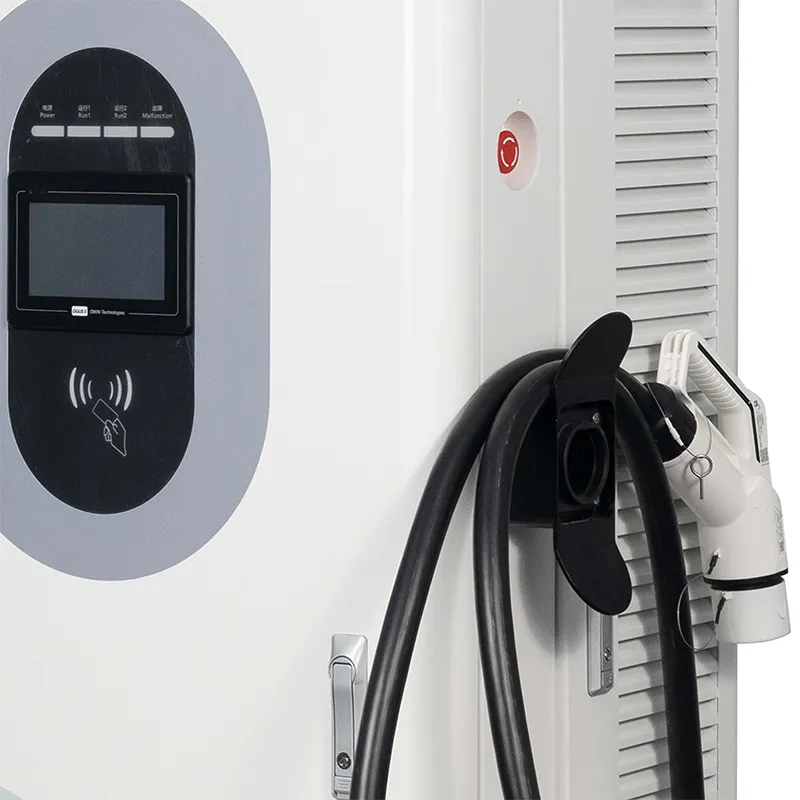

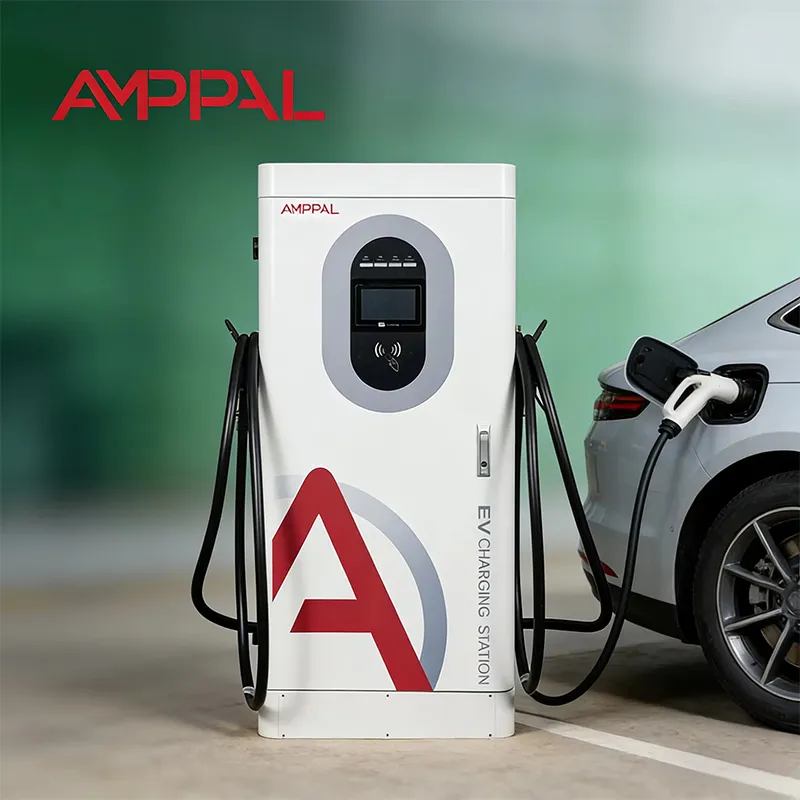

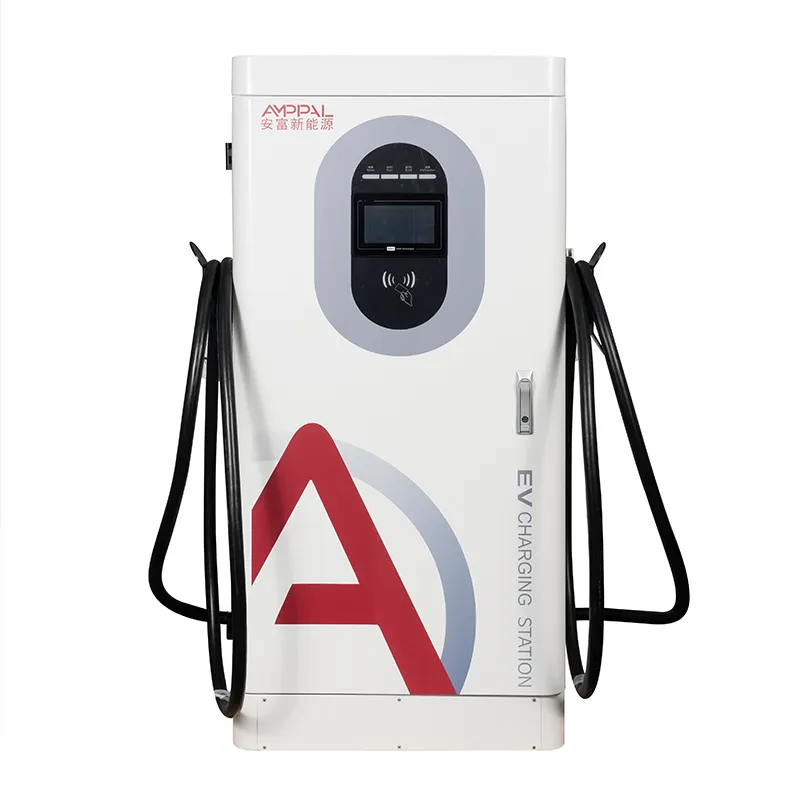

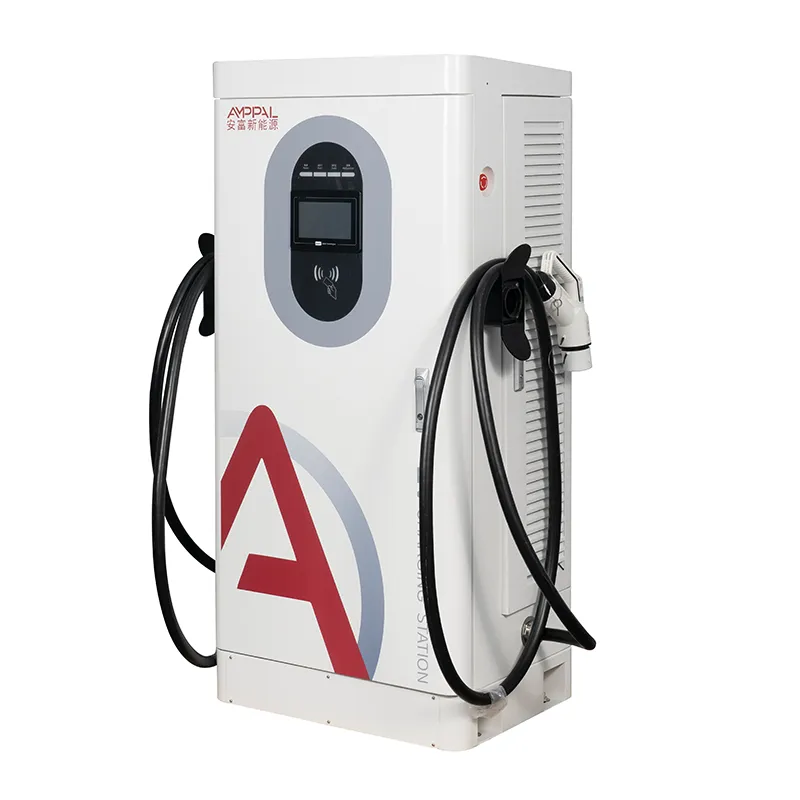

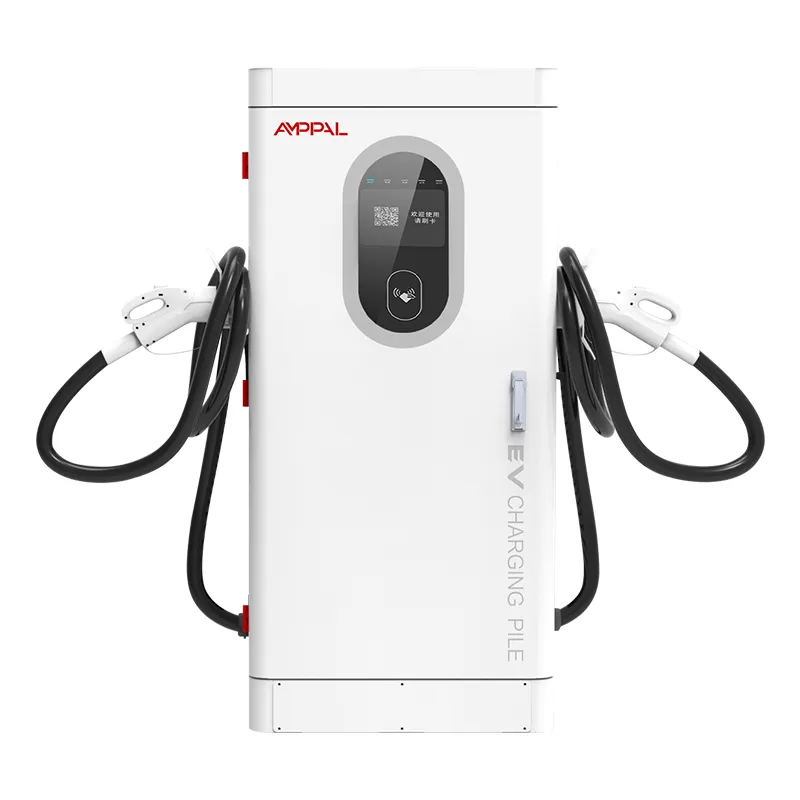

80 kW højeffektiv integreret DC-hurtigoplader til kommercielle elbiler

80 kW opladeren, der behandler din transformer som en lejer

Hver kilowatt-time, som denne oplader trækker fra dit websteds transformer, ankommer som ren, velopdragen AC - det er den tekniske beslutning bag AF-DC-80-Y-B-O-4-H, og det er derfor, denne 80 kW integrerede DC-hurtigoplader hører hjemme på en tjekliste i brugskvalitet snarere end en tilbudsjagt. Effektfaktoren ligger på ≥0,99 og den samlede harmoniske forvrængning forbliver ≤5 %, tal man sjældent ser på billig import.

Hvorfor betyder det noget på papiret? En transformer, der forsyner en oplader med dårlig effektfaktor, bærer ekstra reaktiv strøm, kører varmere, og din elregning kan omfatte afgifter for reaktiv energi, som ingen advarede dig om.

Skabet er 1620 x 750 x 560 mm, nominel 80 kW, output 200-1000VDC med konstant effekt fra 300 til 1000V. Vi bygger det i Yueqing, Zhejiang, hvor netkoder behandler strømkvaliteten seriøst. Denne side forklarer, hvad tallene betyder for din operation.

Fem måder en PF ≥0,99 input betaler sig selv

Ingen straf for reaktiv effekt: Ved PF ≥0,99 ligner opladeren en resistiv belastning på måleren, så forsyningsselskaber, der fakturerer kVA eller reaktiv energi, har intet at opkræve dig for.

THD ≤5 % holder delte transformere kølige: harmoniske strømme, der ville cirkulere i transformeren og neutrale ledninger, skæres ned til en brøkdel af, hvad low-end opladere producerer.

Enklere godkendelse af nettilslutning: mange forsyningsselskaber kræver harmoniske og effektfaktordeklarationer for DC-installationer; vores testrapporter dækker begge ved fuld belastning.

Nabovenlig drift: Et hotel eller kontor, der deler feederen, vil ikke se blinkende lys eller nulstille elektronik, når opladningssessionerne starter.

Længere levetid for anlægsaktiver: mindre reaktiv strøm og færre harmoniske betyder, at transformer, kabler og koblingsudstyr kører køligere og ældes langsommere.

95 % maksimal effektivitet oveni: Det samme SiC-effekttrin, der renser inputtet, spilder også mindre energi som varme.

Tekniske specifikationer

Websteder, hvor harmoniske får dig i problemer

Erhvervsparker i Tyskland og Frankrig, hvor en delt 630 kVA transformer forsyner kontorer, CNC-maskiner og opladere på en enkelt samleskinne.

Hoteller i Tyrkiet og Grækenland, hvor gæster klager over flimrende lys, hvis en oplader opfører sig dårligt på samme foderautomat som køkkenet.

Flådedepoter i Storbritannien og Holland med 8-20 opladere, hvor harmonisk akkumulering på tværs af mange enheder er den reelle risiko.

Indkøbshustage i De Forenede Arabiske Emirater og Saudi-Arabien, hvor det elektriske team gennemgår hver belastningsprofil, før de underskriver lejekontrakten.

Kommunale værksteder i Mexico og Brasilien, hvor forsyningen inspicerer strømkvaliteten, før den godkender en kommerciel tarif.

Inde i Power Stage: PFC, Harmonics og Load Bank

En DC-laders ensretter omdanner AC til DC, og en naiv ensretter trækker kun strøm i smalle impulser nær spændingsspidsen. Disse impulser er harmoniske - strømstyrke ved 250 Hz, 350 Hz, 450 Hz og derover - gør ikke noget nyttigt arbejde. AF-DC-80-Y-B-O-4-H bruger en aktiv front-end (PFC), der former inputstrømmen til en jævn sinusbølge i fase med spændingen.

Det andet trin konverterer den rene DC til den 200-1000VDC, som køretøjet ønsker, konstant strøm fra 300 til 1000V. En 800V lastbil og en 400V sedan kommer begge tæt på nominelle 80 kW på tværs af den flade del af deres ladekurve.

Du kan selv verificere adfærden: Vores testrapporter viser THD og PF med 25 %, 50 %, 75 % og 100 % belastning, fordi en oplader, der kun ser ren ud i tomgang, er værdiløs. Send os stedets enkeltlinjediagram og transformer kVA, og vores ingeniører vil estimere belastningspåvirkningen - normalt inden for en dag.

Certificeringer og testpunkterne bag dem

Vi holder UL, CE, CB, TUV og CCC; spørg, og vi sender de matchende certifikatfiler til denne enhed via e-mail.

Hver batch brændes ind i 48 timer ved fuld belastning, logger temperaturer på tværs af moduler, stik og PFC-induktorer.

Strømkvaliteten verificeres pr. batch på en kalibreret belastningsbank, med PF og THD registreret ved fire belastningspunkter.

Sikkerhedssættet (13 funktioner) er underlagt EN IEC 61851-1:2019 og 61851-23:2014.

Skabe er verificeret IP54, med salt-spray prøver holdt 96 timer; driftsbåndet løber -25C til +50C.

Fra metalplade til lastbank: Produktionsstien

Trin 1: stålplade laserskæres, udstanses og bukkes på FANUC-forbundne linjer før pulverlakering.

Trin 2: en prøve fra hver belægningsbatch kommer ind i saltspraykammeret, mens produktionen fortsætter.

Trin 3: inputtrin og PFC-kort bygget på AC-linjen; strømmoduler på DC-linjen - separate stationer.

Trin 4: indgående inspektion af SiC-moduler, EMI-filtre, stik og målekomponenter.

Trin 5: håndledning med momentkontrollerede klemmer og visuel kontrol af hver samling.

Trin 6: i 48 timer ved 40C omgivende, PF, THD, effektivitet og kommunikationsstabilitet logges minut for minut.

Trin 7: Firmware-flash, OCPP 1.6j-test mod vores server, derefter et sidste load-bank-tjek af strømkvaliteten.

Trin 8: pakning og palletering; billeder før forsendelse lander i din indbakke, før containeren læsses.

Overholdelseskontrol: Passer dette kabinet rigtigt?

Vælg AF-DC-80-Y-B-O-4-H, når dit websted deler en transformer med andre belastninger, dit værktøj beder om erklæringer om strømkvalitet, eller du installerer flere enheder, hvis harmoniske ville akkumulere. Hvis din ejendomsadministrator allerede har markeret effektfaktor i et tidligere projekt, afslutter denne model samtalen.

Denne oplader er ikke noget for dig, hvis siden har en dedikeret transformer med generøs frihøjde, dit værksted tjekker aldrig harmoniske, og du blot vil have den billigste 80kW-boks, der oplader biler. Det er også det forkerte valg, hvis du har brug for sessioner på under 30 minutter til 800V taxaer; trin op til 120kW eller 160kW.

Ikke sikker? Send enkeltlinjediagrammet og transformatorens vurdering. Vi beregner harmonisk frihøjde og fortæller dig ærligt, om en, to eller seks enheder passer til din foderautomat uden en opgradering.

Håndtering af Factory Beats Håndtering af en mægler

Dine tekniske spørgsmål om PFC-design og gitterkoder går direkte til vores ingeniører i Yueqing, ikke gennem en forhandlers indbakke.

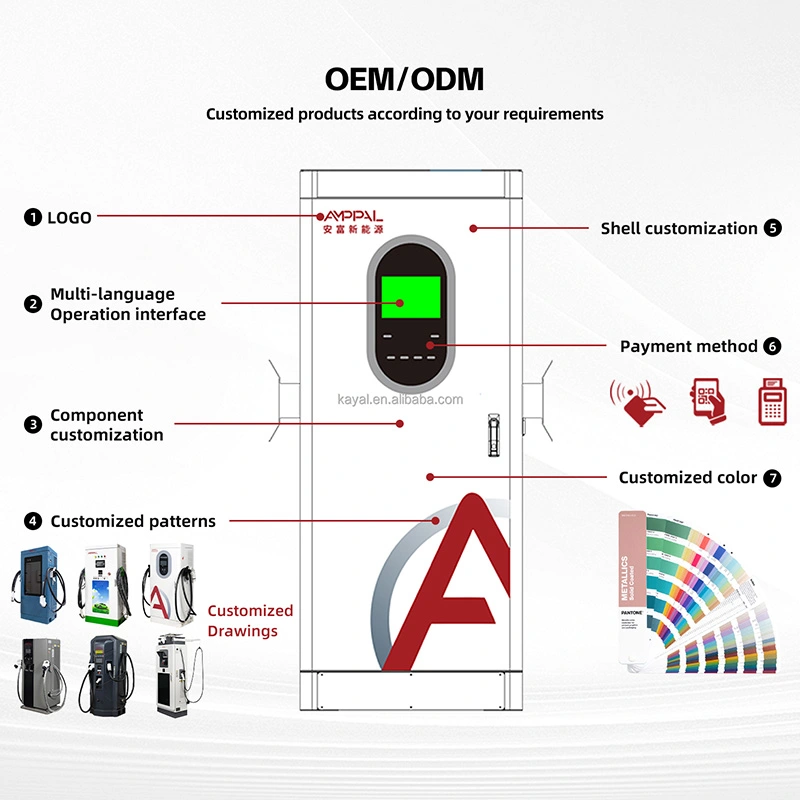

OEM/ODM fra én fabrik: brugerdefineret farve, logo, firmwarestandarder og din egen backend-konfiguration, alt sammen udført på fabrikken.

Lageropbygning orlov i 15-20 arbejdsdage; tilpassede ordrer løber omkring 7-10 dage længere.

Prøveordrer accepteret fra 1 enhed til nye markeder; containerpriser for 10+ enheder.

Garantidele flyver af DHL/FedEx inden for 48 timer efter et godkendt krav; fjerndiagnostik kører over OCPP-forbindelsen.

Kasser, containere og tolddokumenter

Hver kasse bærer batch-strømkvalitetsrapporten såvel som enheden - den fil, som din toldmægler og forsyningskontrollant måske begge ønsker. Skabet vejer ca. 300 kg; krydsfinerkassen tilføjer 60-80 kg, og 10-14 kasser passer til en 40HQ container.

FOB Ningbo eller Shanghai gælder, medmindre du foretrækker CIF, CFR eller DDP. Et pallediagram udstedes inden pakning, så lastbilen kan forudbestilles.

Papirarbejde, der sendes med ordren: handelsfaktura, pakkeliste, oprindelsescertifikat, CE/TUV-filer og PF/THD-rapporten.

Servicevilkår: Hvad de to år faktisk dækker

To-årig periode på tværs af moduler, controller og filtreringsfase. PFC-sektionen er den del, der stille og roligt nedbrydes på billige enheder; vores er eksplicit dækket.

Bekræftede krav sætter reservedele på en kurer inden for 48 timer - normalt 3-5 arbejdsdage i hele Europa.

Firmware- og parameteropdateringer skubbet eksternt via OCPP - de fleste problemer behøver aldrig et webstedsbesøg.

De første installationer får et video-idriftsættelsesopkald - jordforbindelse, ledninger og backend-parring gennemgås live.

Foreslået rutine: filtre renses hver 6. måned, klemmer efterspændes årligt, og inputbølgeformen kontrolleres igen, når nye belastninger slutter sig til samleskinnen.

Installationsnoter: Forkert vs. rigtig

Forkert: Lander denne oplader på en feeder, der allerede er tung med motordrevne harmoniske, og giver derefter enheden skylden for problemer på stedet. Til højre: mål den indkommende bølgeform først; vores ingeniører fortolker optagelsen og størrelsesreduktionen, hvis det er nødvendigt.

Forkert: Forudsat at nullederen aldrig fører strøm på en trefaset tilførsel. Højre: THD ≤5% holder neutral belastning lille, men AC-indgangen skal stadig tilsluttes ifølge manualen - 4-leder eller 5-leder som specificeret.

Forkert: At køre enheden fra en lille generator uden at kontrollere kapaciteten. Til højre: en generator, der forsyner denne PFC-input, har brug for stabil spænding og frekvens; bekræft, at den er klassificeret til inrush plus kontinuerlig belastning.

Forkert: Springer over den årlige drejningsmomentkontrol, fordi enheden aldrig snubler. Til højre: en løs terminal under 80kW opvarmes langsomt; 15-minutters check er billigere end en smeltet lug.

Forkert: Hvis du tror på PF ≥0,99, kan du ignorere andre webstedsbelastninger. Til højre: opladeren er ren, men transformeren betjener stadig alt andet på samleskinnen.

Operatørhistorier: Hvad tallene gjorde for dem

En logistikpark i Holland installerede seks AF-DC-80-Y-B-O-4-H-enheder i oktober 2025 på en fælles 630 kVA-transformer, der også forsyner et frysehus. Deres konsulent målte THD ved fælles kobling: 4,9 % med seks opladere kørende, mod 11 % med to billigere enheder, de havde prøvet. Deres klage: dørhængslerne føles lette i forhold til dørens vægt.

En hotelkæde i Tyrkiet monterede fire enheder i Bodrum og Antalya. Deres nettilslutningsansøgning bestod uden en harmonisk undersøgelse, fordi testrapporterne var vedhæftet. Driftslederen bemærker, at blæserstøjen på 65 dB kan høres fra pooldækket om natten.

En forhandler i Mexico City placerede to enheder på en tagterrasse, der også forsyner en rulletrappebank. Indkøbscentrets elektriske team havde afvist to andre mærkers opladere over strømkvaliteten; denne bestod anmeldelse på en uge. Gribe: QR sidepanelet samler støv hurtigt.

FAQ

Q: Hvad betyder THD ≤5% helt præcist i praksis?

A: Total harmonisk forvrængning af indgangsstrømmen forbliver på eller under 5% af grundværdien ved fuld belastning. Praktisk talt tilføjer opladeren lidt harmonisk forurening til dit websteds elektriske system - godt inden for de fleste forsyningsgrænser.

Spørgsmål: Vil denne oplader udløse mit værktøjs straf for reaktiv effekt?

A: Nej. Med effektfaktor ≥0,99 er den reaktive komponent ubetydelig, så forsyningsselskaber, der fakturerer for reaktiv energi eller lav effektfaktor, har intet grundlag for at debitere dig.

Sp: Har jeg brug for et separat harmonisk filter eller effektfaktorkorrektionsenhed?

A: Nej, den aktive front-end inde i kabinettet gør begge dele. Det er meningen med at vælge denne model frem for en passiv ensretteroplader.

Q: Kan den køre fra en dieselgenerator?

A: Ja, hvis generatoren holder stabil spænding og frekvens inden for AC380V ±15% vinduet og har tilstrækkelig kapacitet. Bekræft generatorstørrelsen hos os, før du forpligter dig.

Sp: Måles PF-tallet ved fuld belastning eller kun ved tomgang?

A: Ved fuld belastning, og også ved 25 %, 50 % og 75 % belastning. Batchrapporten viser alle fire punkter - spørg efter det.

Q: Hvilke nettilslutningsdokumenter leverer du?

A: CE/TUV-certifikater, strømkvalitetstestrapporten med PF- og THD-kurver og engelske datablade. Disse dækker de fleste brugsanmeldelser i Europa, Mellemøsten og Latinamerika.

Spørgsmål: Koster renere strøm mere?

A: Det aktive PFC-trin tilføjer nogle komponentomkostninger i forhold til en billig ensretter - men det er lille ved siden af ​​undgåede bøder, transformatoropgraderinger og servicekald.

Q: Kan jeg køre 80kW ved 230V enfaset?

A: Nej, dette er en trefaset enhed, der kræver AC380V ±15%. For enfasede steder, se i stedet for vores vægmonterede DC-opladere op til 40kW.
