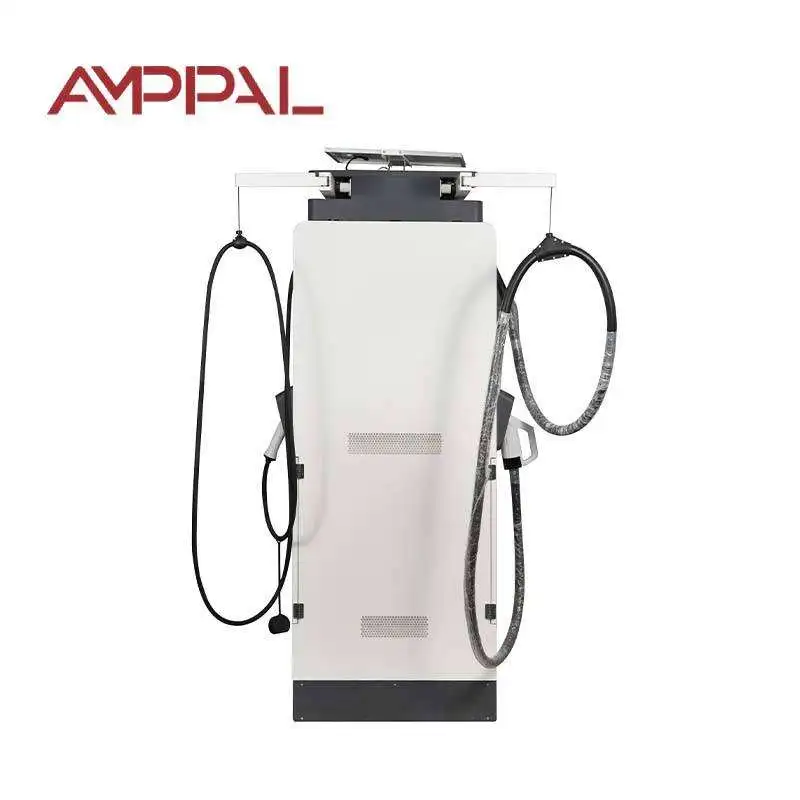

120kW kommerciel DC EV-oplader med digitalt display til offentlige stationer

Bygget til 480V panelet: en 120kW oplader til nordamerikanske kommercielle websteder

Nordamerikanske kommercielle bygninger er tilsluttet 480V trefaset, og en oplader, der ignorerer dette faktum, skaber transformatoromkostninger, som ingen budgetterer med. AF-DC-120-Y-B-M-4-H tager AC480V±10% ved 45-65Hz direkte, så de fleste amerikanske og canadiske detail-, industri- og blandet brugssteder kan føde den fra det eksisterende panel uden at tilføje en step-down transformer.

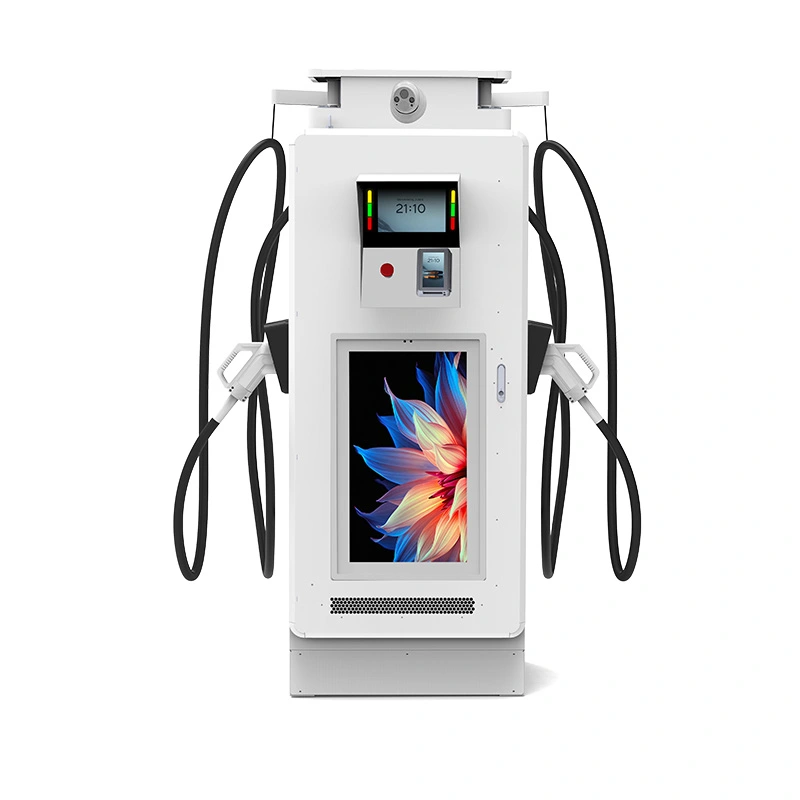

Det begrænser også støj til 60dB - omkring 5dB under typiske DC-skabe - hvilket betyder noget ved ejendomslinjer, lejligheder, der støder op til lejligheder og kommercielle distrikter, der kører hele natten. Den 32-tommer 1920×1080 skærm på fasciaen håndterer dit medie- eller brandindhold, men den elektriske historie er det, der gør denne model anderledes.

Den maksimale effektivitet ligger på 95 %, kapslingen er IP54, og CCS1-udgangen dækker 0-250A. Det er en 120kW maskine, som er nem at sige ja til ved serviceindgangen, og displayet betaler for en del af installationen over tid.

Hvorfor 480V-indgang og et 60 dB-loft betyder noget ved ejendomslinjen

Ingen nedtrapningstransformer: 480V-tjenesten forsyner enheden direkte, hvilket sparer omkostninger, gulvplads og tab af et ekstra konverteringstrin.

45-65Hz bredfrekvent input tolererer svagere forsyningsnet og generatorstrøm under byggefaser, hvilket er en reel fordel på steder med ustabil forsyning.

Et loft på 60 dB - på niveau med en normal samtale - holder naboer og nattevagtpersonale komfortable.

Blæserhastighed følger belastning og temperatur i stedet for at køre på fuld udblæsning fra plug-in, hvilket trimmer både støj og spildenergi over en 24-timers cyklus.

Termisk derating beskytter elektronikken i 50°C varme, mens 120kW-ratingen holder sig ærligt under normale forhold.

Den 32-tommers skærm udfører stadig sit mediejob - annoncer, stationsoplysninger eller dit brandloop - gennem den samme fjernindholdsportal.

Tekniske specifikationer

Fabriksspecifikation af AF-DC-120-Y-B-M-4-H nøjagtigt som afsendt.

Websteder, der både har brug for høj synlighed og stille nætter

Bebyggelse med blandet anvendelse: detailhandel i gadeplan med lejligheder over - opladeren kører hele natten uden at udløse støjklager.

Amerikanske og canadiske detailkæder: 480V-paneler er allerede på stedet, så enheden falder til den eksisterende service.

Kontor- og hotelparkeringshuse: 20-40 minutters sessioner ved 120 kW vender boder gennem arbejdsdagen.

Kommunale grunde i nærheden af ​​boligblokke: Den dæmpede skærm og 60dB loft holder pladsen nabovenlig selv ved overnatningssessioner.

Flådedepoter på industrielle 480V-tjenester: Et panel forsyner opladerne og det eksisterende butiksudstyr.

Kongrescentre og begivenhedssteder: Displayet viser sponsormeddelelser under shows, og 120 kW vender biler mellem sessionerne.

Sådan konverterer maskinen 480V til DC - Uden Brummen

Indgangstrinnet ensretter AC480V trefaset på en mellemliggende DC-bus, hvorefter højfrekvensomformere skruer ned til den spænding, køretøjet anmoder om. Wide-bandgap switching-moduler er grunden til, at enheden har 95 % topeffektivitet ved denne indgangsspænding, hvilket er sværere end det lyder - højere indgangsspændinger strammer omskiftningsmarginerne.

Støjhistorien handler om køling, ikke konvertering. Ventilatorer er temperaturkontrollerede og kører med delvis hastighed det meste af tiden; kun vedvarende tunge belastninger skubber dem mod fulde omdrejninger. Det er den praktiske forskel mellem en 60dB enhed og de 65dB kabinetter, der er almindelige i denne klasse.

OCPP 1.6/2.0 bærer sessionsdata, fjerndiagnostik og firmwareopdateringer, mens skærmen kører sit eget indholdsfeed. Begge systemer rapporterer til én stationspost i din backend.

Test, der understøtter 60 dB-påstanden og de elektriske sikkerhedsmærker

Lydtrykket måles 1 meter fra kabinettet under fuld belastning og registreres i enhedstestrapporten, så tallet på 60dB er verificerbart, ikke et brochuregæt.

CE- og TUV-typegodkendelse dækker hele enheden; UL og CB elektriske rapporter er tilgængelige for eksportfiler.

96-timers saltspraytest på kabinettet og skærmrammen.

Isolerings- og overspændingstest på AC480V-indgangstrinnet over hele 45-65Hz-båndet.

En 48-timers fuld-load indbrænding logger støj, temperatur og elektriske aflæsninger mod serienummeret.

Moduler er klassificeret -30°C til +55°C; den komplette enhed er specificeret til -25°C til +50°C.

Fra spole til kasse: Fremstilling af et 480V-klar kabinet

Trin 1. Stålspoler er laserskåret og robotsvejset på FANUC-linjer.

Trin 2. TRUMPF kantpresser danner panelerne; pulverlak og kur følger.

Trin 3. 480V-indgangstrinnet — kontaktorer og overspændingsafledere — er tilsluttet AC-ledningen med momentstyring.

Trin 4. Ensrettermoduler og display-underenheden monteres på DC-ledningen.

Trin 5. Køleenheden, ventilatorer, kanaler og temperatursensorer er installeret og forseglet.

Trin 6. Fuldbelastningstest ved 120 kW registrerer effektivitet, effektfaktor og støj pr. enhed.

Trin 7. En 48-timers burn-in cyklus opladningssessioner og skærmafspilning sammen.

Trin 8. Afsluttende inspektion og kasser; the plant has shipped over one million units through 2024.

Tilpasning af 120kW displayenheden til din serviceindgang

Angiv denne enhed, når dit websted er i Nordamerika med en 480V kommerciel service, eller på ethvert marked, der kører 480V trefaset. 120 kW er en praktisk middelklasse: en fuld opladning for de fleste elbiler til passagerer på 25-45 minutter uden foderkravene fra 160 kW plus kabinetter. Det giver dig også en anden indtægtsstrøm gennem skærmen uden at komplicere den elektriske installation.

Køb det ikke til et websted med kun 208V eller 230/400V service. Denne inputvariant er fastgjort til 480V, og tilføjelse af en transformer besejrer hele pointen - spørg os om 380V-varianten, hvis det er dit net.

Og hvis stedet har soveværelser direkte over forpladsen, budgetter realistisk: selv 60dB er hørbar indendørs om natten. Planlæg en lydbarriere eller en nat-power-cap tidsplan, før naboerne indgiver den første klage.

Hvad AMPPAL tilbyder, som lokale distributører ikke gør

Fabriksdirekte priser fra Yueqing med CE-, TUV-, UL- og CB-certifikater i tilbudspakken.

15-20 arbejdsdages levering efter tegningsgodkendelse; MOQ fra en container.

OEM/ODM: dit mærke på kabinettet og på skærmens startskærm.

Vi driver selv mere end 200 stationer, så teknisk feedback fra marken går tilbage i designet.

En 2-års garanti med reservepaneler og moduler krydsforsendet inden for 5 arbejdsdage.

Pakning og forsendelse af en 120kW-enhed til en amerikansk arbejdsplads

Skabet sendes opretstående i en stålramme, der er dimensioneret til 1800 × 750 × 690 mm krop. Skærmen er dækket af skum og krydsfiner, og CCS1-enheden kører i en polstret inderkasse.

Kasserne har gaffellommer og fire løftepunkter; kasseplanen går ud med tilbuddet, så din speditør kan planlægge lastbilen fra havn til plads. Enheden kører hele tiden oprejst, hvilket holder de interne samleskinner og displaytætningen intakte.

Vilkårene er FOB Ningbo eller CIF til en amerikansk eller canadisk havn. Faktura, pakkeliste, konnossement, oprindelsescertifikat og testrapporter udstedes inden for 3 arbejdsdage efter lastning.

Garanti, reservedele og support, efter at enheden er landet

2-års standardgaranti, der dækker moduler, controller, display og køling.

Reservestrømmoduler og paneler på lager; ombytning på tværs af skib inden for 5 arbejdsdage.

OCPP-fjerndiagnostik for fejl, firmware og ventilatoradfærd.

Ibrugtagningssupport via videoopkald til førstegangsinstallatører.

En kvartalsvis vedligeholdelsestjekliste, der dækker filtre, ventilatorer og drejningsmomentkontrol.

Installationsnoter til 480V-anlæg og kvarterer med blandet brug

Forkert: tilførsel af enheden fra et 208V panel og forventer fuld effekt. Til højre: Sørg for AC480V±10% trefaset ved serviceindgangen.

Forkert: forudsat at enheden kun er 50Hz. Til højre: den accepterer 45-65Hz, men bekræft den lokale frekvens på typeskiltet, før den tændes.

Forkert: placering af skabet mod en væg med ventilatorerne vendt mod et hjørne. Til højre: Hold afstanden vist i installationsmanualen, så blæserstyringen fungerer som designet.

Forkert: tvinger blæsere til høj hastighed efter en varm dag. Til højre: lad controlleren rampe dem ned; tvungen hastighed spilder kun strøm og tilføjer støj.

Forkert: ignorerer fasebalance på en delt tjeneste. Til højre: Få en elektriker til at kontrollere belastningen på tværs af de tre faser før idriftsættelse.

Feedback fra operatører, der bekymrer sig om decibel

En entreprenør i Houston, Texas, USA installerede to enheder på en butiksplads i begyndelsen af ​​2025. Ejendomsforvalterens største bekymring var støj fra boligblokken ved siden af; efter tre måneder var den eneste registrerede klage skærmens lysstyrke kl. 23.00, som natplanen fastsatte samme uge. Opladningssiden har ikke haft brug for et servicekald siden.

En indkøbscenterejer i Toronto, Canada fodrer enhederne fra indkøbscentrets 480V-panel og sparede transformatoromkostningerne helt. Elektrikeren bekræftede fasebelastning ved idriftsættelse; deres eneste klage er, at displayskabelonen tog et stykke tid at lære, mens opladningssiden har kørt rent i otte måneder.

En udvikler i Seattle, USA placerede en enhed i en blandet garage, hvor detaillejeren ønskede annonceskærmen. Lejeren rapporterer, at loftet på 60 dB holdt op i deres støjundersøgelse og planlægger nu enheder til yderligere to ejendomme; den lille anke er, at CCS1-kablet føles stivere i vinterkulde end forventet, hvilket er en kabelkappesag, ikke en opladerfejl.

FAQ: 480V-indgang, støjgrænser og 120kW-udgang

Q: Kan denne enhed køre på 380V europæisk strøm?

A: Nej, denne variant er fastgjort til AC480V±10%. Spørg efter 380V-versionen, hvis dit net er 230/400V.

Q: Hvor højt er 60dB egentlig?

A: Omtrent niveauet for en normal samtale, målt 1 meter fra kabinettet under fuld belastning.

Q: Bliver støjen værre om natten?

A: Kun hvis belastning og varme kræver det; blæserhastigheden følger temperaturen, ikke uret.

Q: Hvilken størrelse feeder har en 120kW enhed brug for ved 480V?

A: Omkring 150A pr. fase ved fuld belastning før margen; din ingeniør bør dimensionere afbryderen med frihøjde til indløb og fremtidige tilføjelser.

Spørgsmål: Føjer 32-tommers skærm til støjen?

A: Nej, panelet er passivt afkølet og helt lydløst til enhver tid.

Q: Er en transformer påkrævet?

A: Ikke hvis dit websted har 480V trefaset; enheden er designet til at forbinde direkte til en sådan tjeneste.

Q: Hvad dækker garantien?

A: 2 års standard, der dækker effekttrinnet, displayet og kølesystemet.

Q: Kan vi installere det i Canada?

A: Ja, 480V er standard der, og certificeringsdokumenterne leveres med enheden.
