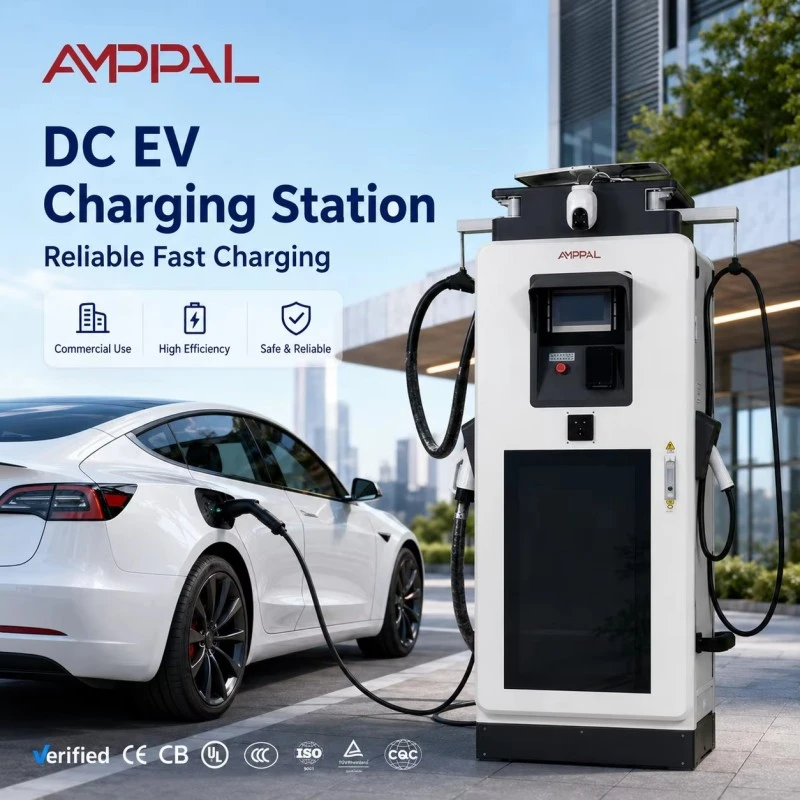

160 kW kommerciel DC-hurtigoplader med digitalt display til motorvejstjenester

Din stations identitet om natten starter med et 32-tommers panel

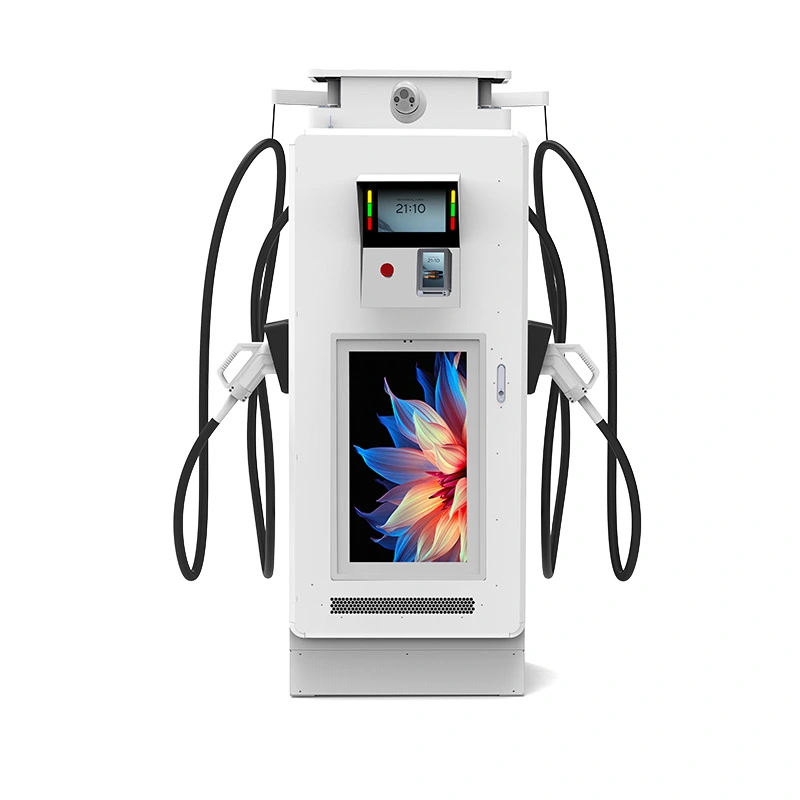

Kør forbi en opladningshub ved 21-tiden. og den station, der fanger din opmærksomhed, er den med en oplyst skærm, ikke den med et mørkt kabinet. Det er logikken bag AF-DC-160-Y-B-M-4-H, en 160kW kommerciel DC-oplader med en 32-tommer 1920×1080 skærm indbygget i fascia. Panelet fungerer først som et brandaktiv – dine farver, dit logo, dine servicemeddelelser kan ses fra gaden – og det er også en seriøs hurtigoplader nedenunder: 160 kW output, CCS1, IP54 og 95 % maksimal effektivitet.

For en kædeoperatør forvandler skærmen hver oplader til et billboard, der også tilfældigvis sælger energi. For en enkelt-site-ejer gør det, at stationen kan findes om natten, hvor de fleste konkurrenter simpelthen forsvinder i mørket.

Uanset hvad, så ændrer displayet ikke, hvordan maskinen oplader: den samme 160 kW DC-udgang, den samme stikadfærd og den samme OCPP-rapportering som vores almindelige kabinetmodel.

Hvad en lys, administreret skærm gør for et opladningsmærke

Nattesynlighed: Et oplyst 32-tommers panel kan læses fra 50 meters afstand på en mørk forplads, hvilket forkorter førerens beslutning om at trække ind.

Én visuel identitet på tværs af websteder: den samme skabelon, de samme farver, den samme logoposition på hver enhed i dit netværk.

Skærm som wayfinding: Vis live stall-status, forbindelsestype og kø-tip i stedet for at bolte på et statisk skilt.

Fejlkommunikation: når en pistol er ude af drift, fortæller panelet chaufføren, inden de stiger ud af bilen.

Anti-genskin og automatisk lysstyrke: Displayet forbliver læseligt i middagssol og dæmpes om natten, så det aldrig blænder nærgående trafik.

Kuldeklassificeret panel: skærmen bliver ved med at køre ved -25°C, hvor skærme i forbrugerkvalitet frost op og bliver mørke.

Tekniske specifikationer

Fabriksspecifikation af AF-DC-160-Y-B-M-4-H nøjagtigt som afsendt.

Steder, hvor 160 kW og en stor skærm forstærker hinanden

Motorvejskorridorstationer: Det oplyste panel fungerer også som et fyrtårn, der trækker trafikken væk fra motorvejen efter mørkets frembrud.

Tankstationskonverteringer: et brændstofmærke bevarer sin visuelle identitet, mens det tilføjer hurtig opladning til forpladsen.

Indkøbscentre og byknudepunkter: skærmen annoncerer indkøbscentrets egne begivenheder til chauffører, der har parkeret i 20-30 minutter.

Hotel- og lufthavnsparkering: velkommen gæster med ejendommens mærke, indtjekningsinstruktioner og priser.

Forhandlernetværk: Én displayskabelon bærer brandkampagnen på tværs af hver by, gruppen opererer i.

Fra automatisk lysstyrke til fejlbannere: Hvordan skærmen opfører sig

En lyssensor på fascien aflæser den omgivende lysstyrke og driver baggrundsbelysningen op eller ned kontinuerligt. I direkte sol løftes panelet til fuld effekt; efter skumringen trapper den ned i etaper, så den forbliver læselig uden at gløde som et fyrtårn.

Skærmcontrolleren kører et uafhængigt system fra opladercontrolleren. Den henter indhold fra skyen - billeder, klip eller skabelonfeeds - mens opladeren udgiver statusbegivenheder til den via den interne bus. Hvis panelet genstarter, fortsætter opladningen urørt.

Brandskabeloner administreres centralt: Skift en kampagne én gang, og hver enhed i flåden trækker den nye version ved sit næste synkroniseringsvindue. Udrulning til et netværk med 40 enheder tager en dag, ikke en måned. Offline-enheder beholder simpelthen den sidste gode skabelon, indtil forbindelsen vender tilbage.

Certificerings- og pålidelighedstjek for en skærm, der kører 24/7

CE- og TUV-typegodkendelse omfatter display-delsystemet, ikke kun kraftelektronikken.

UL og CB elektriske testrapporter er tilgængelige for eksportdokumentationsfilen.

Paneldesignet består en 1.000 timers on-off og termisk cykling test, før modellen frigives, og dækker den værste reelle arbejdscyklus, en forplads kan kaste på den.

96-timers saltspraytest på kabinettet og skærmrammen.

Baggrundsbelysningens levetid er vurderet til kontinuerlig daglig drift, og et ekstra panelsæt tilbydes med flådebestillinger.

Effekttrinnet får stadig sin egen 48-timers fuld-load burn-in med serielt bundne logfiler.

Bygning af 160 kW kabinettet bag mærkepanelet

Trin 1. Skabe starter som stålspoler skåret på CNC-laserlinjer og svejset på FANUC-robotarme.

Trin 2. Paneler er dannet på TRUMPF kantpresser og pulverlakeret internt.

Trin 3. Skærmunderenheden - panel, baggrundsbelysningsdriver og lyssensor - er bygget og kalibreret på en dedikeret bænk.

Trin 4. AC-fordeling og overspændingsbeskyttelse er forbundet med AC-ledningen.

Trin 5. Højdensitets ensrettermoduler til 160kW er monteret på DC-ledningen.

Trin 6. Belastningstest kører kabinettet på fulde 160 kW med termiske aflæsninger registreret pr. enhed.

Trin 7. En 48-timers indbrændingscyklus opladesessioner og screen-kampagner sammen.

Trin 8. Afsluttende visuel inspektion, seriebinding og kasse; en million kumulative enheder afsendt gennem 2024.

Hvornår skal man købe 160 kW-skærmmodellen - og hvornår skal man ikke

Vælg det, når din station er et varemærke: et korridorknudepunkt, en ombygget brændstofplads eller et flagskib i centrum. Du får 160 kW reel gennemstrømning og en skærm, der holder stedet synligt efter mørkets frembrud, hvor de fleste konkurrerende stationer ligner grå kasser.

Vælg den almindelige version i stedet, hvis dit mål er en minimumspris pr. pistol, og ingen administrerer webstedets udseende. Skærmen tjener kun sin pris, når der er nogen, der ejer indholdet og brandstandarderne bag.

Tjek tjenesten før du forpligter dig: 160kW har brug for en feeder, der rent faktisk kan levere den. Indgangen er AC480V±10%, så bekræft først din transformer- og afbrydervurdering - vi sender en tjekliste med sitedata med hvert tilbud. Hvis webstedet ikke kan levere strømmen, vil ingen mængde af skærmens lysstyrke gøre stationen levedygtig.

Hvorfor kæder standardiseres på AMPPAL-skærmenheder

Én skabelonmotor: mærkefarver, skrifttyper og logoregler anvendes konsekvent på tværs af hver enhed, du implementerer, i hvert land, du opererer i.

15-20 arbejdsdages levering efter trækgodkendelse, med MOQ fra én container og betalingsbetingelser, vi guider dig igennem på tilbudsstadiet.

OEM/ODM med brugerdefineret frontpanel, startskærm og stikmuligheder; CCS1 er standard, andre på forespørgsel.

CE-, TUV-, UL- og CB-certificering, med rapportkopier inkluderet i tilbuddet.

Support fra et team, der driver 200+ stationer af sine egne, så feltproblemer er velkendte, ikke teoretiske.

Forsendelse og installation af vitrineskabet til udlandet

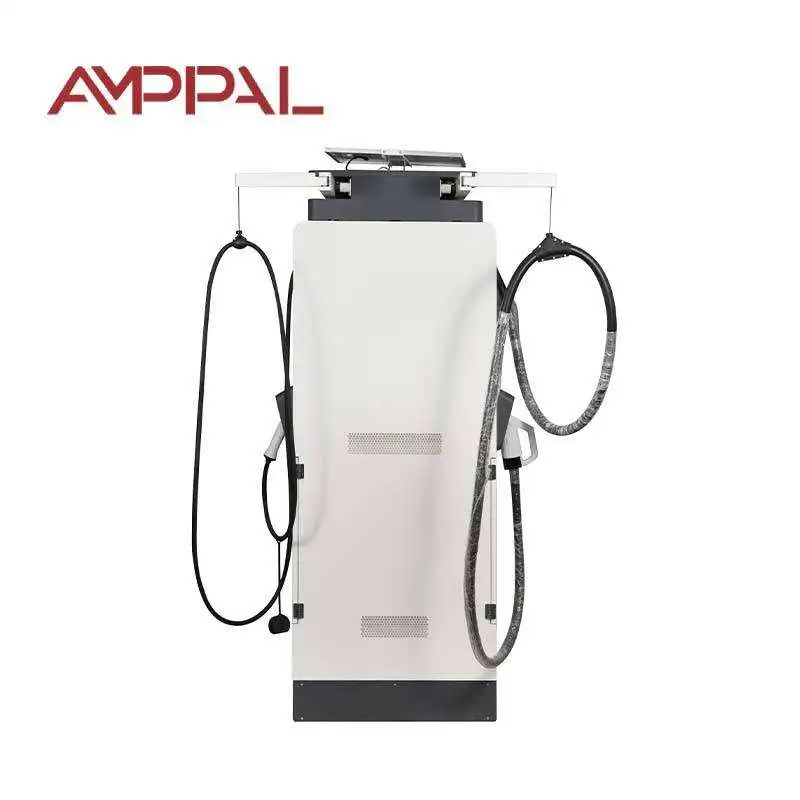

1800 × 750 × 690 mm kabinettet sendes opretstående i en trækasse med stålramme. Displayet får et skumbetræk og en krydsfinerhætte; stikket og kablet kører i en separat polstret boks inde i samme kasse. Kassen er dimensioneret, så enheden aldrig ligger på ryggen, hvilket beskytter panelet og den interne strømbus.

Hver kasse har gaffellommer og fire løftepunkter, og kasseplanen sendes sammen med tilbuddet, så containerladningen matcher din ordre nøjagtigt.

Vilkårene er FOB Ningbo eller CIF til destination. Faktura, pakkeliste, konnossement, oprindelsescertifikat og testrapporter udstedes inden for 3 arbejdsdage efter lastning.

Eftersalg: Hvad den 2-årige dækning omfatter for displayenheder

Display, baggrundsbelysningsdriver og lyssensor er dækket af standard 2-års garanti.

Reservepanelsæt er på lager, og garantifejl sendes på tværs inden for 5 arbejdsdage.

Fjerndiagnostik læser både opladerloggen og skærmcontrollerloggen fra én grænseflade.

Firmware og skærmskabeloner opdateres trådløst uden et webstedsbesøg.

Vi leverer en kvartalsvis inspektionstjekliste for panelet, dets tætning og baggrundsbelysningsadfærd.

Brugsnoter: Hold skærmen skarp i varme og kolde klimaer

Forkert: montering af enheden, så panelet vender mod eftermiddagssolen uden skygge. Højre: orienter fascien væk fra direkte blænding, hvor det er muligt; den automatiske lysstyrke klarer resten.

Forkert: Brug af skrappe opløsningsmidler på panelet. Til højre: Tør af med en blød, fugtig klud, fordi aggressive rengøringsmidler beskadiger antirefleksbelægningen.

Forkert: blokering af skabets sideindtag med et sandwich-board-skilt. Til højre: Hold en hel meters afstand rundt om luftstrømmen.

Forkert: at lade panelet stå med fuld lysstyrke hele natten i en boligzone. Til højre: Indstil den mørke tidsplan for natten i indholdsportalen.

Forkert: ignorerer en modlysadvarsel i logfilerne. Til højre: Bestil reservepanelsættet og planlæg udskiftningen, før skærmen bliver mørk.

Brand Managers og stationsoperatører på displayenheden

En brændstofforhandler i Riyadh, Saudi-Arabien konverterede to forpladser i slutningen af ​​2024 og kører skærmen med sin egen loyalitetskampagne. Stedschefen siger, at aftentrafikken steg mærkbart, men panelet er varmt at røre ved i sommersolen, og de bad om en skyggemulighed.

En indkøbscenteroperatør i München, Tyskland bruger en 160 kW enhed med lejerkartoteket på skærmen. Efter ni måneder har displayet været den mest pålidelige komponent i stationen; deres klage er, at skabeloneditoren mangler et par layoutmuligheder, de ønskede. De kører nu mappen som et roterende billedsæt i stedet for.

En bilforhandlergruppe i Santiago, Chile afspiller mærkefilmen på panelet uden for sit flagskibsudstillingslokale. Skærmen håndterer kystfugtighed uden problemer, selvom IT-lederen ønsker, at synkroniseringsintervallet var konfigurerbart pr. sted.

Ofte stillede spørgsmål: Digital skiltning på kommercielle opladere

Spørgsmål: Er 32-tommer skærmen lys nok til udendørs brug?

A: Ja. Automatisk lysstyrke tilpasser sig direkte sol og dæmpning om natten, og læsbarheden er verificeret i vores udendørs testbugt ved fuld middagssol.

Q: Fungerer skærmen ved -25°C?

A: Ja. Panelet er klassificeret til enhedens fulde -25°C til +50°C driftsområde.

Q: Kan vi køre én kampagne på tværs af mange stationer?

A: Ja. Indhold administreres centralt og synkroniseres til hver enhed efter den tidsplan, du har angivet.

Sp.: Påvirker displayet 160 kW output?

A: Nej. Skærmen har sin egen strømforsyning og deler aldrig køretøjets output.

Q: Hvad sker der, hvis skærmen fejler?

A: Opladeren bliver ved med at fungere. Panelet skiftes ud med reservesættet, mens enheden forbliver online.

Q: Can the screen show live charging status?

A: Ja. Opladeren udgiver statushændelser til displayet over den interne bus, så chaufførerne ser reel information, ikke en dåseanimation.

Q: Er panelet dækket af garantien?

A: Ja, 2 års standard, inklusive baggrundsbelysningsdriveren og lyssensoren.

Q: Tilbyder du brugerdefinerede fascia-farver?

A: Ja, under OEM-programmet, med dit logo påført på kabinettet og startskærmen.
