180 kW Heavy-Duty integreret DC hurtig elbiloplader til kommercielle flåder

Hvad dette 180 kW kabinet er, og hvorfor O&M bestemmer dets levetidsomkostninger

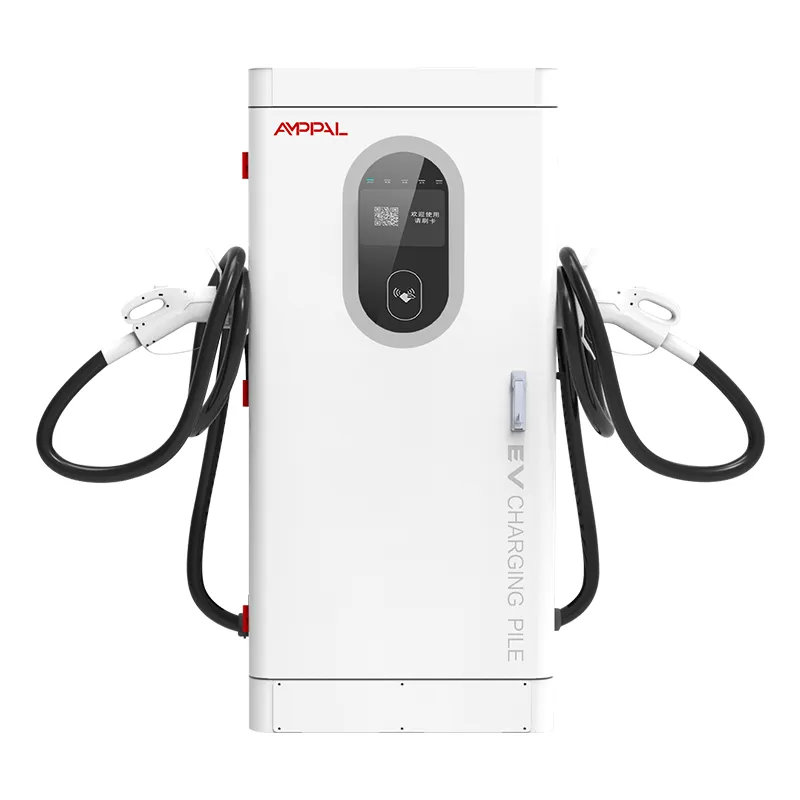

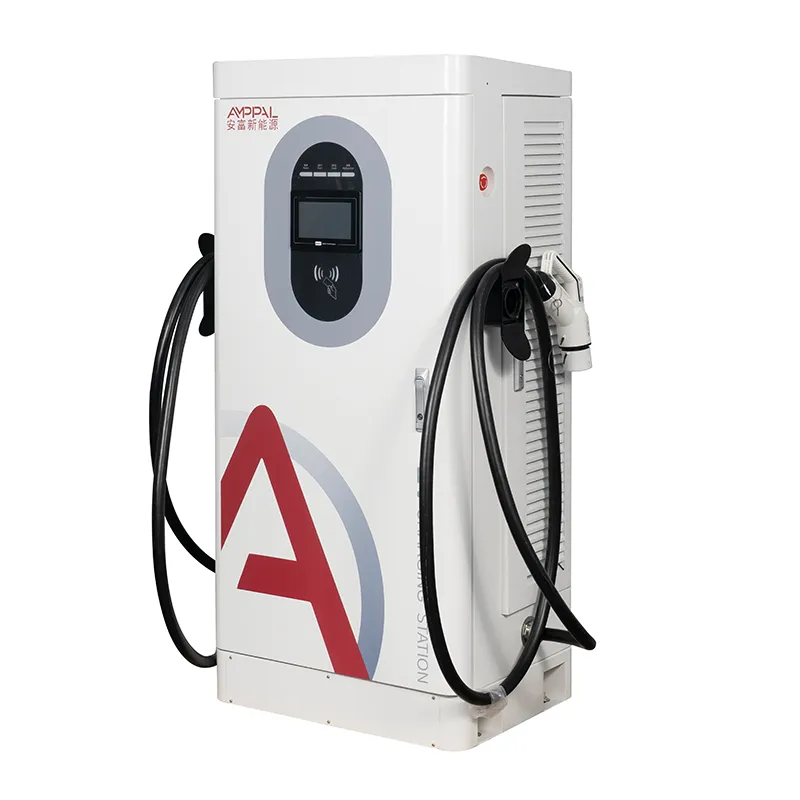

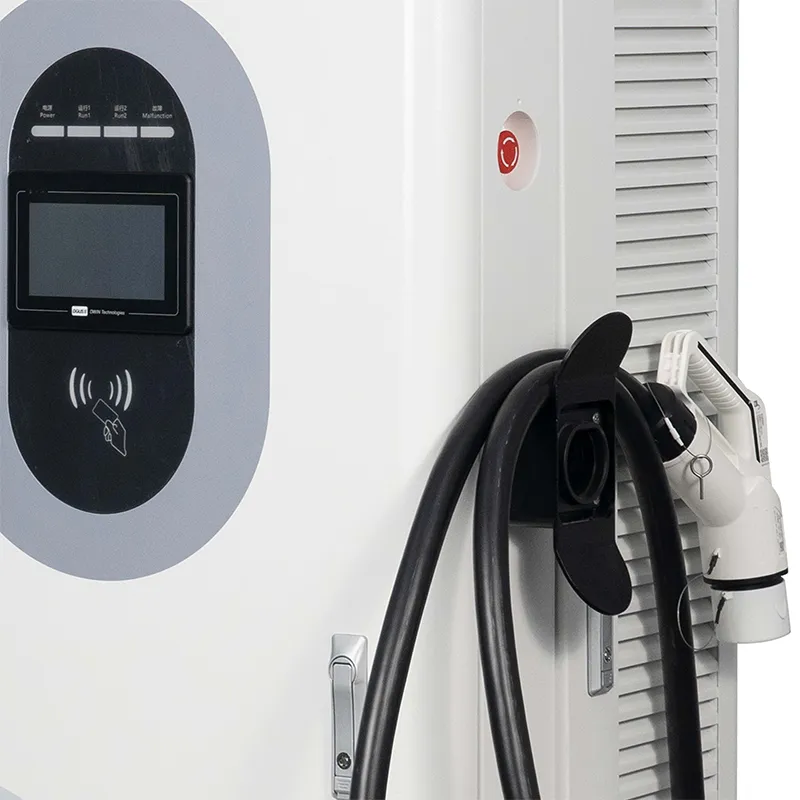

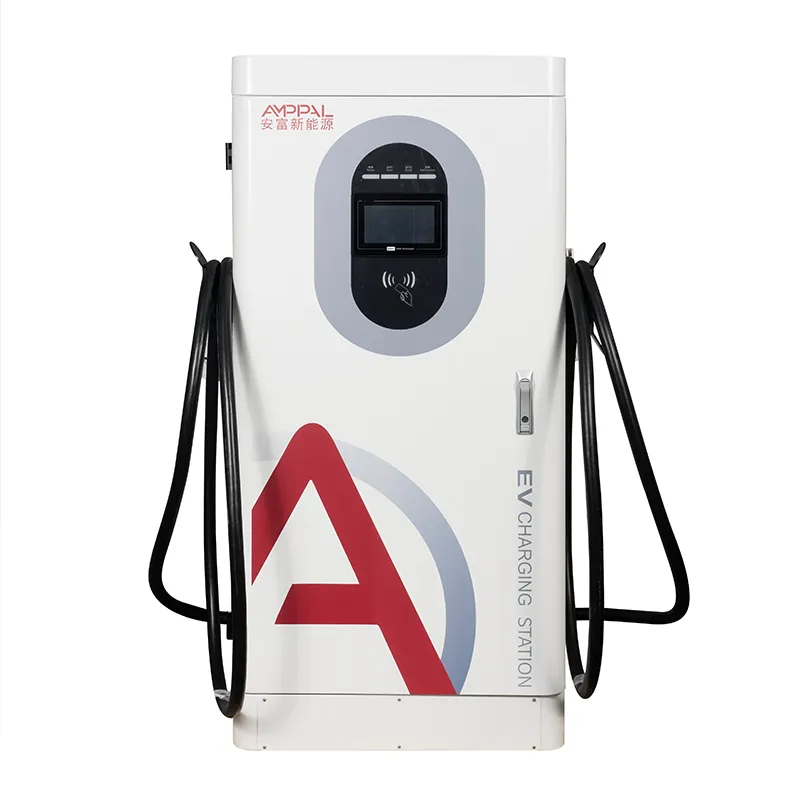

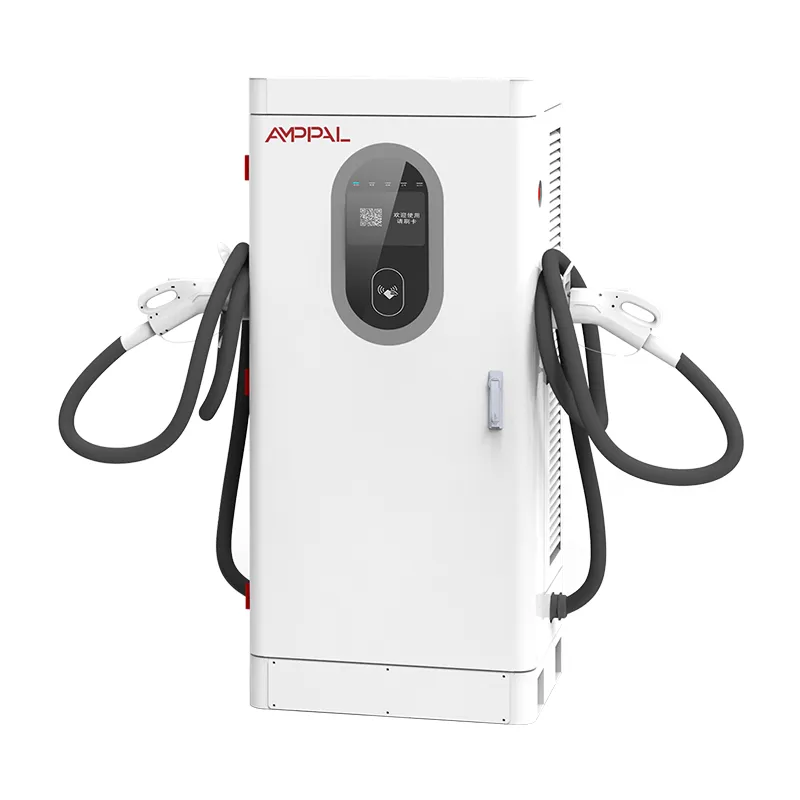

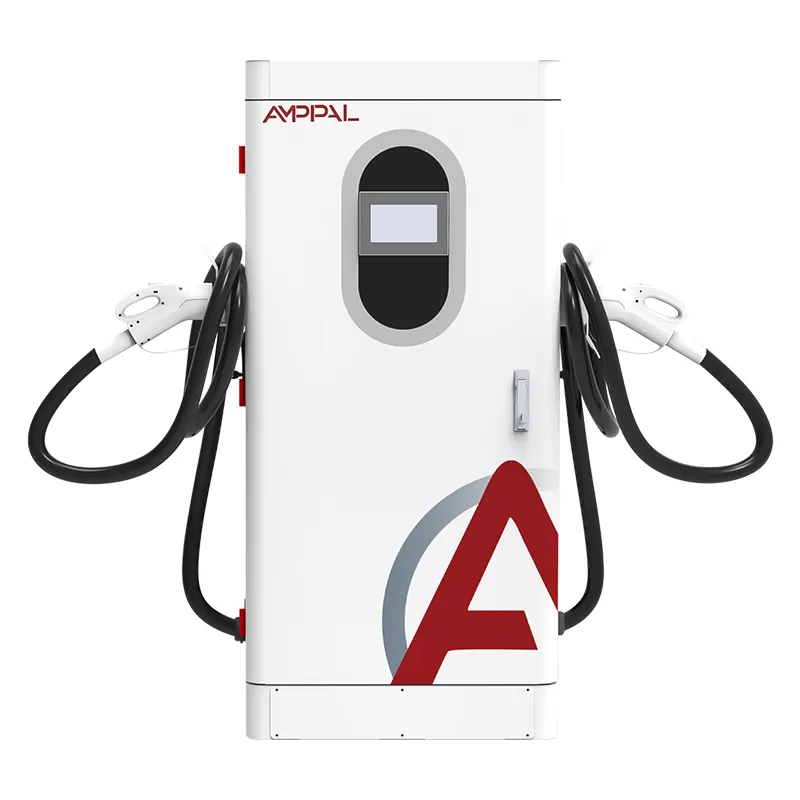

En 180kW DC hurtigoplader er normalt den dyreste maskine på et lille sted og den mindst overvågede. AF-DC-180-Y-B-O-4-H er et gulvstående integreret kabinet: strømmoduler, controller, 7-tommer berøringsskærm, RFID-læser, kortterminal og to ladepistoler inde i en 1620 × 750 × 560 mm krop. Bolt den til en pude, foder den AC380V, og den kører, uden at nogen ser.

Købsprisen er måske en tredjedel af, hvad denne maskine koster over otte år. Resten er tab, nedetid og servicebesøg, hvorfor denne model bruger sit ingeniørbudget på fejlsøgning og fjerngenopretning. Tretten sikkerhedsfunktioner, OCPP-alarmrapportering og en servicemodel bygget op omkring betyder tid til reparation. Køberne er normalt flådeoperatører og anlægsejere uden en ingeniør på lønningslisten, så maskinen skal forklare sine egne problemer.

De 13 sikkerhedsfunktioner og den fejl, hver enkelt fanger

Hver beskyttelse er knyttet til en specifik fejltilstand, ikke boltet på som et afkrydsningsfelt. I den rækkefølge en fejl ville ramme maskinen:

Isolationsovervågning holder øje med DC-siden for en langsom lækage til jord, den klassiske ældningskabelfejl. Den alarmerer ved en fastsat tærskel i stedet for at vente på en hård kortslutning.

Polaritetsbeskyttelse blokerer output, hvis en pistol møder omvendte stifter, hvilket beskytter køretøjets elektronik mod en skødesløs forbindelse.

Lynbeskyttelse shunter inducerede spidser på både AC-indgangen og DC-udgangen, et reelt problem på udsatte landdistriktspuder.

AC-overspænding, underspænding og fasetab skærer enheden uden for 380V ±15%, så brunouts og netsvulster når aldrig strømmodulerne.

DC-overstrøm, kortslutning og udgangsoverspænding er tre separate trips, fordi en beskadiget pistol, et fejlbehæftet modul og et køretøj, der opfører sig dårligt, hver har brug for en anden reaktion.

Overtemperaturnedlukning, overvågning af pistoltemperatur, restlækagedetektion, nødstoppet og det låste kabinet fuldender det termiske og menneskelige sikkerhedslag.

Tekniske specifikationer

Steder, hvor 180 kW kabinettet fortjener sit ophold

Uovervågede overnatningsdepoter, hvor en fejl kl. 02.00 betyder en død flåde kl. 06.00.

Detail- og restaurantområder, der lukker om natten, men som stadig har brug for maskinerne for at forblive online.

Steder i landdistrikter eller korridorer, hvor ét servicebesøg koster en hel dags rejse.

Små kommercielle flåder, der kører varevogne efter en stram daglig tidsplan.

Markeder med tynde lokale supportnetværk, hvor fjernopløsning er den eneste hurtige mulighed.

Fra fejl til rettelse: Workflowet for fjerndiagnose

Når en beskyttelse udløses, skriver kabinettet en fejlregistrering med et tidsstempel, modulserienummer og målte værdier og skubber den derefter til din platform over OCPP 1.6j. Du kan se fejlkoden på instrumentbrættet - isolationsalarm, stik over-temperatur, gitter-dip - før den næste chauffør ankommer.

To af hver tre alarmer, vi ser i marken, er selvhelbredende eller falske: et støvet stik rapporterer høj temperatur én gang, et netdip udløser underspænding i to sekunder. Arbejdsgangen er derfor: læs koden, tjek strømspændings- og temperaturværdierne i portalen, og vælg derefter mellem fjernnulstilling og et besøg på stedet.

Hvis en fjernnulstilling rydder hændelsen, forbliver den logget for garanti- og forsikringsregistreringer. Hvis ikke, fortæller koden teknikeren, hvilken skuffe der skal åbnes; de fleste mekaniske rettelser er et stikskift eller en moduludskiftning, begge kan udføres med en 13 mm skruenøgle og et ekstra modul.

Alarmsværhedsgraden er opdelt i platformen: informationshændelser logges stille, mens isoleringsalarmer og pistolovertemperatur udløser en SMS eller e-mail til den vagthavende tekniker. På den måde får et nattevagtproblem en morgenbeslutning i stedet for en eftermiddagsopdagelse.

Certificeringer på filen og testene bag dem

CE-, CB-, TÜV-, UL- og CCC-certifikater for denne model er tilgængelige som kopier på forespørgsel.

De 13 sikkerhedsfunktioner er i overensstemmelse med EN IEC 61851-1:2019 og 61851-23:2014.

Hver batch kører en 48-timers indbrænding ved 40°C omgivelsestemperatur med output, effektivitet og kommunikation logget.

Et prøveskab fra hver batch går gennem det 96-timers saltspraykammer.

Hver beskyttelsesudløsning er funktionstestet på fabrikken, ikke kun dokumenteret.

Kontrol af højpotentiale (hipot) og jordforbindelseskontinuitet gentages på færdige enheder, og resultaterne vedhæftes den serielle post.

Inde i bygningen: Otte trin fra metalplade til kasse

CNC-stansning, bukning og laserskæring af kabinettet, derefter svejsning og pulverlakering.

En batchprøve kommer ind i 96-timers saltspraykammeret, mens produktionen fortsætter.

AC-indgangstrin og jævnstrømsmoduler er bygget på separate linjer og aldrig blandet.

Indgående inspektion på SiC-moduler, stik, RFID-kort og kortterminalen.

Ledningsføring med drejningsmomentkontrollerede klemmer og en visuel QC-gennemgang på hvert led.

48-timers indbrænding ved 40°C logge output, effektivitet og kommunikationsstabilitet.

Funktionstest af hver beskyttelsesudløsning, inklusive en tvungen isolationsalarm.

Pakning, palletering og fotorapport før forsendelse med serienumre.

Størrelsesguide: Når dette 180 kW kabinet ikke er noget for dig

Hvis dit websted kun betjener 400V biler i 30-minutters sessioner, er 180kW mere maskine, end trafikken berettiger; en 120kW enhed ved lavere capex rydder den samme kø. Og hvis du har brug for efterfyldninger på under 30 minutter til 800V-lastbiler, er dette også det forkerte valg - den arbejdsbyrde ønsker væskekøling.

AF-DC-180-Y-B-O-4-H passer til steder med en 160-250 kVA transformer tilgængelig og økonomi drevet af oppetid snarere end hovedstrøm. Hvis netoverholdelse eller betalingsmetoder er din største bekymring, deler vores 80kW- og 60kW-modeller den samme kabinetplatform.

Køb den maskine, din transformer faktisk kan fodre. En 180 kW enhed på et svagt net, der aldrig leverer mere end 100 kW, er et emblem, ikke en forretning.

Hvorfor operatører bestiller direkte fra fabrikken

Prøveordrer accepteret fra 1 enhed til nye markeder; containerpriser for 10+ enheder.

Lageropbygning orlov i 15-20 arbejdsdage; OEM-varianter tilføjer omkring 7-10 dage.

Garantikrav går til producenten, ikke gennem en forhandlerkæde.

Prisen for reservemodulet aftales ved køb, så reparationsomkostninger kendes på forhånd.

Engelsktalende fjernsupport med adgang til din OCPP-platform under idriftsættelse.

Pakning, lastning og forsendelsesdokumenter

Skabet sendes opretstående i en krydsfinerkasse på ca. 1720 × 850 × 660 mm, med skumhjørneblokke og en fugtpose. Løfteøjer på rammen lader en gaffeltruck eller kran flytte hele enheden uden at vippe den.

Indlæsningsplaner beregnes ud fra kassedimensionerne pr. ordre; fire skabe pr. 40 fods container er en typisk standardplan, der er afstivet ved fastgørelsesskinnerne.

Eksportpakkeliste, handelsfaktura og certifikater ledsager forsendelsen; originale certifikatkopier sendes separat.

Eftersalg: MTTR, reservesæt og 2-års løbetid

To års standardgaranti dækker strømmoduler, controller, HMI, stik og kortterminalen; forbrugsvarer som kabler er dækket mod fabrikationsfejl.

Anbefalede reservedele til et uovervåget sted: et strømmodul og et kontrolkort pr. fire kabinetter, leveret med ordren.

Typiske opløsningstider: fjernnulstilling ca. 15 minutter, stikskift ca. 30, moduludskiftning ca. 45.

Teknikere kan deltage i en live OCPP-session med din platform under diagnose.

Firmwareopdateringer skubbes over netværket, så rettelser ankommer uden besøg.

En halvårlig forebyggende kontrol - filtre, drejningsmomenteftersyn, stikslid - er en del af den anbefalede vedligeholdelsesplan.

Installation og vedligeholdelse: Forkert vs rigtigt

Forkert: at stille skabet på bar jord. Til højre: en 150 mm betonpude, ankerbolte og dræn, der skråner væk fra døren.

Forkert: begraver strøm- og kommunikationskabler løs. Til højre: separate rør med et træksnor til senere udskiftning.

Forkert: ignorerer den kvartalsvise luftfilterkontrol. Til højre: Rengøring eller udskiftning af filtre før den varme årstid, ikke efter en tur.

Forkert: behandler en isolationsalarm som en blød advarsel. Til højre: isolering af pistolen, logning af aflæsningen og kontrol af stikfugtigheden først.

Forkert: udskiftning af et modul, mens kabinettet er strømførende. Højre: spærre, bekræft standby-LED'en, og skub derefter reservedelen ind.

Tre operatører taler om at holde 180kW-enheder online

En logistikoperatør i De Forenede Arabiske Emirater driver fire enheder i et uovervåget ørkendepot. Støv var den virkelige fjende: Isoleringsalarmer dukkede op to gange om måneden om sommeren, og fjernnulstilling håndterede de fleste af dem før skiftet kl. Hans klage er ærlig - berøringsskærmen blænder i direkte sol, så HMI'et er svært at læse ved middagstid.

En brændstofstationskæde i Kasakhstan så alarmer om fasetab med få ugers mellemrum om vinteren. Det lokale net faldt kortvarigt, kabinettet loggede det, og dashboard-tendensen gjorde netoperatørens fejl synlig inden for en uge. Der var ikke behov for besøg på stedet.

Et butikscenter i Mexico havde kontakttemperaturalarmer på 40°C dage. Rengøring af kontakterne og udskiftning af en slidt pistol løste det; reservepistolen var ankommet med den originale ordre, så reparationen tog en time.

Ofte stillede spørgsmål: Kørsel af en uovervåget 180 kW-side

Spørgsmål: Hvad sker der, når enheden udløses kl. 02.00?

A: Fejlen logges og skubbes til din platform over OCPP; en fjernnulstilling fra portalen gendanner de fleste hændelser.

Q: Hvordan læser jeg en fejlkode?

A: På 7-tommers skærmhændelseslog eller på din platform; hver kode er knyttet til et afsnit i servicemanualen, og live-værdier vises ved siden af ​​koden.

Q: Hvilken MTTR skal jeg planlægge?

A: Omkring 15 minutter for fjernnulstilling og 45 minutter for et modulskifte på stedet.

Sp: Har isoleringsalarmer altid brug for en tekniker?

A: Nej. Tjek først fugt og snavs i stikket; mest klar efter rengøring og en nulstilling. Kun vedvarende eller gentagne alarmer behøver et besøg.

Q: Kan én person erstatte et strømmodul?

A: Ja. Modulet i skuffestil glider ud efter nedlukning; manualen dækker det på omkring to sider.

Q: Hvilke reservedele skal jeg have?

A: Et strømmodul og et kontrolkort pr. fire kabinetter er vores sædvanlige anbefaling.

Q: Dækker garantien lynskader?

A: Overspændingshændelser inspiceres fra sag til sag; de udskiftelige overspændingsafledere er standard feltdele.

Q: Kan 180kW blive ved med at oplade uden internet?

A: Ja. Opladningen fortsætter offline, og transaktioner gemmes og skubbes, når linket vender tilbage.
