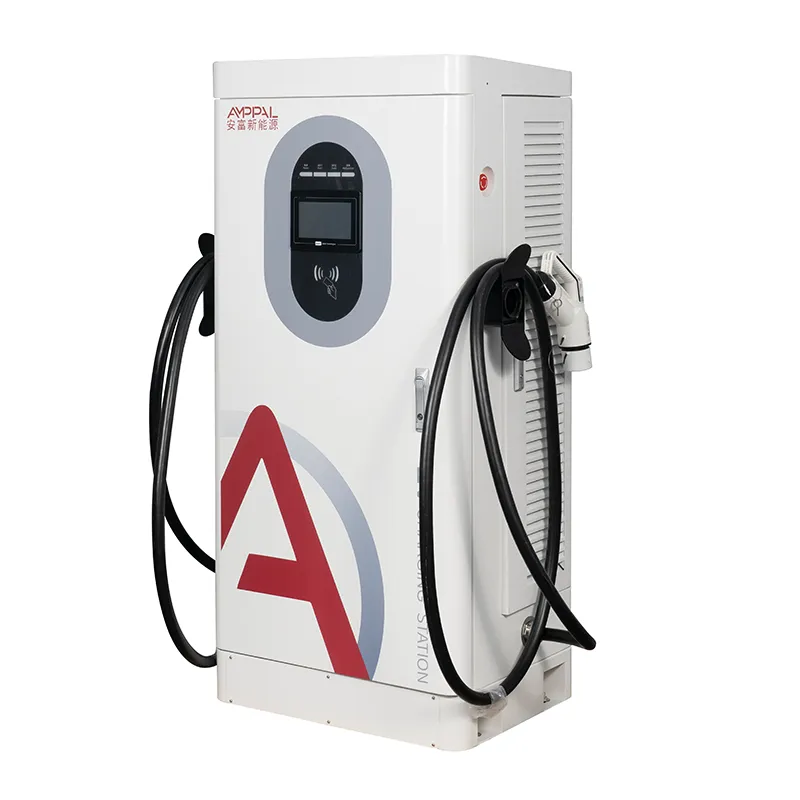

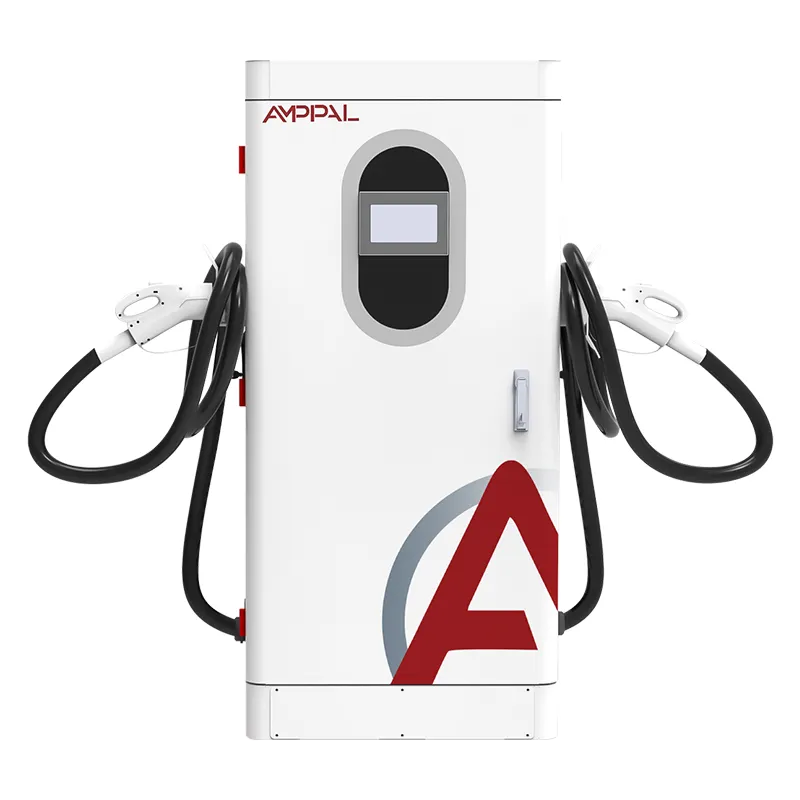

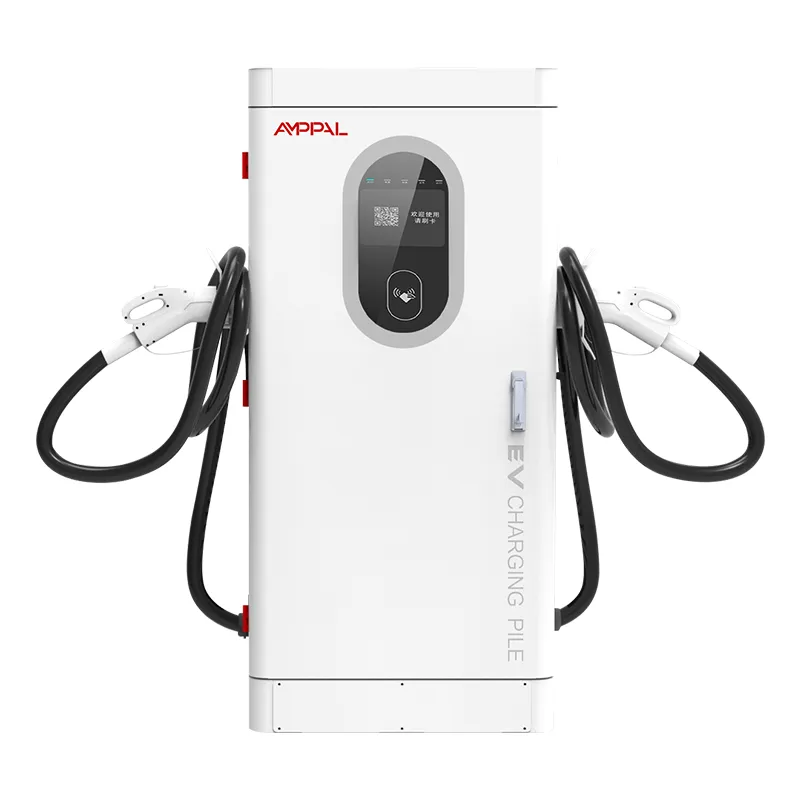

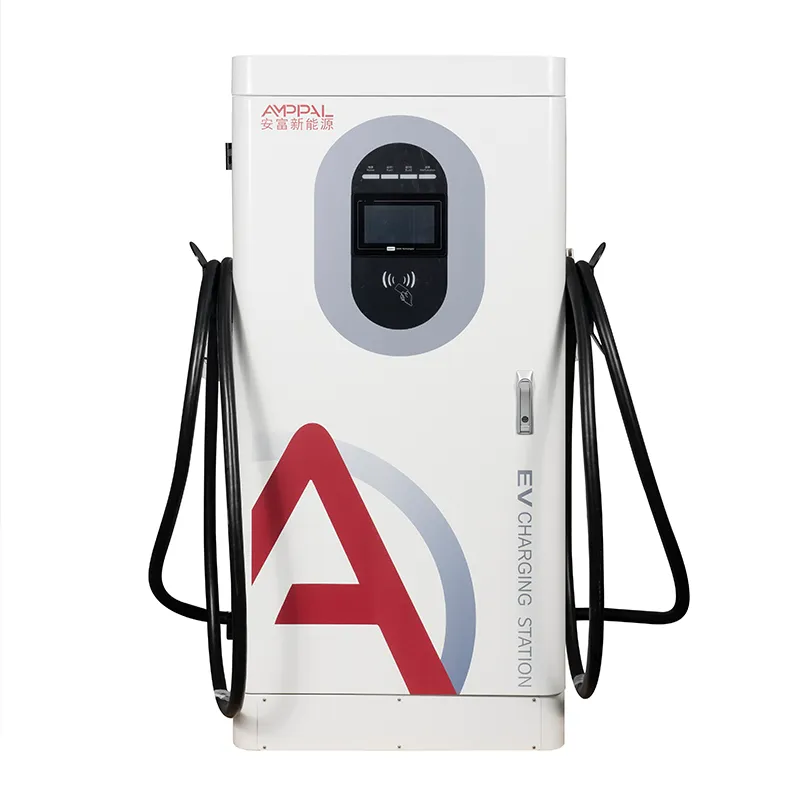

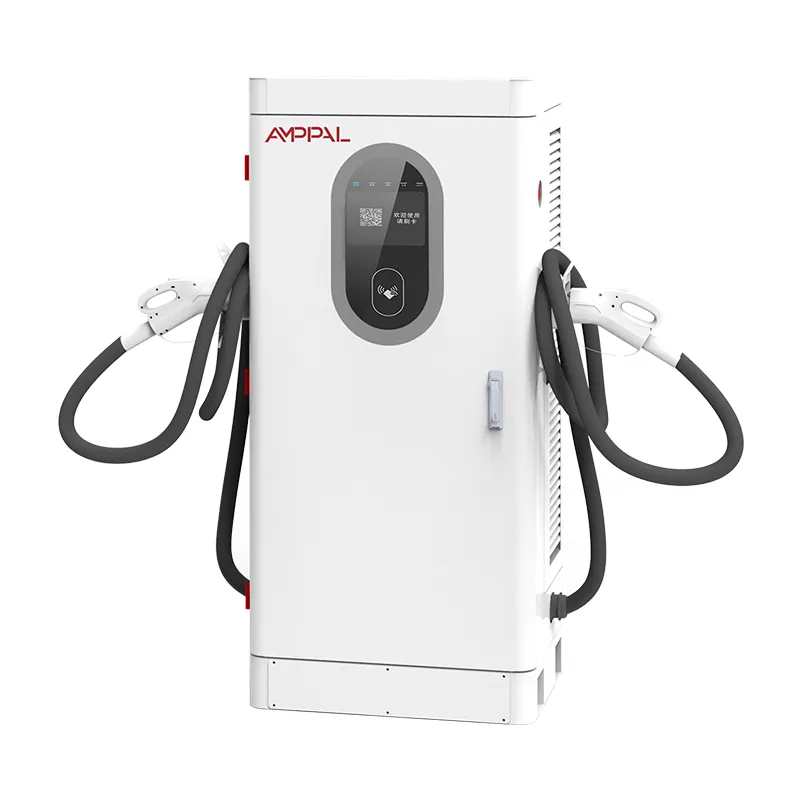

200kW Ultra-High-Power integreret DC EV-oplader til elektriske busflåder

200 kW kabinettet, der behandler software som en del af hardwaren

De fleste opladningsfejl er ikke strømsvigt. De er platformsfejl - en oplader, der ikke vil tale, en takst, der ikke opdateres, en transaktion, der ikke vil forenes - og de koster penge uden en sprunget sikring i syne. AF-DC-200-Y-B-O-4-H er en 200kW integreret DC-hurtigoplader designet så softwarelaget er lige så brugbart som effekttrinnet.

OCPP 1.6j er det sprog, som dette kabinet taler med din backend; Ethernet, 4G og WiFi er rørene; RFID, APP og Plug & Charge er, hvordan en chauffør beviser, hvem de er. Hvert valg er knyttet til en anden driftsmodel, og denne side gennemgår dem alle i den rækkefølge, du møder dem. Vi offentliggør også listen over platforme, vi har valideret imod, så en køber kan tjekke kompatibiliteten før underskrivelse, ikke efter levering.

Tre måder at forbinde på, og hvornår hver enkelt vinder

Ethernet er standard for permanente stationer: laveste latenstid, ingen signalproblemer og den mest stabile operatør for en fuld OCPP-session.

4G passer til fjerntliggende og uovervågede steder, hvor kabler er dyrt; et lokalt SIM plus APN-indstillinger få enheden online på få minutter.

WiFi passer til midlertidige eller indendørs installationer, der deler et eksisterende netværk, selvom overfyldte bånd kan forårsage hjerteslagsforsinkelser.

Failover er automatisk: kabinettet overvåger OCPP-hjerteslag, og hvis det primære link falder, flytter det til backup uden et manuelt trin.

Uanset røret, bliver transaktioner og målerværdier bufferet lokalt under udfald, så et hul i forbindelsen betyder aldrig et hul i indtægtsregistreringer.

Tekniske specifikationer

Implementeringer, hvor backend-integration betyder mest

Multi-brand stationer, hvor én platform skal håndtere opladere fra flere producenter uden særlige tilfælde.

Websteder med time-of-use tariffer, der ændres dagligt og presses eksternt af operatøren.

Roaming-netværk, hvor en chaufførs hjemmeapp skal godkende en udenlandsk oplader.

Virksomheds- og flådedepoter, der har brug for omkostningsallokering og brugsrapporter pr. chauffør.

Tilskudte eller reviderede projekter, hvor hver kWh skal kunne spores til en transaktionspost.

Hvordan OCPP 1.6j onboarding faktisk fungerer

Idriftsættelse starter med identitet: Vi indstiller opladerens serie, OCPP-version og legitimationsoplysninger fra fabrikken, og du indtaster serverens URL plus autorisationsnøgle i HMI'et. Ved første opstart sender kabinettet BootNotification; platformen svarer med Accepteret og et hjerteslagsinterval, normalt 60 sekunder.

Dernæst kommer konfiguration: takster, connectortyper, offline transaktionsindstillinger og displaysprog ankommer som ChangeConfiguration-meddelelser fra platformen. Vi kører derefter standardtestsekvensen - StartTransaction, MeterValues, StopTransaction og et DataTransfer-tjek - med dit team, før enheden går live.

Det samme flow gentages, når du skifter platform senere, hvilket er almindeligt, når operatører konsoliderer backends. Intet ved 200kW-enheden låser dig til én leverandørs sky, og vores ingeniører kan deltage i migreringsopkaldet for at holde overdragelsen under en time.

Sikkerhed er en del af den samme opsætning: TLS-kryptering på OCPP-kanalen, en autorisationsnøgle i stedet for en delt adgangskode og mulighed for at rotere nøgler uden et webstedsbesøg. Certifikater og nøgler bor i controlleren, ikke på det offentlige netværk.

Plug & Charge, RFID og APP: Hvad ændrer sig for backend

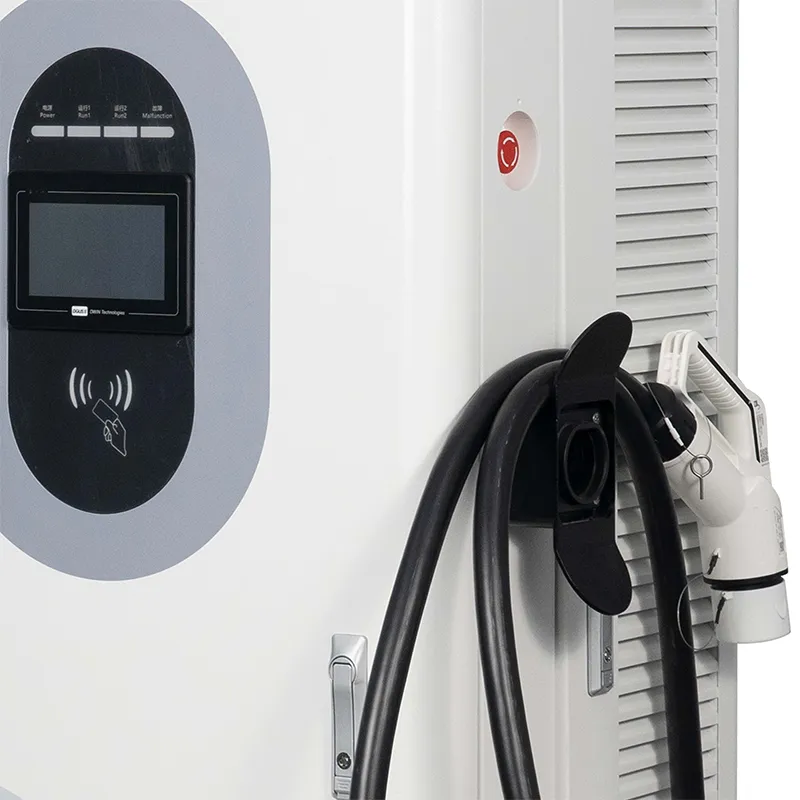

RFID er arbejdshesten: et kort eller en fob trykker på læseren, kabinettet tjekker hvidlisten med platformen, og opladningen starter på få sekunder. Billig og velkendt, men kort skal udstedes og erstattes, når de tabes.

APP-opladning flytter checken til telefonen: scan QR eller vælg opladeren i appen, godkend, og sessionen er knyttet til kontoen. Intet kort at miste, men chaufførens dataforbindelse skal være i live.

Plug & Charge (ISO 15118) lader bilen identificere sig over kablet ved hjælp af sit certifikat, så chaufføren tilslutter sig og går væk. Det er det glatteste flow og det, der har brug for et certifikatstyringssystem på backend; vi sender skabet klar, og din platform gør det muligt. Backend har også de kontraktbeviser, der afgør, hvilke køretøjer der accepteres – uden dem falder bilen blot tilbage til RFID eller APP.

Certifikater og de prøver, der understøtter dem

CE-, CB-, TÜV-, UL- og CCC-certifikater er indeholdt for denne model og deles efter anmodning.

De 13 sikkerhedsfunktioner falder ind under EN IEC 61851-1:2019 og 61851-23:2014.

Hver enhed flashes med sin endelige firmware på fabrikken, så versionen på kassen matcher certifikatet.

48-timers indbrænding ved 40°C logger output, effektivitet og OCPP-hjerteslagsstabilitet.

En prøve fra hver batch kører 96 timer i saltspraykammeret.

Netværkshåndtryk med en test OCPP-server er en del af den endelige QC, ikke en kundeoverraskelse.

The Eight-Stations Assembly Trail

Indkapsling: CNC-stansning, laserskæring, bukning og svejsning, derefter pulverlakering.

Separate linjer til AC-indgangstrinnet og DC-strømmodulerne - de deler aldrig en bænk.

Indgående inspektion af SiC-moduler, stik, RFID-kort og kortterminalen.

Momentstyret ledningsføring med en visuel QC-gennemgang på hvert led.

Firmware flash og netværkskonfiguration, inklusive APN og serverindstillinger.

48-timers indbrænding ved 40°C med kommunikation logget kontinuerligt.

Funktionstest af alle 13 beskyttelser plus en simuleret OCPP-session.

Pakning, palletering og fotorapporten før forsendelse.

Størrelsesguide: Er 200kW den effektklasse, du rent faktisk har brug for?

Hvis du endnu ikke har nogen platform og ingen til at køre en, er dette kabinet det forkerte første køb; en enklere RFID-only model vil gå live hurtigere. Og hvis stedet har brug for 20-30 minutters sessioner til 400V biler, rydder 120kW den samme kø ved lavere capex.

200kW-klassen tjener sit hold, når køretøjer er nyere og hurtigere - 800V-biler med fuld hastighed på tværs af 300-1000V konstanteffektbåndet - og når virksomheden afhænger af platformsfunktioner: dynamiske takster, roaming, flåderapportering.

Vær også ærlig om netværket. Hvis webstedet ikke har noget pålideligt Ethernet- eller 4G-signal, dækker offlinetilstand opladning, men ikke fjerndiagnose, og det ændrer din serviceplan.

Hvorfor købere kontraherer fabrikken, ikke en forhandler

Prøveordrer fra 1 enhed til nye markeder; containerpris fra 10 enheder.

Lageropbygning afsendes inden for 15-20 arbejdsdage; OEM-branding tilføjer 7-10 dage.

OCPP-konfigurationssupport med dit platformsteam under idriftsættelse.

Firmwareopdateringer og udgivelsesbemærkninger direkte fra producenten for garantiperioden.

Certifikatkopier, testrapporter og serietilpasset dokumentation til revisioner.

Pakning, indlæsning og eksport af dokumenter

Hvert skab sendes opretstående i en krydsfinerkasse på omkring 1720 × 850 × 660 mm, polstret med skumhjørner og forseglet mod fugt. Løfteøjer holder enheden i vater under en gaffeltruck eller kranbevægelse.

Indlæsningsplaner beregnes ud fra kassedimensionerne pr. ordre; fire skabe pr. 40-fods container er en typisk plan, afstivet ved fastgørelsesskinnerne.

Kommerciel faktura, pakkeliste og certifikater rejser med forsendelsen; originale certifikatkopier sendes med kurer.

Eftersalg: Fjerndrift og 2-års løbetid

To års standardgaranti på moduler, controller, HMI og stik, med firmwareunderstøttelse i hele perioden.

Fjernkonfiguration og parameterændringer udføres med dig i løbet af en live-session - intet webstedsbesøg for takst- eller sprogopdateringer.

Firmwareopdateringer skubbes over netværket med en rollback-sti, hvis en udgivelse ikke opfører sig.

Vi analyserer OCPP-logfiler med dig, når der dukker et transaktions- eller hjerteslagsproblem op på din platform.

Reservestyringstavler og -moduler er på lager; et modulskifte tager omkring 45 minutter på stedet.

Installation og netværksopsætning: Forkert vs rigtigt

Forkert: stole på offentlig WiFi for en permanent station. Til højre: Ethernet eller 4G som primær, WiFi kun som backup.

Forkert: Spring APN-testen over før idriftsættelse. Til højre: et felt SIM-tjek med en datatællingstest på dag ét.

Forkert: efterlader fabriksstandardadgangskoder på plads. Til højre: Indstilling af HMI- og fjernadgangsoplysninger ved første opstart.

Forkert: at antage offline opladning betyder offline indtægt. Til højre: Konfiguration af offline-taksten og kontrol af afstemningsrapporten ugentligt.

Forkert: opgradering af firmware i myldretiden. Til højre: planlægning af opdateringer til et vindue med lav trafik med en tilbagerulningsplan.

Forkert: overskrivning af en fungerende konfiguration under en opdatering. Til højre: eksporterer parametersættet først, så tilbagerulningen gendanner den nøjagtige tidligere tilstand.

Tre feltrapporter om backend-integration

En malaysisk flådeoperatør kører 200 kW enheder til elektriske varelastbiler og har behov for rapportering pr. chauffør. OCPP onboarding tog en eftermiddag med vores tekniker på opkaldet; klagen, der dukkede op senere, var reel - den første firmware-byggede loggede målerværdier med ulige intervaller, rettet ved et netværks-push inden for en uge.

En brændstofforhandler i Tyrkiet sluttede sig til en roamingaggregator for at betjene udenlandske chauffører. Plug & Charge blev tændt på platformssiden uden at røre ved skabene, og RFID forblev aktiv som reserve for lejebiler uden certifikater.

Et websted i det sydlige Chile har usammenhængende 4G og ingen Ethernet-mulighed. Offline-tilstand holdt sessioner kørende gennem en to-dages afbrydelse, og transaktionerne i kø blev afstemt rent, da linket vendte tilbage. Operatørens ene klage: takstændringer ankommer kun, når forbindelsen tillader det, så de tjekker instrumentbrættet dagligt.

FAQ: Integration og Backend-spørgsmål

Q: Hvilke OCPP-versioner understøtter kabinettet?

A: OCPP 1.6j er standard, med 2.0 tilgængelig på anmodning til nye projekter.

Q: Kan jeg forbinde den til min egen server i stedet for en kommerciel platform?

A: Ja, enhver OCPP 1.6j-server virker; vi leverer konfigurationstrinnene.

Q: Hvad sker der med transaktioner, hvis netværket falder?

A: Sessioner fortsætter lokalt, transaktioner gemmes, og de afstemmes med platformen, når linket vender tilbage; den ventende kø forbliver synlig i HMI indtil da.

Sp: Hvordan er Plug & Charge aktiveret?

A: Skabet sendes klar; din platform udsteder og administrerer ISO 15118-certifikaterne.

Q: Skal jeg have et nyt SIM-kort til hver oplader?

A: Et data-SIM pr. kabinet er typisk, selvom en delt APN også fungerer med de rigtige indstillinger.

Q: Hvordan fungerer firmwareopdateringer?

A: De skubbes over netværket med en tilbagerulningssti og udgivelsesbemærkninger fra fabrikken.

Q: Min oplader vises ikke i platformen - hvor skal jeg starte?

A: Tjek hjerteslagsloggen, server-URL'en og autorisationsnøglen; den trio løser de fleste sager.

Q: Kan 200kW-enheden roame med andre netværk?

A: Ja, gennem din platforms roamingaftaler; kabinettet behøver ingen ekstra hardware ud over dets standard OCPP-forbindelse.
