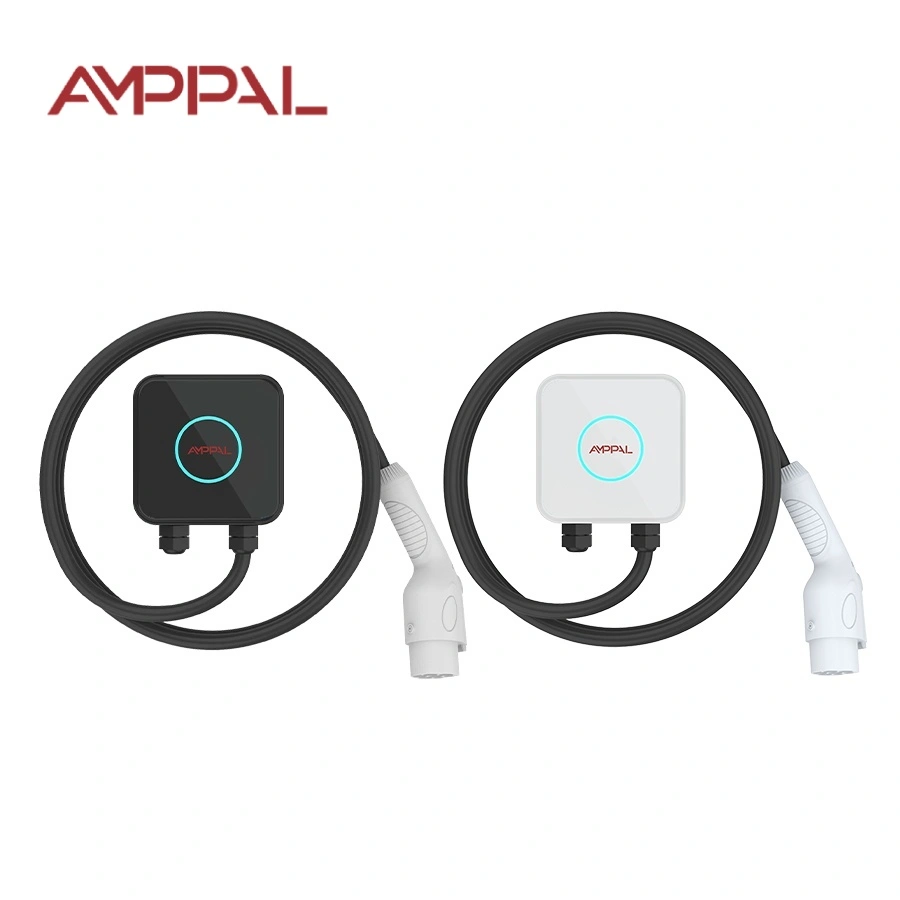

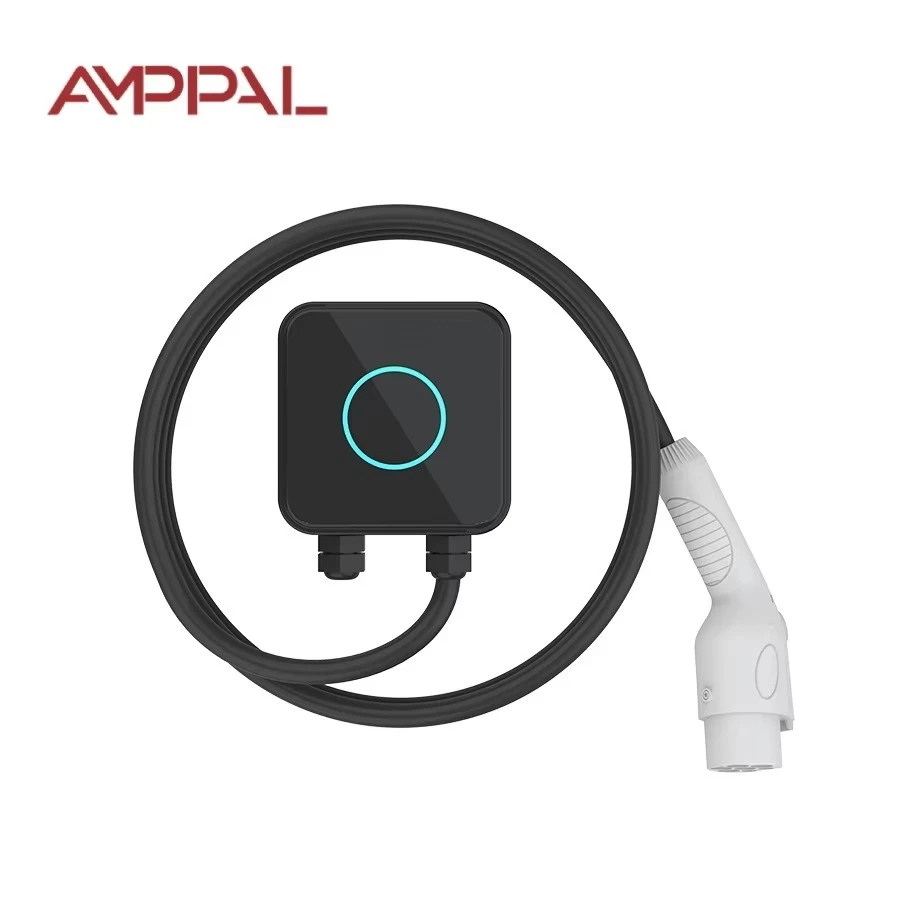

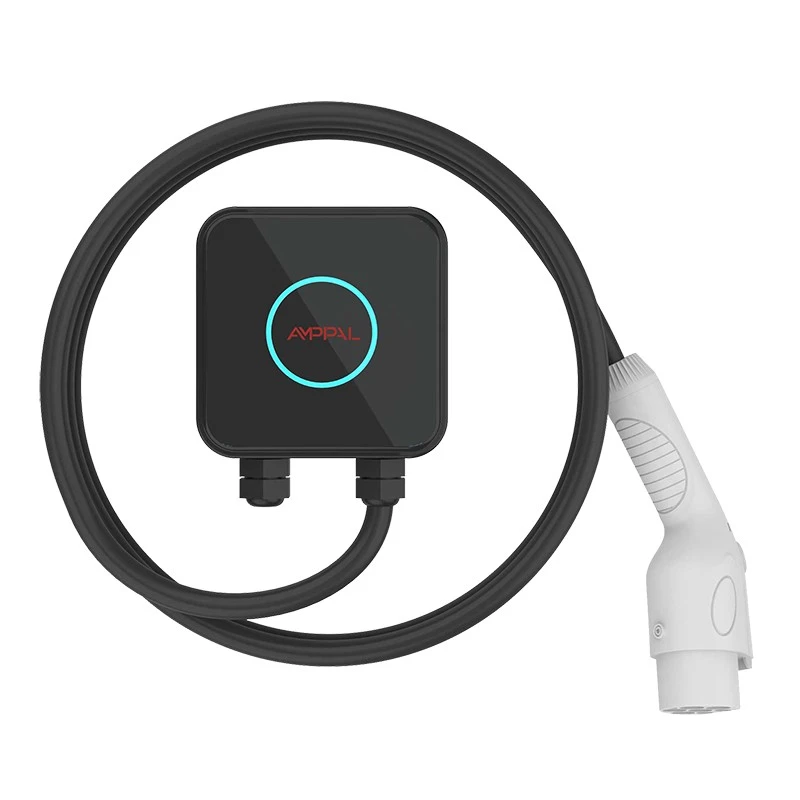

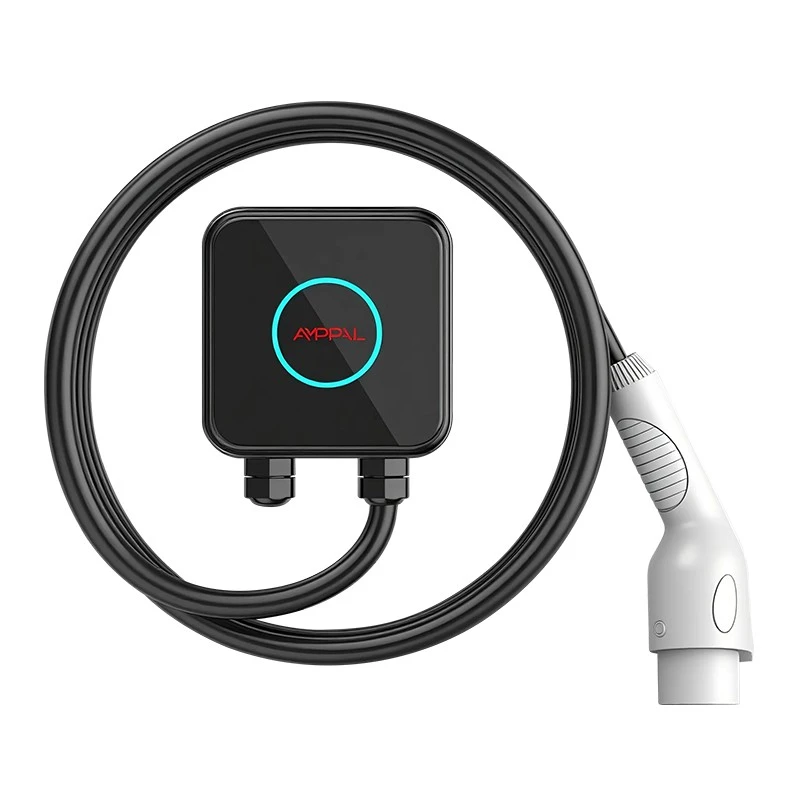

7kW Compact Wallbox AC EV-oplader til boliggarage

Din oplader behøver ikke at være permanent

AMPPAL 7kW Compact er opladeren, du kan skrue af væggen en fredag ​​eftermiddag og have kørende i en ny by på mandag.

De fleste EV-ejere behandler vægboksen som møbler - boltet fast, kabelforbundet, en del af huset. Hvis du lejer, skifter job eller tilbringer somre på en anden ejendom, bliver den permanente forpligtelse.

Denne enhed vejer omkring 1 kg og fastgøres med fire skruer. Afinstaller, vikl 5m kablet, og det kører i bagagerummet ved siden af ​​reservedækket.

En fuld 32A opladning fra en krop i bogstørrelse

Syv kilowatt ved 230V betyder 32A - cirka 30 km rækkevidde i timen på en typisk elbil, eller et 40 kWh batteri genopfyldt på omkring seks timer.

Kroppen er stadig 150 x 150 x 65 mm. Tricket: AC-opladning har ingen transformer inde i kassen; ombygningen bor i bilen. Så stationen forbliver lille, mens effekten vokser.

Termisk styring adskiller sig fra vores 3,5 kW-version - 7 kW kører en forseglet aluminiumskøleplade inde i den termoplastiske UL94 V-0-skal, og belastningstest holder overfladen under 60C ved 35C omgivelsestemperatur.

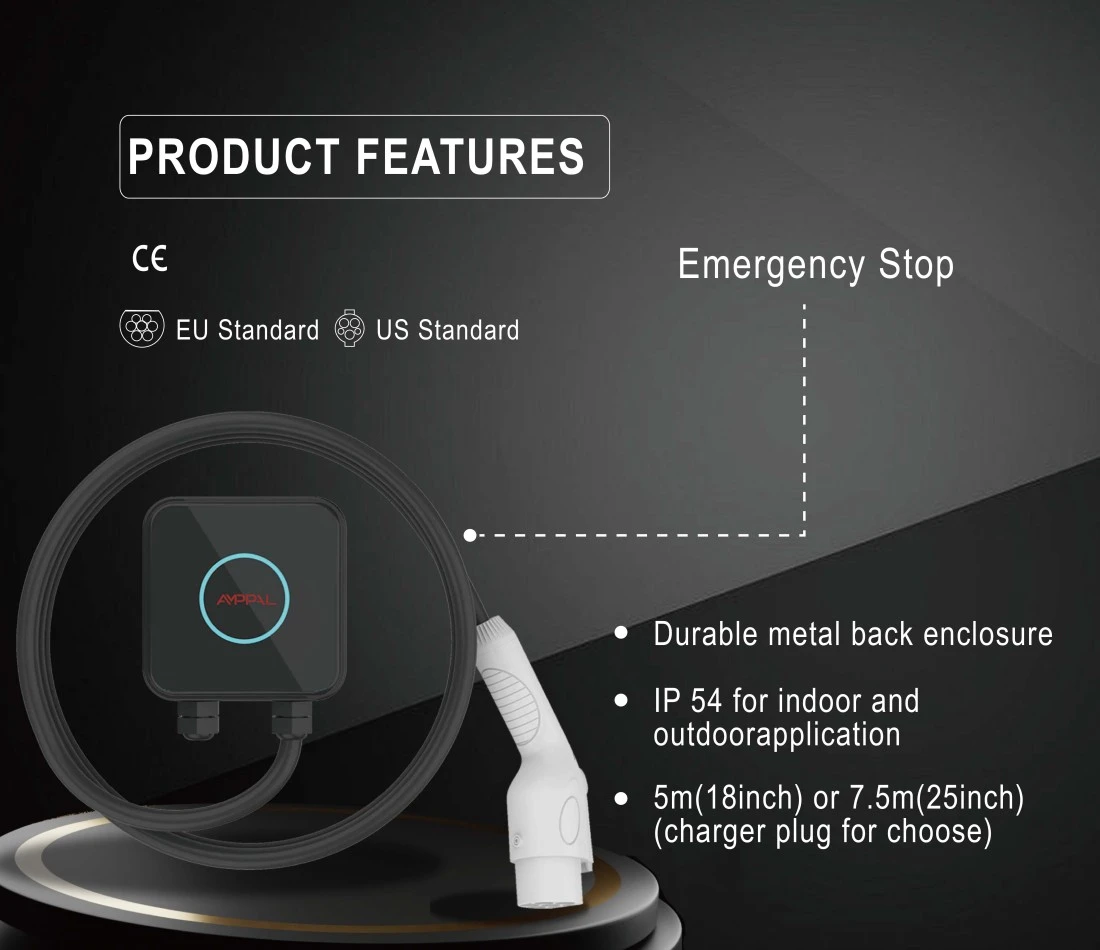

IP54 holder regnstænk og støv ude, og det konformbelagte styrekort overlever kondens i en uopvarmet garage.

32A-relæet og den sikrede forsyningsvej er klassificeret til kontinuerlig drift, så boksen kører otte timers natsessioner uden generende ture.

Sådan fungerer Quick-Mount-systemet

Bagpladen boltes til væggen én gang; opladeren glider på den og låses med to fastspændte skruer. Oplåsning tager en standard sekskantnøgle, cirka tre minutter i alt.

Elektrisk har du brug for et dedikeret 32A-kredsløb med en type A eller B RCD. Vi sender kabelforskruninger, der er dimensioneret til forsyningskablet, så det samme kabinet håndterer fastkablede installationer.

Til virkelig midlertidige opsætninger - et lejet hus for en sæson, et værksted - kan en elektriker tilslutte vægsiden til en 32A-stikkontakt, og enheden tilsluttes via sin egen forsyningsledning. Bekræft lokale regler; nogle lande begrænser dette.

Opladningssiden er et fast 5m kabel. Bilporten er det, der varierer, så vælg Type 2, Type 1 eller GB/T for at matche dit køretøj, når du bestiller.

Tekniske specifikationer

Lejere, campister og fritidsboliger: Hvem får mest gavn af

1) Lejere der flytter hvert 1-3 år - opladeren flytter med lejemålet, ikke udlejers væg. 2) Ejere af sommerhus eller skihytte, der nægter at købe to opladere. 3) EV-chauffører, der tilbringer uger hos en pårørende og ønsker ægte opladning natten over. 4) Overlandere og campister, der trækker en EV, oplader ved campingpladstilslutninger. 5) Forhandlere og forhandlere, der demonstrerer opladere på messer og kundesider.

Hver enkelt af disse brugere står over for det samme problem: en fast oplader er spildt i det øjeblik, du går. Compact konverterer den faste pris til en bærbar.

Til sammenhæng passer to enheder plus kabler i en standard 60-liters duffel - en detalje, der betyder noget, når en forhandler flyver til en messe med demo-lager.

Aftagelig vs fast installation: Afvejningen

Vi sælger både faste stationer og denne aftagelige, så lad os være ærlige om kompromiset.

En permanent oplader er pænere: ingen synlige skruer, ingen ledningsføring næste sted, normalt et længere kabel. Hvis du ejer din bolig og bliver i fem år, er en fast enhed det bedste køb.

Compact bytter lidt pænhed for bærbarhed. Dets virkelige ulemper: du skal arrangere et 32A-kredsløb på hvert nyt sted, og 5m-kablet er kortere end de 7-8m, der findes på større enheder.

Hvis du aldrig planlægger at flytte, betaler du en lille præmie for en quick-release-funktion, du ikke vil bruge. Det er den ærlige matematik.

Standarder, test og overholdelse

CE-mærket; testet i henhold til IEC 61851-1:2017 for tilstand 3 AC-opladning.

UL94 V-0 flammehæmmende hus; den samme case-familie bruges i vores flådeenheder.

100 % produktionstestning: jordkontinuitet, 500V DC isolering, 1,5kV dielektrisk modstand.

Typetest inkluderer en 96-timers saltspray og en 500.000-cyklus relæ-udholdenhedsløb.

Batchcertifikater for kontaktorer, strømfølere og MCU fra godkendte leverandører.

Fabrikscertificeringer: CE, TUV, CB, UL - revideret af eksterne notificerede organer på en rullende tidsplan.

Fra SMT-linje til forsendelseskarton

Byggesekvensen på vores Yueqing-fabrik (Zhejiang) kører:

1) SMT montage med automatiseret optisk inspektion.

2) Konform belægning påført og hærdet.

3) Kølelegeme og relæstabel samlet i skallen.

4) 5m kabel monteret gennem momentkontrollerede forskruninger.

5) Simuleret køretøjs funktionstest ved 32A.

6) High-pot og jord-kontinuitetstest.

7) Seriel lasermarkering og sidste visuel kontrol.

8) Kartonpakke med monteringsplade, unbrakonøgle og manual, plus en 24-timers indbrændingsprøve pr. batch.

AC- og DC-ledninger kører separat i anlægget; metalplader til de større stationer kommer fra robotlinjer bygget med FANUC (Shanghai) og TRUMPF (Tyskland) partnere. Årlig kapacitet overstiger en million enheder.

Er 7kW den rigtige hastighed til din kørsel?

Syv kilowatt dækker det klassiske overnatningsmønster: 30 km rækkevidde i timen, otte timer parkeret svarer til 240 km tilføjet. Det tilfredsstiller de fleste pendlere og endda langdistanceudlejningsrejser.

Det er ikke det rigtige produkt, hvis du kører mere end 250 km dagligt uden anden opladning, eller hvis din bil accepterer 3-faset 11kW og dit hjem har 3-faset ledninger – så tjener en 11kW station dig bedre.

Og det er overkill for en plug-in hybrid med et 10 kWh batteri; 3,5 kW Compact ville fylde det over natten og koste mindre at købe.

Hvad du får fra fabrikken, som andre springer over

Direkte producent: Zhejiang Anfu New Energy Technology Co., Ltd., grundlagt i 2014, specialiseret virksomhed på nationalt niveau med 260+ ansatte.

Standard leveringstid 15-20 arbejdsdage; prøver fra luften inden for 3-5 arbejdsdage.

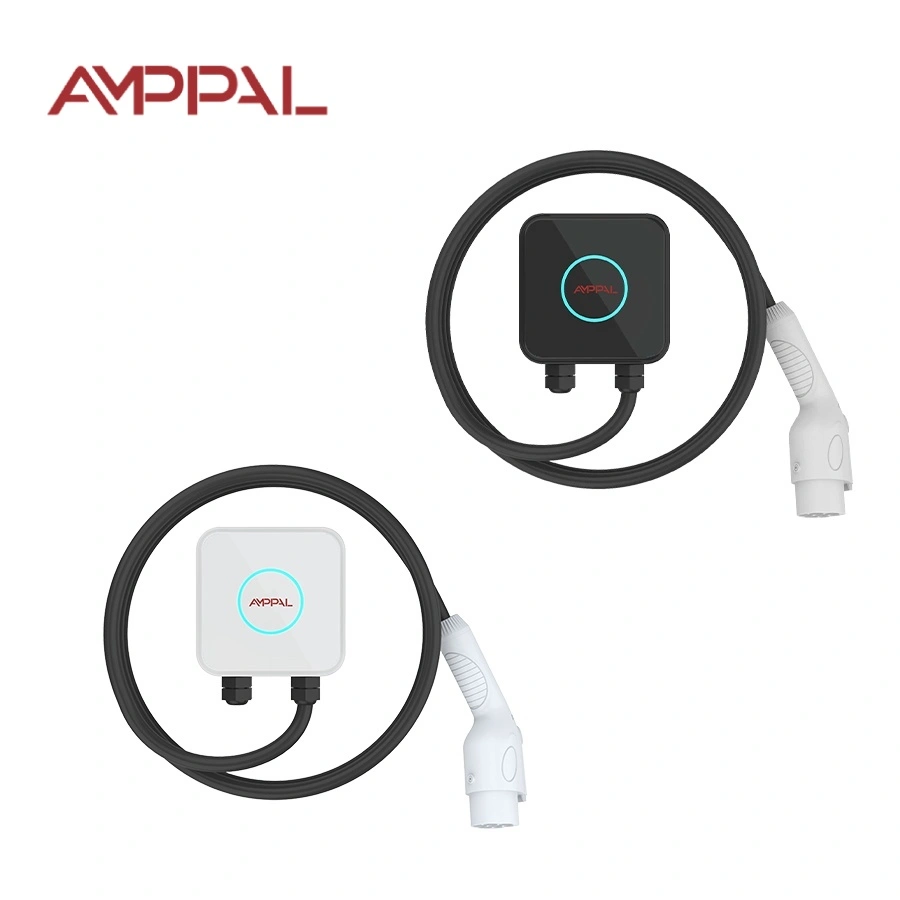

OEM-muligheder fra 100 enheder: logo, kabellængde, stikstandard (Type 1/Type 2/GB/T), kassefarve.

Eksportpapirer komplet: CE-erklæring, IEC 61851-1 testrapport, fabriksinspektionscertifikat.

Track record i 40+ lande; Referencepartnere omfatter NEOM (Saudi-Arabien) og Sime Darby (Malaysia).

Prøve MOQ på 1 enhed; prisniveauer på 50 og 500 enheder.

Box, vægt og fragt muligheder

Forsendelseskartonen er 210 x 210 x 120 mm ved ca. 1,7 kg med monteringspladen og værktøj. En palle på 50 enheder vejer under 90 kg, hvorfor luftfragt er standard for små ordrer - typisk 5-7 dage fra dør til dør til Europa.

Søfragt: omkring 1.200 enheder pr. 20 fods container på 24 krympeindpakkede paller á 50 kartoner.

Vilkår: FOB Ningbo eller Shanghai, EXW eller CIF. Papirarbejde omfatter handelsfaktura, pakkeliste, CE-erklæring og oprindelsescertifikat; L/C og D/P accepteret.

Garanti, reservedele og servicesvar

2 års garanti på fabrikationsfejl; arbejde og returforsendelse aftalt pr. sag.

Reservedele - relæ, styrekort, kabel, monteringsplade - afsendes indenfor 7 arbejdsdage.

Foto- eller videofejldiagnose med ingeniørsvar inden for en hverdag.

Brugervedligeholdelse: Tør ventilationsåbningerne af, kontroller kabelkappen, spænd skruerne igen en måned efter installationen.

Forhandlerservicekontrakter med lokale partnere i Tyskland, Frankrig og UAE.

Må og lad være, når du flytter din oplader

Forkert: Træk forsyningskablet ud og pak enheden våd. Til højre: Sluk for afbryderen, tør forskruningerne, spole kablet løst, opbevar kassen oprejst i bagagerummet.

Forkert: geninstallation på den nye adresse uden at en elektriker tjekker kredsløbet. Til højre: få en lokal elektriker til at verificere 32A-kapacitet og fejlstrømsafbrydertype, før du skruer pladen på.

Forkert: at bære enheden i ladekablet. Til højre: løft det i kroppen - kablet er klassificeret til strøm, ikke bagagehåndtering.

Forkert: at lade Type 2-pistolen dingle på jorden på det midlertidige sted. Til højre: Brug væghylsteret, eller pose pistolen, hvis der ikke findes et hylster.

Forkert: Hvis du antager, at ethvert 230V-stik på destinationen vil gøre det. Til højre: se efter et ægte 32A-kompatibelt kredsløb; et 13A-stik vil udløse eller drosle sessionen.

Ejeroplevelser med en bevægelig oplader

En softwareingeniør, der lejer i Dublin, flytter i gennemsnit hver 18. måned. Han opbevarer monteringssættet i en pose og siger, at en flytning nu tager 'én frokostpause': afbryder af, fire skruer, boks i bilen, geninstaller i den nye lejlighed. Hans greb: 5 m kablet er stramt til den anden side af en dobbelt bugt, så han parkerer næsen ind.

Et par i Vancouver har en Compact til deres lejlighed og en hytte ved søen fire timer væk og køber en anden bagplade, så vægbeslag bliver på begge steder. Fangsten fandt de: I kabinen maxer 7kW 32A-kredsløbet, så vandvarmeren og opladeren kan ikke køre sammen - de planlægger opladning natten over.

An overlander in Australia charges from campsite 32A hookups and reports the unit survived 4,000 km of gravel roads in the trunk. Small note: the quick-start card is English only, and he wants a French/Spanish version in the box.

Spørgsmål lejere stiller de fleste

Spørgsmål: Skal jeg have udlejers tilladelse til at installere dette?

A: Bagpladen efterlader fire små skruehuller, så spørg først; de fleste udlejere accepterer det, fordi flytningen er ren.

Q: Kan jeg virkelig flytte det selv?

A: Afinstallation er DIY-sikker, men hver geninstallation kræver en elektriker til at verificere kredsløbet.

Q: Vil det oplade hurtigere end et bedstemor-kabel?

A: Ja - omkring tre gange hurtigere end en 8A husstandskabelopladning.

Q: Hvad hvis mit næste hjem kun har enfaset 16A?

A: Enheden tilpasser sig og oplader ved 3,7 kW der.

Q: Hvilket stik skal jeg bestille?

A: Type 2 for europæiske biler, Type 1 for de fleste japanske og amerikanske modeller, GB/T for køretøjer på det kinesiske marked.

Spørgsmål: Er huset hårdt nok til at rejse i bagagerummet?

A: UL94 V-0-skallen med forseglet kølelegeme er flådeprøvet; pak den i den originale karton, hvis det er muligt.

Q: Hvad hvis jeg mister unbrakonøglen?

A: Det er en standardstørrelse, der sælges overalt; vi medfølger også en reserve i æsken.

Q: Hvor lang tid er en fuld opladning på en typisk elbil?

A: Et 40 kWh batteri går fra 10 % til 100 % på cirka 5,5-6 timer ved 7 kW.

Q: Kan en enhed oplade to biler?

A: Nej - et enkelt stik pr. enhed; tilføje en ekstra Compact, hvis du har brug for to båse.
