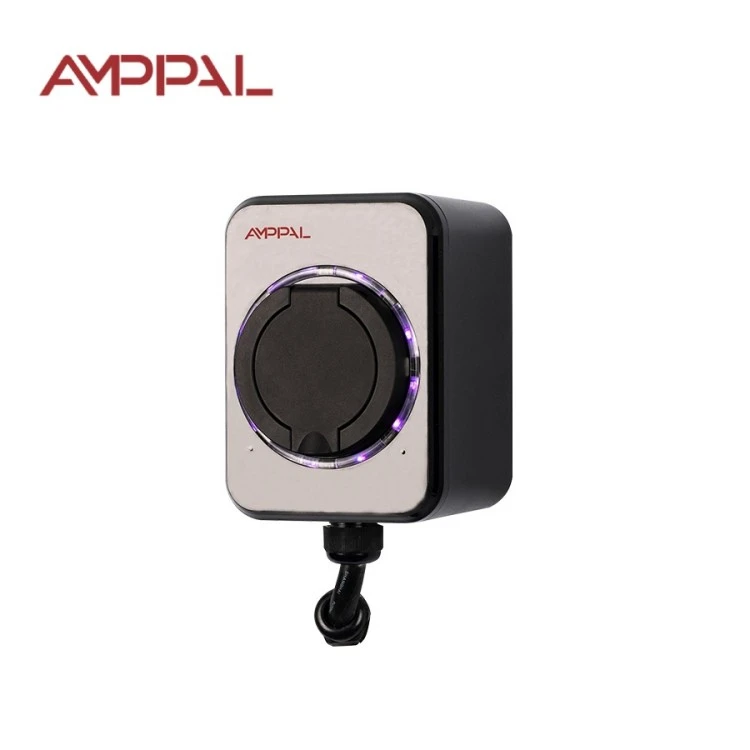

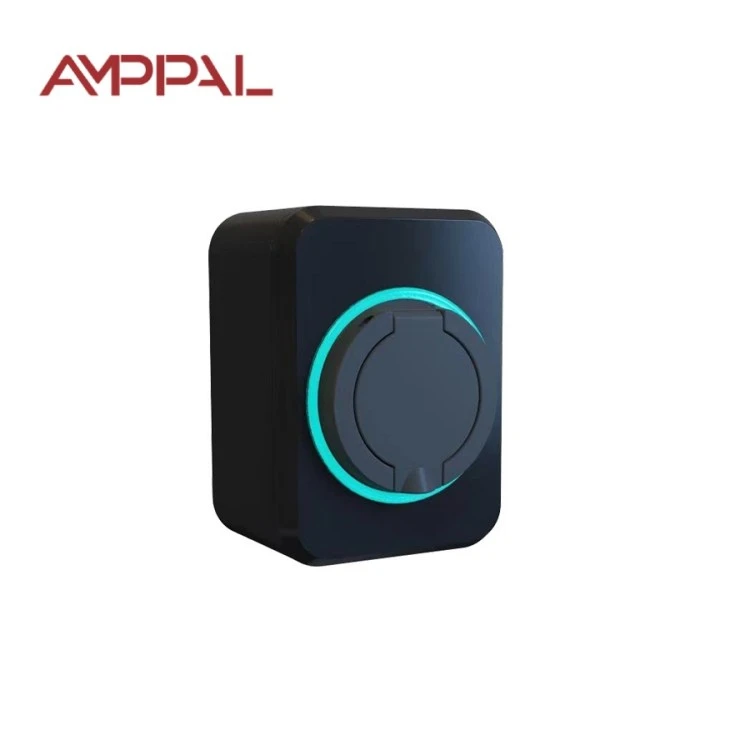

7kW standard vægmonteret AC EV-oplader til hjemmet og arbejdspladsen

Hvad en 7kW Wallbox faktisk gør for din elregning

Den største enkeltfejl, som købere af elbiler i hjemmet begår, er at betale for ladestrøm, som deres bil ikke kan bruge. En 7 kW standard vægmonteret AC EV-oplader til hjemmet og arbejdspladsen er kun prisen værd, hvis din bils indbyggede oplader accepterer 32A — det gør de fleste moderne elbiler med 6,6 kW eller 7,2 kW indbyggede enheder. AMPPAL-standarden (model AF-AC-07-B-A-O-1-SE) er bygget til netop det match.

Hastighed betyder mindre end vane. Ved 7 kW genopfyldes et 40 kWh-batteri på cirka seks timer, hvilket passer fint ind i en nat med strøm uden for spidsbelastning. Oplad hver nat, og bilen starter hver dag fuld; ladekurven bliver lige så umærkelig som en telefon på natbordet.

Dette er en wallbox uden skærm uden app. Bilens instrumentbræt viser opladningstilstanden; boksens opgave er simpelthen at levere 32A sikkert, gentagne gange, i årevis på et dedikeret boligkredsløb.

Fem fordele, der viser sig på din månedlige opgørelse

Omtrent seks timer fra tomt til fuldt på et 40 kWh batteri, komfortabelt inden for et 8-timers vindue uden for spidsbelastning i de fleste regioner.

Ved en lavpris på 8 cents pr. kWh koster 15.000 km kørsel omkring 180 USD i elektricitet - mod cirka 1.260 USD for benzin i en 7 L/100 km bil.

Et 32A dedikeret kredsløb holder belastningen forudsigelig, så wallboxen aldrig deler strøm med apparater og aldrig udløser husafbryderen om natten.

IEC 61851-1:2017 pilotkontrol beskytter stikket og bilens indløb mod buedannelse under plug-in og pull-out.

Intet at abonnere på: intet SIM-kort, intet skygebyr, ingen app-konto. Opladeren virker efter netværket forsvinder, fordi den aldrig har været på den.

Tekniske specifikationer

Typiske installationer til en 7kW hjemmeenhed

Parcelhuse og villaer med garage eller carport og plads i fordelingstavlen til 32A afbryder.

Dagligpendlerhusstande, hvor bilen kører 60-120 km om dagen og skal være fyldt igen kl.

Familier med to biler oplader sekventielt natten over på et fælles kredsløb og skifter nætter efter vane.

Små virksomheder: Ejere af en enkelt elbil eller varevogn, der parkerer på deres egne lokaler.

EV-klare nybyggerier, hvor et 32A-kredsløb er installeret på byggestadiet for næsten ingenting.

Fra vægstik til batteri: Opladningskæden forklaret

Kæden har fire led: gitteret, dit panel, denne wallbox og bilens indbyggede oplader. Wallboxen er det mindst interessante led, og det er et kompliment. Det tager 220VAC enkeltfaset, anvender IEC 61851-1 mode-3-signalering gennem styrepilotledningen og lader bilens egne systemer bestemme den nøjagtige ladekurve.

Ved 32A er varme den virkelige fjende, så kontaktoren, ledningerne og stikket er dimensioneret til kontinuerlig strøm døgnet rundt; termoplasthuset afgiver varmen. Bilen aftager selve strømmen efterhånden som batteriet fyldes, normalt efter 80%.

Uden nogen målehjerne indeni, klarer din elmåler regnskabet. Hvis din takst falder efter kl. 22.00, skal du tilslutte, når du kommer hjem, og lade boksen vente i standby - det koster ikke noget at sidde inaktiv.

Certificering og fabrikskvalitetstjek

CE-mærkning understøttet af en teknisk fil, der inkluderer IEC 61851-1:2017-testrapporten, opbevaret på vores Zhejiang-fabrik til kundeaudit.

32A strømvejen er verificeret med termisk udholdenhedstest: timers kontinuerlig belastning, mens termoelementer holder øje med terminaltemperaturer.

IP54 verificeret ved kalibrerede vandspray- og støvkammertest på produktionsprøver, ikke ved katalogoptimisme.

Hver enhed består en hipot-test ved 1,5x nominel spænding, før den får lov til at forlade linjen.

Reststrømskoordinering valideres med en Type A RCD, den type, de fleste nationale koder anbefaler til EV-kredsløb.

Batchsampling gentager pilotsignalets håndtryk mod en referencebilsimulator, før hver forsendelse forsegles.

Otte trin i AMPPAL produktionslinjen

Linjen kører på campus, der leverede over en million opladningsenheder i 2024; FANUC-robotter håndterer gentagen montering, TRUMPF-lasere skærer monteringspladen.

1. Indkommende inspektion: hvert relæ, kontaktor og PCB batch kontrolleres i forhold til den godkendte leverandørliste.

2. Hovedkortet er befolket af SMT-maskiner og reflow-loddet under nitrogen.

3. Firmware blinker, og pilotsignalets bølgeform måles på en bilsimulatorrig.

4. 32A-relæet og kontaktoren samles og deres kontaktmodstand registreres.

5. Hushalvdelene er forsynet med IP54-pakningen og lukket med kalibrerede momentdrivere.

6. Hipot- og isolationsmodstandstest kører på hver enkelt enhed.

7. Enheder tilbringer flere timer i et 45°C indbrændingskammer, strømforsynet og skiftende.

8. Visuel inspektion, etiketplacering og kartonpakning afslutter linjen med et QC-stempel.

Størrelsesguide: Når 7kW passer, når det er overkill

Læs først bilens indbyggede opladervurdering. Hvis der står 6,6 kW eller 7,2 kW, er denne wallbox den rigtige partner: Bilen afslutter en opladning på 40 kWh på cirka seks timer. Hvis din bil kun accepterer 3,3 kW, er 3,5 kW standardenheden det ærlige køb - 7 kW-boksen ville sidde inaktiv halvdelen af ​​sessionen.

Dette er det forkerte produkt, hvis dit hjem ikke kan være vært for et 32A-kredsløb uden en panelopgradering, hvis du kører mindre end 50 km om dagen og kan klare dig på en 16A-linje, eller hvis du har brug for fakturering, RFID-adgangskontrol eller fjernovervågning. Disse job tilhører OCPP-netværksfamilien, ikke til denne boks.

Og overvej panelet først, ikke opladeren. En 32A afbryder med 6 mm² kobberkabel i størrelsen efter din lokale kode betyder mere end mærket på wallboxen. Hvis elektrikeren tøver, så få en second opinion, før du køber noget.

Hvorfor købere vælger AMPPAL frem for lokale mærker

Ordre-til-afsendelse er 15-20 arbejdsdage, og vi afholder produktionsslots for gentagne distributører.

MOQ forhandles pr. ordre; mange nye partnere starter med et forsøg på 10-20 enheder for at teste markedet.

OEM-service dækker logo, husfarve, etiketgrafik og manuel oversættelse til dit sprog.

Fabrikken har CE-, TÜV-, UL- og CB-certifikater og inviterer kunder til at auditere linjen - flere af vores europæiske partnere har.

Track record: 260+ ansatte, 40+ eksportlande og 500 væskekølede enheder til NEOM grønne brint-projektet i Saudi-Arabien.

Hvordan vi pakker og sender din ordre

Hver wallbox kører i en skumindsatskarton nær 31 × 21 × 19 cm, bruttovægt omkring 2,8 kg, med monteringsskabelon, skruer og manual. Kartonen overlever et hjørnefald på 1,2 m, og dækker det meste af luftfragthåndtering.

Til søfragt er kartoner palleteret og strækpakket; omkring 1.000 enheder passer til en 20 fods container og omkring 2.100 en 40HQ. Blandede ordrer af Standard- og OCPP-produkter deler en container uden ekstra omkostninger.

Vi arbejder EXW, FOB Ningbo eller CIF, forsendelse med kommerciel faktura, pakkeliste, oprindelsescertifikat og CE-mappen. Prøver sendes med kurer inden for 3 arbejdsdage efter betaling.

To års garanti og eftersalgssupport

To års dækning på opladningsfunktionen og interne komponenter, hædret fra fabrikken i Kina.

Reservedele til garantikrav sendes inden for 3-5 arbejdsdage; de fleste reparationer er et board swap eller en relæ udskiftning.

RMA flow: Send billeder eller en kort video af fejlen, vores ingeniører diagnosticerer inden for en arbejdsdag, og vi aftaler reparation eller udskiftning.

Vedligeholdelsen er let: Tør huset af, kontroller kabelkappen to gange om året, spænd beslaget igen efter den første måned.

Vi driver også selv mere end 200 ladestationer, så vores supportteam svarer ud fra felterfaring, ikke et script.

Almindelige fejl, der skal undgås med et 32A-kredsløb

Forkert: kører opladeren på et delt 16A-stik, fordi 'det skal nok gå'. Til højre: et dedikeret 32A-kredsløb med en type A RCD, verificeret af en elektriker.

Forkert: forudsat at en 3,3 kW bil oplader hurtigere på denne boks. Til højre: Tjek den indbyggede oplader; bilen er hastighedsgrænsen, wallboxen er vejen.

Forkert: vikle kablet på enheden under opladning. Til højre: læg den lige ud, så den forbliver kølig.

Forkert: opladning i en garage, der bruges til opbevaring af benzin eller fortynder. Til højre: Hold brændbare stoffer meter væk og området ventileret - V-0-huset er en sidste udvej, ikke en licens.

Forkert: ignorerer en varm stikkontakt bag opladeren. Til højre: stop, ring til en elektriker; varme ved termineringspunktet betyder en løs forbindelse.

Omkostningsfokuseret ejerfeedback

En husejer i Baden-Württemberg, Tyskland, opkræver en 58 kWh familie EV på nattakst. Han beregnede 4,1 euro pr. fuld opladning mod omkring 70 euro for den tilsvarende benzintank, og hans eneste klagepunkt er, at manualen dækker både 3,5 kW og 7 kW varianter, så han har engang slået den forkerte sikringsspecifikation op.

En villaejer i Riyadh startede med en 3,5 kW enhed og opgraderede efter et år, efterhånden som hans kørsel voksede. 7kW-boksen gør hans 45 kWh-bil færdig på omkring 6,5 timer, selv om sommeren, med garagen tæt på enhedens 50°C-grænse - som vi advarede ham.

En importør i Istanbul bestiller 7kW Standard i containerpartier og sælger dem til lejlighedsejere med reserveret parkering. Hans feedback: Ingen garanti returnerer på 14 måneder, og han beder hvert kvartal om en dobbeltenhedsrabatkode til kunder med to elbiler.

Spørgsmål købere stiller om 7kW opladning

Q: Hvorfor trækker min bil kun 6,6 kW på en 7 kW oplader?

A: Bilens indbyggede oplader er hastighedsgrænsen; 6,6-7,2kW er præcis den rækkevidde, som denne wallbox understøtter.

Spørgsmål: Hvilket elektrisk arbejde er påkrævet?

A: Et dedikeret 32A-kredsløb med en Type A RCD og kabelstørrelse efter lokal kode, typisk 6 mm² kobber.

Q: Kan den oplades i løbet af dagen?

A: Ja, men dagtakster koster mere; tilføje en timer eller følge værktøjets tidsplan.

Q: Vil 7kW skade et lille batteri?

A: Nej. Bilens batteristyringssystem indstiller ladekurven; wallboxen leverer kun det bilen efterspørger.

Q: Hvad er forskellen fra 3,5 kW-standarden?

A: Dobbelt så meget strøm, et 32A-kredsløb i stedet for 16A og omtrent halvdelen af ​​opladningstiden natten over for det samme batteri.

Q: Kan jeg kombinere det med solceller på taget?

A: Ikke direkte; denne enhed er grid-fed. Til solar-matchet opladning har du brug for den netværksforbundne familie med CT-overvågning.

Q: Kan to biler dele et 7kW-kredsløb?

A: Ikke sikkert på én afbryder. Giv hver bil sit eget kredsløb, eller skift til en laststyret OCPP-station.

Q: Hvorfor er der ingen skærm?

A: Med vilje. Bilen viser allerede ladestatus; en skærm tilføjer et fejlpunkt og en omkostning uden fordel i hjemmet.
