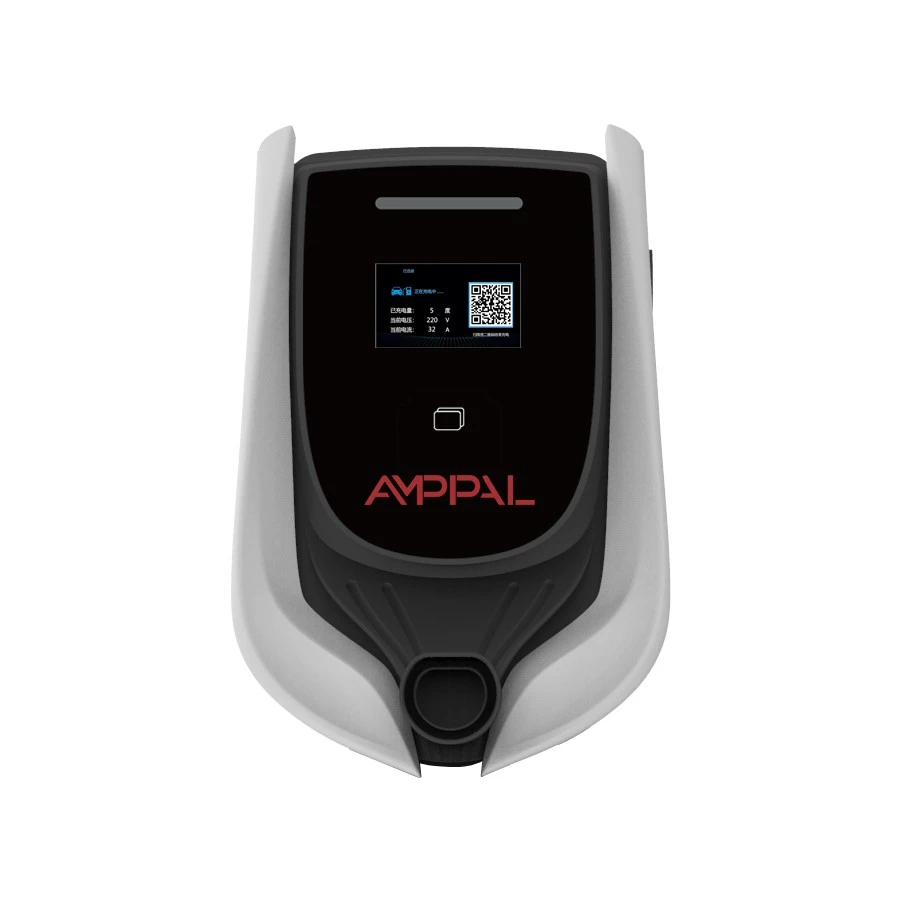

3,5 kW OCPP Smart AC EV Ladestation til lejligheder og arbejdspladser

Hvad en OCPP-station tilføjer over en almindelig vægboks

Et ladepunkt, der ikke kan fortælle dig, hvem der har opkrævet, hvad er et omkostningssted, ikke en service. AMPPAL 3,5 kW OCPP Smart AC EV Ladestation til lejligheder og arbejdspladser (model AF-AC-3,5-L/B-A-M-4-SD-P) eksisterer af én grund: at lade en bygning, en virksomhed eller et samfund køre opladning for mange brugere uden at stå over kablet.

RFID er hoveddøren. Udsted et kort pr. beboer eller medarbejder, og stationen tænder kun for kort, som backend eller dens lokale liste genkender. Bagved sidder OCPP 1.6j, den åbne protokol, der forbinder stationen med det ladestyringssystem, du vælger, så transaktioner, takster og fejlrapporter flyder til ét dashboard.

Dette er ikke en hjemmegadget, der tilfældigvis fik en SIM-slot. Det er en 454 × 306 × 147 mm enhed i kommerciel kvalitet med en 4,3" LCD, en LED-statusstrimmel og fire tilslutningsmuligheder, bygget til at sidde på en fælles parkeringsplads og administreres eksternt.

Fem grunde til, at ejendomsadministratorer vælger en netværksstation

Ansvarlighed pr. bruger: hver session registreres med kort-id, starttidspunkt, sluttidspunkt og kWh, så den månedlige tildelingsrapport skriver sig selv.

Takstfleksibilitet: Backend angiver forskellige priser for beboere, besøgende og personale - eller opkræver intet i de første to timer.

Fjernbetjening: lås et tabt kort ude, sæt en station på pause, eller tryk på nye priser uden at røre ved hardwaren.

Retfærdighed i delt parkering: ikke flere argumenter om, hvem der tilsluttede først; systemet tidsstempler alt.

Fremtidssikret: fordi den taler OCPP 1.6j, kan du skifte administrationsplatform senere uden at udskifte hardwaren.

Tekniske specifikationer

Hvor en 3,5 kW netværksstation giver økonomisk mening

Boligblokke, hvor 10-30 beboere deler parkeringskælder og ønsker hver deres regning.

Kontorbygninger, der tilbyder medarbejderopkrævning som en fordel, med omkostningsdækning for arbejdsgiveren.

Små hoteller og pensionater, der annoncerer elbilparkering og tilføjer gebyret til værelsesregningen.

Gated communities, hvor bestyrelsen ønsker kontrolleret adgang for ejere og besøgende.

Lette erhvervsgårde, hvor nogle få varebiler oplader natten over, og flådechefen har brug for forbrugsdata pr.

Hvordan stationen taler, fakturerer og bliver ved med at arbejde offline

Tryk på et kort, og stationen beder backend om godkendelse. Online kommer svaret tilbage om et sekund eller to; LCD'et viser kortets navn, og LED-strimlen bliver blå, hvorefter stikket aktiveres. Når sessionen slutter, registrerer stationen transaktionen og uploader den over OCPP 1.6j, hvor backend konverterer den til en regningslinje.

Fire links er tilgængelige, fordi ikke to websteder er ens. Ethernet passer til faste installationer med et struktureret netværk; 4G dækker kældre og fjernområder uden kabler; WiFi gør eftermontering billig; RS485 forbinder til eksterne målere eller en site controller. Alle fire deler én OCPP-stak, så dashboardet ser identisk ud uanset linket.

Den ærlige del om netværk: forbindelser fejler. Så stationen fører en lokal autorisationsliste, accepterer kendte kort offline, gemmer transaktioner lokalt og skubber dem til backend, når linket vender tilbage. En død router betyder aldrig en død opladningssession - det betyder forsinket papirarbejde.

UL 2202 og UL 2231-2: Hvad dækker certifikaterne

UL 2202 dækker selve ladesystemet: konstruktion, elektrisk sikkerhed og brandrisiko for det komplette EV-forsyningsudstyr.

UL 2231-2 dækker personalebeskyttelsessystemet, kredsløbet, der beskytter brugeren mod elektrisk stød under plug-in og opladning.

Begge certifikater er opført på enheden og kan verificeres i ULs onlinekatalog, hvilket er, hvordan amerikanske projektingeniører kontrollerer krav.

OCPP 1.6j-overensstemmelse er valideret på vores fabrik mod en test-backend, før hver firmwareudgivelse sendes.

IP54 og støjgrænsen på 40dB måles på produktionsprøver, og resultaterne opbevares sammen med enhedens testjournal.

Hver station består desuden hipot- og isolationsmodstandstest på linjen med serienummererede poster.

Inde i AMPPAL-fabrikken: Otte produktionstrin

Disse stationer er bygget på Zhejiang-campus, der leverede over en million opladningsenheder i 2024, sammen med AC- og DC-linjerne, der forsyner projekter som NEOM's grønne brintsted.

1. Stålplade skæres på TRUMPF laserudstyr og formes på CNC kantpresser.

2. Kapslinger er pulverlakerede og IP54-pakningerne monteret.

3. Hoved- og kommunikationstavler er SMT-samlede og reflow-loddede.

4. LCD, LED-strimlen og RFID-læseren er monteret og kalibreret.

5. Firmware fortsætter, så er enheden lavet til at tjekke ind med vores test-backend, før den kan bestå.

6. Ethernet-, 4G-, WiFi- og RS485-porte udøves én efter én.

7. Hipots, isoleringstjek og en flere timers drevet indbrænding følger.

8. Endelig visuel inspektion og kartonpakning lukker linjen.

Matcher den rigtige station til dit websted

Start med parkeringsmønsteret, ikke strømnummeret. Hvis køretøjer parkerer i seks timer eller mere - overnattende beboere, heldagsansatte, hotelgæster - er 3,5 kW nok og holder stedets samlede belastning lav. En bil på 40 kWh vinder omkring 14 kWh på fire timer; for de fleste pendler, er det hele dagens kørsel.

Denne station er det forkerte værktøj til tre situationer. Omsætningsopladning i motorvejsstil kræver DC, ikke AC. Steder, hvor hver bås skal levere 7kW eller 11kW, bør gå op til de større enheder i denne OCPP-familie. Og et websted, der aldrig vil fakturere nogen, er bedre tjent med en dum wallbox - hvorfor betale for et dashboard, du ikke vil åbne?

Valg af forbindelse betyder mere, end folk forventer. Hvis parkeringsområdet ikke har noget netværksfald, og kældersignalet er svagt, skal du planlægge Ethernet- eller en 4G-antenneposition, før du bestiller, ikke efter. Fortæl vores ingeniører dit websteds layout, og vi vil anbefale linket.

Hvorfor AMPPAL til dit opladningsnetværk

Ordrer afsendes inden for 15-20 hverdage. Operatører, der tilføjer enheder hvert kvartal, kan reservere tilbagevendende produktionsslots.

OEM-branding på kabinettet, LCD-startskærmen og endda RFID-kortkunstværket.

OCPP 1.6j er åben og dokumenteret; vi leverer integrationstjeklisten til din valgte administrationsplatform.

UL 2202- og UL 2231-2-certifikater er lagret og delt med dine projektkonsulenter.

Vi driver selv 200+ ladestationer, så de personer, der besvarer dine supportbilletter, driver også opladere.

Forsendelses-, emballerings- og importdokumenter

Hver station sendes i en skum-vugget karton nær 58 × 42 × 30 cm med en bruttovægt på omkring 12 kg, inklusive vægbeslag, RFID-startkort og manual. Kartonen er corner-drop-klassificeret og mærket med det UL-listede modelnummer.

Søfragt palletiserer 24-30 stationer pr. palle; en 40HQ container bærer omkring 300 enheder. Blandede belastninger med 7 kW og 11 kW varianterne er rutine for distributører, der bygger en serie.

Vi citerer EXW, FOB Ningbo eller CIF og leverer kommerciel faktura, pakkeliste, oprindelsescertifikat og UL-certifikatkopierne, som din toldmægler eller køber vil anmode om.

Support, firmwareopdateringer og reservedele

To års garanti på stationen og dens interne moduler mod fabrikationsfejl.

Firmwareopdateringer skubbes eksternt gennem backend; der er ikke behov for besøg på stedet for de fleste ændringer.

Reservedele — RFID-læsere, LCD-paneler, powerboards — sendes inden for 3-5 arbejdsdage for garantisager.

Fjerndiagnostik aflæser stationens OCPP-status og logger med dig på et opkald, hvilket løser de fleste problemer uden en lastbilrulle.

Reservedele til denne familie forbliver tilgængelige i fem år efter, at modellen forlader produktionen - relevant, hvis du skal forbinde en bygning på lang sigt.

Forkert vs rigtigt: Betjening af en delt station

Forkert: Montering af stationen, hvor direkte sol rammer LCD-skærmen hele eftermiddagen. Højre: en skraveret eller nordvendt position holder skærmen læsbar og boksen køligere.

Forkert: Lader 4G SIM-kortet løbe tør for data midt på måneden. Til højre: en advarsel om lavt dataindhold i backend, med Ethernet som reservelink.

Forkert: at give et delt kort til en hel etage og dele regningen i hånden. Til højre: et kort pr. bruger, så transaktionsposten er regningen.

Forkert: antager, at et netværksudfald stopper opladningen. Til højre: kendte kort fungerer stadig fra den lokale liste; transaktioner uploades, når linket vender tilbage.

Forkert: lader stikkablet trække hen over bugtens gulv. Til højre: en kabelkrog eller -holder, og nok slæk, så førere aldrig strækker kablet.

Ejendomsadministratorerfaringer

Bestyrelsen for en lejlighed med 240 enheder i Kuala Lumpur installerede seks stationer i 2025 efter to års klager fra beboere over ad hoc-opladning. Kassereren eksporterer nu en pr-beboer kWh-rapport hver måned; hendes ene klage er, at kælderens WiFi-signal var svagt i starten, og udvalget skulle køre et Ethernet-drop, før alle seks enheder slog sig ned.

En kontorudlejer i Dubai monterede stationer til 120 ansatte og fastsatte forskellige takster for personale og besøgende. Facilitetspersonale kan lide, at et tabt kort kan dræbes fra instrumentbrættet på få sekunder; de bemærker, at LCD-grænsefladen kun er engelsk, hvilket de accepterer, men gerne vil lokaliseres.

En hotelejer i Warszawa driver to enheder til gæster og regninger, der opkræves gennem værelsesfolioen. Han satte pris på offline-adfærden, da bygningens internetudbyder havde en to-dages afbrydelse - gæster debiterede stadig, og transaktionerne dukkede op i backend bagefter. Han ønsker kun, at RFID-startsættet inkluderede flere kort.

Spørgsmål fra webstedsoperatører

Q: Holder stationen op med at fungere, hvis internettet er nede?

A: Nej. Kendte kort debiteres fra den lokale liste, og transaktioner gemmes og uploades, når forbindelsen vender tilbage.

Spørgsmål: Hvilke opladningsstyringsplatforme arbejder med det?

A: Enhver platform, der taler OCPP 1.6j; vi giver dig integrationstjeklisten og hjælper med den første forbindelse.

Q: Hvordan bliver beboerne faktureret?

A: Hvert kort er knyttet til en konto i backend, som gør sessioner til fakturaer eller tildelingsrapporter.

Q: Kan forskellige brugere betale forskellige priser?

A: Ja. Tariffer konfigureres pr. kortgruppe i backend, ikke pr. station.

Q: Hvad sker der med et mistet eller stjålet kort?

A: Bloker det i backend; blokken synkroniseres med stationens lokale liste ved næste forbindelse.

Q: Hvor mange kort kan offlinelisten indeholde?

A: Den lokale autorisationsliste gemmer hundredvis af kort-id'er, som dækker enhver realistisk bygning.

Q: Er 3,5 kW nok til en lejlighedsbygning?

A: Til opladning af beboer natten over, ja; besøgende i dagtimerne kan blive nødt til at vente, så mange websteder blandes i en eller to enheder med højere effekt.

Q: Hvad er forskellen fra en simpel RFID wallbox?

A: OCPP 1.6j-integration, transaktionsregistreringer, fjernkonfiguration og multiplatformsfrihed - en simpel boks har ingen af ​​disse.
