High-Power V2G Tovejs EV-oplader til kommerciel flådeoperationer

Fra ladebunke til kraftværk: 180kW V2G-ideen

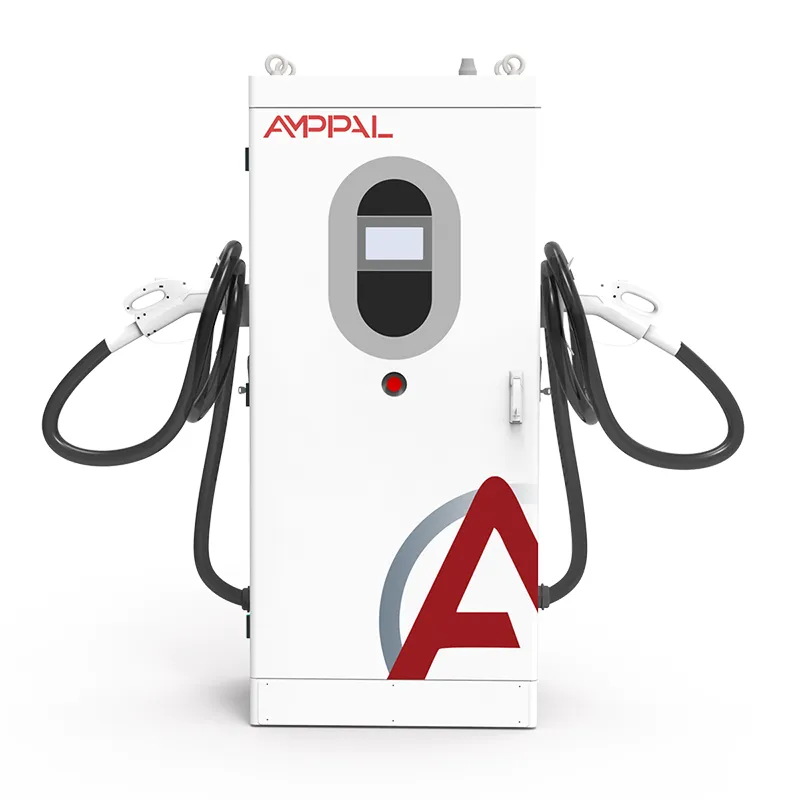

Én 180 kW oplader er en afrundingsfejl på et nationalt net; ti tusinde af dem er et kraftværk. AF-DC-180 er det eneste aktiv, der gør det regnestykke muligt: ​​en tovejs DC-oplader, der fylder et bus- eller lastbilbatteri ved 180 kW og, når nettet spørger, hælder strøm tilbage med samme hastighed. Det topper AMPPAL's V2G-sortiment, og det er modellens gitter-side købers spec først.

Navnet fortæller historien. V2G (vehicle-to-grid) betyder, at køretøjet bliver en netressource, mens det er parkeret. AF-DC-180 forvandler et depot til en afsendelsesblok på 180 kW - nok til at dække det gennemsnitlige træk for omkring 150-200 husstande i en time, eller til at holde frekvens for en transformerstation under en forstyrrelse.

Hvad gør en oplader Grid-Grade

Hvad kvalificeres som 'grid-grade' i praksis:

180 kW strøm, der kan sendes fra en enkelt forbindelse: frekvensrespons, peak barbering eller nødreserve uden at bygge et batteriskur.

Platformkontrol som en førsteklasses opstartsmetode: Enheden modtager forsendelsessætpunkter og udfører dem - ingen handling fra føreren påkrævet.

95 % effektivitet i begge retninger, så den energi du sælger tilbage bliver ikke tæret af rundturen.

ISO 15118 underskrevne sessioner: aggregatoren ved præcis hvilket køretøj, hvor meget energi og til hvilken pris.

13 beskyttelsesfunktioner, IP54 og -30C til +50C drift til udsatte gårdhaver i barske klimaer.

Kablet og mobilnetværk med dobbelt netværk med OCPP 1.6/2.0, så afsendelseskommandoer ankommer via det link, der er i live.

Tekniske specifikationer

Steder, hvor 180kW betaler sig

Hvor en 180kW enhed tjener sit hold:

Depotflåder, der er tilmeldt frekvensreguleringsprogrammer: parkerede busser aflades i 15-30 minutters vinduer, når netfrekvensen falder.

Virtuelle kraftværksaggregatorer samler hundredvis af opladere i et enkelt bud i MW-skala.

Transmissions- og distributionsselskaber, der kører deres egne V2G-piloter.

Store kommercielle campusser med peak-shaving-kontrakter og en bus- eller lastbilflåde på stedet.

Havne og logistikhubs, hvor køretøjer kører i tomgang i forudsigelige timer - ideelle forsendelsesvinduer.

Hvordan en enhed taler med netoperatøren

Forsendelsessløjfen er hurtig og for det meste automatisk. Aggregatets system - eller netoperatørens - sender et sætpunkt over nettet: 'aflad 150kW de næste 15 minutter'. Enheden kontrollerer det tilsluttede køretøjs ladetilstand, bekræfter, at sessionen er godkendt i henhold til ISO 15118, og ramper inverterens udgang, så den matcher. Når vinduet slutter, stopper det rent og aktiveres igen til næste kommando.

Frekvensregulering er den klassiske V2G-indtægtsstrøm. Et gitter ved 50.00Hz forbliver afbalanceret af ressourcer, der reagerer inden for sekunder til minutter. En flåde på 180 kW enheder, der hver er i stand til at skifte mellem opladning og afladning, fungerer som en hurtig, granulær responsblok - aggregatorens software opdeler responsen på tværs af enheder, så intet enkelt køretøj tømmes helt.

Peak barbering er den simplere fætter: På en forudindstillet time aflades enhederne for at begrænse webstedets import, hvilket reducerer efterspørgselsafgifterne og på nogle markeder tjener kapacitetsbetalinger. Platformkontrol håndterer både tidsplaner - tidsbaserede og hændelsesbaserede - og logger hver afsendelse til afregning.

Standarder, typetest og papirsporet

Grid-projekter kører på papirarbejde. AF-DC-180 leveres med:

CE- og TUV-typeundersøgelsesrapporter, inklusive EMC ved 180 kW effektklassen.

IEC 61851-overensstemmelse, der dækker DC-opladningsadfærd og stiksikkerhed.

ISO 15118 overensstemmelse for signerede tovejssessioner.

Fabriksrutinetest: en fuld tovejskørsel ved 180 kW plus isolering, jordkontinuitet og lækage.

IP54-verifikation i henhold til IEC 60529 og bred temperaturtest ved -30C og +55C.

Testoptegnelser af forsyningsgradstype inkluderet for nettilslutningsregistreringer i EU, GCC og CIS.

Bygning af 180kW skabe i skala

180kW kabinettet er bygget på samme Yueqing-linje som 120kW, med tungere modulstativer og samleskinner. Strømmen:

Paneler er laserskåret og foldet, derefter svejset ind i rammen på 1620 x 750 x 560 mm.

Power racks med atten 10kW moduler er installeret og tilspændt til termopladen.

Samleskinner er boltet med kalibreret moment og mærket til inspektion.

Firmwareindlæsning og kommunikation sker på en dedikeret testbænk.

En fuld effekt iblødsætning: seks timers opladning ved 180 kW, fire timers invertering ved 180 kW.

Effektivitet, effektfaktor og responshastighed går på enhedens serielle rekord ved 20, 50 og 100 procent belastning.

Hver enhed er inspiceret, mærket og forseglet; fastgørelsesanordninger er momentkontrolleret.

Kassedannelse følger test-sign-off; standard builds afsendes inden for 15-20 arbejdsdage.

Er en 180kW-enhed det rigtige gitterspil for dig?

Spørg, hvad aktivet rent faktisk vil gøre før dimensionering. Hvis dit spil er frekvensregulering eller VPP-aggregering, afgør afsendelsesvinduet og markedsreglerne værdien, ikke kun kilowattene - tjek din aggregators minimumsbudstørrelse og svarkrav, og match derefter enheden til programmet.

For et websted, der kun barberer sin egen top, er 180kW generøst; 120 kW enheder kan dække samme behov til lavere omkostninger. For en plads med en lastbil- eller busflåde, der også skal hurtigoplades i løbet af dagen, tjener 180 kW sit hold på begge sider af måleren.

Ikke for dig, hvis din transformer ikke kan acceptere 180 kW ekstra belastning, hvis din netkode ikke har nogen V2G eller eksportramme, eller hvis køretøjerne på stedet ikke kan tåle et træk på 180 kW. Heller ikke for dig, hvis du vil have en håndfri oplader uden interesse i at sende - du ville betale for platformskontrol, du aldrig bruger.

Hvorfor grid-side købere holder sig til AMPPAL

15-20 arbejdsdage på standard 180kW builds; modelkoden låser stik, kabellængde og muligheder ved ordrebekræftelse.

Én enhed til evaluering og teknisk support til aggregatorintegration - forsendelses-API'en leveres sammen med manualen.

Certifikater og typetestdokumenter sendes før afsendelse til netgodkendelse og told.

OCPP 1.6/2.0 plus AMPPAL-platformen med laststyring og flådeplanlægning inkluderet.

AMPPAL har afsendt mere end en million enheder siden 2014 og driver mere end 200 stationer; netkøbere handler med ingeniører, ikke kun salg.

Kasser, containere og told til 180 kW

AF-DC-180 kabinettet er 1620 x 750 x 560 mm, sendt opretstående i en tung trækasse på omkring 320 kg med pistoler og kabler. Den er bygget til sidelæsning med et rigningsdiagram og bruger fire løfteøjer og en spredestang.

En 20 fods container rummer fem enheder; en 40 fod høj terning ti. Netordrer sendes typisk som fulde containere, kanoner i separate kartoner.

FOB Ningbo eller Shanghai standard; CIF, CFR, DAP på forespørgsel. Dokumenter: faktura, pakkeliste, konnossement, CE-erklæring og testcertifikater, plus en ISO 15118-overensstemmelseserklæring for netansøgninger.

Service og support til netprojekter

24 måneders standard. På VPP-forbundne websteder aftaler vi en oppetids-SLA separat, da aggregator-sanktioner er den reelle eksponering.

Hot-swappable strømmoduler med regionalt lager; almindelige reservedele når dig inden for 3-5 arbejdsdage.

Vores ingeniører ringer til enheden via dens eget link; forsendelsesfejl får prioritet routing.

Idriftsættelse inkluderer en live afsendelsestest med din aggregators platform.

Firmware forbliver opdateret uden beregning, så længe du ejer enheden - OCPP og ISO 15118 patches inkluderet.

Fejl, der koster VPP-omsætning

Forkert: Underskrivelse af en aggregatorkontrakt før kontrol af enhedens lokale måling. Til højre: Bekræft måleren og afregningsdatastien under idriftsættelsen, ikke efter den første fakturatvist.

Forkert: Lader afsendelsesplanen dræne hvert køretøj for at tømme det. Til højre: Indstil et aggregatorgulv (for eksempel 20 % SOC) og gør det ikke-omsætteligt i platformsreglerne.

Forkert: Antager, at svaret er øjeblikkeligt. Til højre: enheden reagerer på sekunder til minutter afhængigt af programmet; design dit bud omkring den rigtige rampetid.

Forkert: Kører V2G og hurtigopladning samtidigt på én transformer. Til højre: Brug belastningsstyring, så opladnings- og afladningsvinduer overlapper aldrig hinanden.

Forkert: Ignorerer batteriforringelsesklausuler i køretøjsgarantier. Til højre: Dokumentér V2G-brug og bekræft OEM's position, før du tilmelder flåden.

Feedback fra Grid- og Aggregator-partnere

En aggregator i Tyskland samler 180 kW enheder på tværs af 40 depotsteder i et bud på 7,2 MW frekvensregulering. Operatøren siger, at enhederne holder sætpunktet inden for et par procent og sætter sig korrekt; den virkelige smerte var den første måned med måler-data-afstemning, som deres team løste ved at trække enhedens egne logfiler.

Et busdepot i Dubai indskrev fire AF-DC-180'ere i et peak-shaving-program til emiratets sommerklimatop. 720 kW-blokken barberede depotets import med omkring 30 % i løbet af middagsvinduet, og operatøren bemærkede, at skabene håndterede 48C omgivelsestemperatur uden derating. Deres klage: displayet er kun engelsk, hvilket deres vedligeholdelsespersonale foretrækker på arabisk.

Et logistikcenter i Kasakhstan bruger enhederne både til hurtigopladning af langdistancelastbiler og til at levere reserve i et svagt regionalt net. Nedbrydning af batteri var bestyrelsens første spørgsmål; efter et år med planlagte 30-40 % udledninger viser flådens diagnostiske data kapacitetstab inden for OEM's normale køreområde. Deres kommentar: platformens forsendelseslog er det, der overbeviste økonomiudvalget om at forny.

Ofte stillede spørgsmål om nettjenester

Q: Hvor meget netværdi har en 180kW enhed?

A: Omtrent 180 kW strøm, der kan sendes - nok til 15-30 minutters reguleringsvinduer eller en 90-180 kWh energiblok pr. session.

Q: Hvad er et virtuelt kraftværk?

A: En aggregator samler mange små aktiver som V2G-opladere i et bud i MW-skala, som netoperatøren kan sende.

Q: Ødelægger V2G køretøjets batteri?

A: Studier fra den virkelige verden og vores kunders logs viser beskeden, håndterbar forringelse, når dybden og frekvensen er begrænset – bilens egne garantibetingelser sætter stadig grænserne.

Q: Hvordan modtager platformskontrol forsendelse?

A: Over Ethernet eller mobil via OCPP eller AMPPAL-platformen - enheden udfører sætpunkter automatisk, ingen driverhandling.

Q: Kan AF-DC-180 oplade og aflade på samme dag?

A: Ja - den dobbelte told er hele business casen: opladning om morgenen, afsendelse om aftenen.

Q: Hvilke markeder betaler for V2G?

A: Frekvensregulering, kapacitet og peak-shaving-programmer findes i Tyskland, Storbritannien, dele af USA og Australien; tjek din aggregators aktive programmer.

Q: Hvad hvis netoperatøren sender, mens flåden skal afsted?

A: Platformen kan holde køretøjer tilbage under et brugerindstillet SOC-gulv; chaufførernes behov overstiger indtægterne i reglerne.

Spørgsmål: Er en 180 kW enhed overkill for et normalt depot?

A: Hvis du kun barberer din egen peak, er 120kW ofte tilstrækkeligt. 180 kW betaler sig, når både hurtig flådeopladning og forsendelsesindtægter betyder noget.
