V2G tovejs DC EV-ladestation til kommerciel energistyring

30kW-modellen, og hvorfor ISO 15118 betyder noget for dig

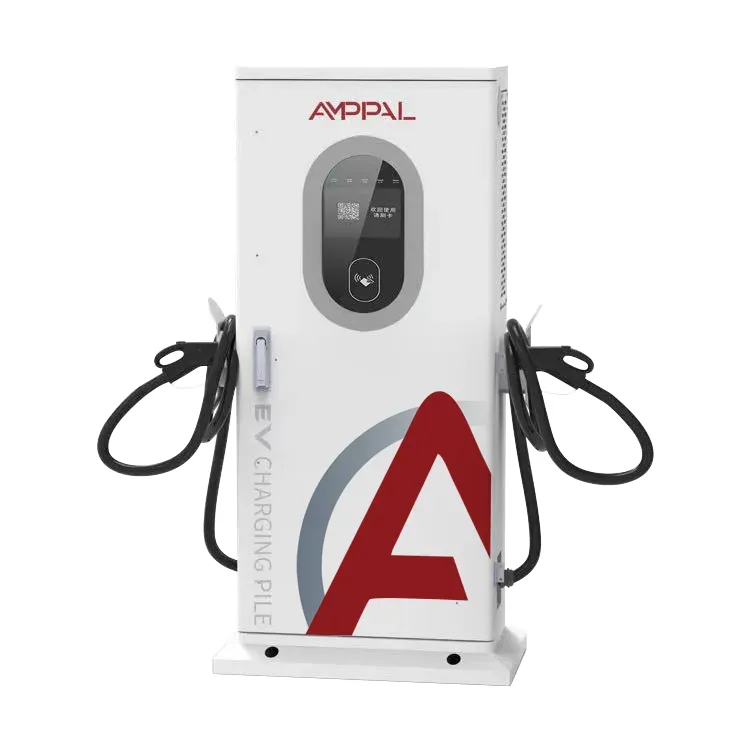

De fleste V2G-opladere, der sælges i dag, taler til bilen; forskellen er hvor godt. AMPPAL V2G tovejs DC EV-ladestation til kommerciel energistyring (AF-DC-30) er bygget op omkring ISO 15118, standarden, der lader en elbil og oplader forhandle en session som to computere, der ryster hænder - underskrevet, målt, intet menneske i midten.

Ved 30 kW sidder den over hjemmeenheder og under depotopladere: små flåder, kontorparkeringspladser, hotelforpladser. Hvad købere bemærker er, hvordan sessioner starter - det er her, denne enhed adskiller sig fra alt med en kortlæser boltet på.

Hvad AF-DC-30 gør bedre end en envejsoplader

Fem adfærdsformer adskiller denne enhed fra en almindelig jævnstrømshurtigoplader, og de fleste af dem handler om identitet og kontrol i stedet for kilowatt:

Plug & Charge: bilen præsenterer sit certifikat over kablet, fakturering tildeles køretøjet, og chaufføren rører aldrig en skærm.

VIN auto-start: opladeren læser køretøjets identifikationsnummer fra bilen, så et depot autoriserer specifikke køretøjer og blokerer andre.

Tovejs flow ved 30 kW med 95 % systemeffektivitet - udledning til bygningen eller nettet er en business case, ikke et videnskabeligt projekt.

Offline tvungen start: når netværket eller platformen ikke er tilgængelig, åbner enheden stadig sessioner ved hjælp af lokale regler - forskellen mellem 'flåde strandet' og 'flåde kører'.

Tretten beskyttelsesfunktioner plus IP54, dimensioneret til udendørs forpladser og parkeringspladser.

Kablet og mobilnetværk, så et fald i ét link dræber ikke faktureringsdata.

Tekniske specifikationer

Steder, hvor 30kW-enheden passer

30 kW forsvinder ind på et websted - nok til rigtigt arbejde, lille nok til en standard kommerciel forbindelse. Disse placeringer bliver ved med at gå igen i ordrer:

Kontor- og businesspark-parkeringspladser, hvor ansattes elbiler oplades om dagen og aflades ved aftentaksten.

Hotel- og restaurantforpladser, der ønsker gæsteopladning uden en receptionsoperatør.

Små varebilsleveringsflåder: VIN-regler lader depotet kun opkræve sine egne køretøjer.

Bilforhandlere demonstrerer V2G til kunderne med ISO 15118 som talepunktet.

Landlige EV-ladepunkter på et svagt net: 30kW tovejseffekt kan også stabilisere en lokal feeder.

Fra kabelstik til sessionsstart: opstartskæden

Tilslut og se. Konnektoren låser, opladeren og bilen udveksler et ISO 15118-håndtryk, og bilen præsenterer sin identitet - en certifikatkæde, ikke et serienummer. Opladeren validerer det mod sidens tilladelsesliste, og sessionen åbner med takst og grænser, der allerede er aftalt. Det er Plug & Charge, cirka ti sekunder af førerens tid.

VIN-genkendelse arbejder et lag ned. Kontrolpanelet analyserer køretøjets identifikationsnummer fra bilen, matcher det med flådeforvalterens liste og starter eller afviser sessionen. Intet kort at miste, ingen app at installere. Et depot med fyrre varebiler kan sætte regler som 'kun leveringsvogne, 07:00-19:00, opkræve til 80%'.

Den femte vej eksisterer for de dårlige dage. Router død, mobil nede, platform utilgængelig - offline tvungen start tager over med lokalt lagrede regler: autoriserede VIN'er oplader stadig, måler still-registreringer, data synkroniseres, når linket vender tilbage. Nogle operatører køber denne enhed for netop den adfærd; deres tidligere oplader blev til en mursten, hver gang netværket nysede.

Testrapporterne bag 30kW-modellen

Tovejs hardware er, hvor billige certificeringsgenveje dukker op, så her er, hvad der leveres i filen med hver AF-DC-30:

CE- og TUV-typeundersøgelsesrapporter, der dækker sikkerhed og EMC for EU-markedet.

IEC 61851-overensstemmelse for DC-opladningsadfærd, kabel- og stikkontrol.

ISO 15118-overensstemmelse, der dækker V2G-stakken - laget, der gør Plug & Charge muligt.

Fabriksrutinetest på hver enhed: isolationsmodstand, jordkontinuitet, lækage og en fuld 30kW tovejskørsel.

Bredtemperaturmoduler vurderet -30C til +55C for nordlige vinterflåder.

IP54-kapsling verificeret i henhold til IEC 60529 til udendørs installation.

Otte trin fra spole til malet kabinet

AMPPALs Yueqing-fabrik har kørt siden 2014 med 260+ ansatte, og DC-produkter som AF-DC-30 får deres eget samlebånd. Rækkefølgen:

Stålskabe er laserskåret på TRUMPF-maskiner og foldet på CNC-kantpresser.

FANUC-robotter placerer strømmoduler og samleskinner på rammen.

Kontroltavler er programmeret med ISO 15118-stakken og de fem startstier.

Effekttrinnet testes først: ensrettertilstand, derefter invertertilstand, ved fulde 30kW.

Skab er pulverlakeret og forseglet til IP54 før endelig montering.

Hver enhed kører en 24-timers burn-in cykling opladning og afladning ved nominel effekt.

Kommunikationstests bekræfter Ethernet-, CAN- og cellulære links plus failover.

En sidste inspektion tegner af, derefter kasser; hele løbeturen tager 15-20 arbejdsdage.

Matcher 30kW-modellen til dit websted

Tjek din netforbindelse før prisen. 30kW har brug for trefaset ved 260-530VAC med L1/L2/L3/N/PE, som de fleste erhvervslokaler har. Kun enfaset? 7kW AF-DC-07 er det ærlige alternativ.

Tænk over, hvem der vil bruge det. Almindelige chauffører? VIN og Plug & Charge - de holder op med at bære kort. Anonyme offentlige brugere? QR-koder og platformskontrol, som også fungerer fint her.

Ikke for dig, hvis du skal oplade en bus eller tung lastbil - 30kW tager en 300kWh bus hele natten. Heller ikke for dig, hvis dine biler mangler ISO 15118 tovejsunderstøttelse; VIN auto-start afhænger af bilen, der taler standarden, så tjek først køretøjslisten.

AMPPAL-forskellen på en 30kW ordre

15-20 arbejdsdage fra bestilling til kasse på standardkonfigurationer; brugerdefinerede konnektorlayouts og OEM-branding på forespørgsel.

MOQ på en enhed til evaluering, to til fem for prøvesteder og containerpriser ud over det.

Certifikater og testrapporter leveres forud for forsendelse til godkendelse af told og nettilslutning.

OCPP 1.6 og 2.0 understøtter, så enheden slutter sig til eksisterende opladningsstyringssystemer uden en proprietær lock-in.

AMPPAL driver mere end 200 af sine egne stationer og har sendt over en million enheder siden 2014 - supportafdelingen kender til feltfejl, ikke kun datablade.

Forsendelse af 30kW kabinettet: Kasser, LCL og dokumenter

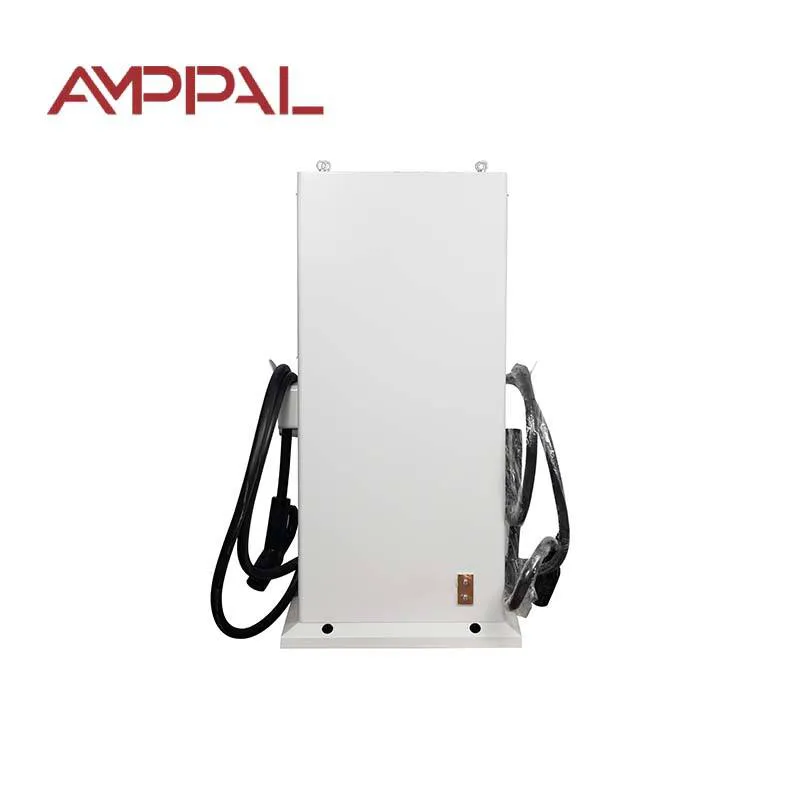

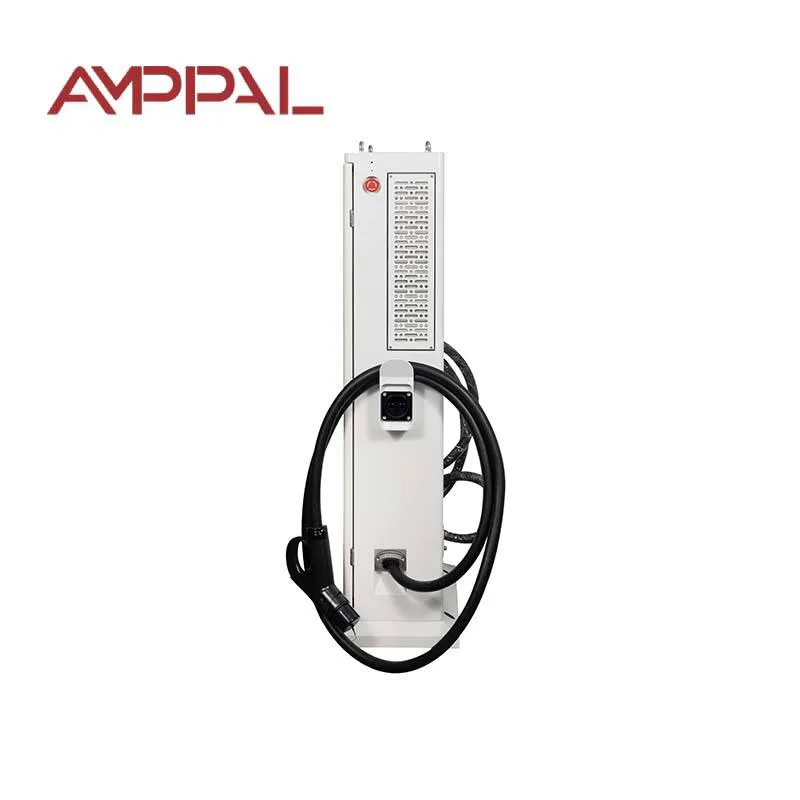

AF-DC-30 måler 1517 x 640 x 300 mm og sendes opretstående i en trækasse med indvendig afstivning, ca. 150 kg med pistol og kabler - gaffeltruck-venlig, kan rigges af to personer.

En 20 fods container tager omkring 18 enheder; en 40 fod høj terning på ca. 38. Mindre ordrer går til LCL fra Ningbo eller Shanghai, dimensioner og vægt er angivet for et præcist speditørtilbud.

Standarddokumenter: faktura, pakkeliste, konnossement eller luftfragtbrev, CE-erklæring og testcertifikater. Nogle markeder har brug for ISO 15118-overensstemmelseserklæringen for netgodkendelse - vi leverer den på forespørgsel.

Garanti og reservedele til 30kW modellen

To år, og det inkluderer ISO 15118 kommunikationsmodulet. Firmwareopdateringer forbliver gratis i hele produktets levetid.

Reservestrømsmoduler og kontroltavler på regionalt lager; almindelige dele afsendes inden for 3-5 arbejdsdage.

Fjerndiagnose af vores ingeniører via opladerens egen forbindelse - de fleste fejl findes uden besøg på stedet.

Ibrugtagningssupport: Vi leder din installatør gennem den første session over videoopkald, inklusive opsætningen af ​​VIN-tilladelseslisten.

En vedligeholdelsestjekliste i manualen: kvartalsvis stikinspektion, årlig drejningsmomentkontrol og filterrensning, hvor monteret.

Installation og drift Faldgruber at springe over

Forkert: Montering af enheden, hvor stikket hænger i knæhøjde mod en travl gangbro. Højre: Anbring stikket 1,0-1,2 m fra jorden, fri af vogne og bagklapper.

Forkert: Stoler på VIN-autostart uden at teste det på alle køretøjsmodeller, du ejer. Til højre: Kør en testsession pr. model under idriftsættelsen, og log resultatet.

Forkert: At lade cloud-platformen være den eneste faktureringspost. Til højre: Hold enhedens lokale måling aktiveret, så data overlever et netværksudfald.

Forkert: Indstilling af udledningsgrænser over, hvad bygningens hovedafbryder kan optage. Til højre: koordiner udledningsplanen med stedets belastningsprofil.

Forkert: Springer over en overspændingsbeskytter ved forsyningen, fordi enheden har lynbeskyttelse indeni. Til højre: Beskyt også foderet - overspændinger kommer gennem kablet.

Feltnoter fra 30kW installationer

Et logistikfirma i nærheden af ​​Rotterdam driver tre AF-DC-30'ere til en 26-varevogns leveringsflåde. VIN-regler opkræver kun depotvogne 07:00-19:00; aftenvinduet aflades for at udligne kontorbelastningen. Én ægte irritation: Når en chauffør bytter varevogn, følger sessionen køretøjet, ikke chaufføren, så personlig kilometertal kræver separat sporing.

En hotelgruppe i Kroatien placerede to enheder på gæsteparkeringen med QR-kode start og platformsfakturering. EV-båse blev et reservationsfrynsegode, og receptionen holdt op med at sige "hvordan betaler jeg?" spørgsmål. Klage: Status-LED'erne er svære at læse fra 20 meter i dagslys.

En EV-forhandler i UAE bruger én enhed til Plug & Charge-demoer. Salgspersonale tilslutter en testbil, sessionen åbner på køretøjets identitet, og taksten vises på bilens skærm. Demoen sælger sig selv; 30kW passer til et showroom, men ikke en fuld kundeafgift, så de holder en hurtigere enhed bag bygningen.

Spørgsmål købere stiller om 30kW-modellen

Spørgsmål: Hvad giver ISO 15118 mig præcist?

A: Signerede, automatiserede sessioner - bilen identificerer sig selv, fakturering tildeles automatisk, og Plug & Charge bliver muligt.

Q: Understøtter alle elbiler VIN auto-start?

A: Nej. Den har brug for en bil, der afslører VIN over opladningsprotokollen; de fleste moderne CCS og GB/T EV'er gør, ældre måske ikke.

Spørgsmål: Kan den tilslutte sig min eksisterende administrationssoftware?

A: Ja - OCPP 1.6 og 2.0 understøttes, plus AMPPAL-skyen, hvis du foretrækker det.

Q: Hvad sker der, hvis SIM-kortet løber tør for data?

A: Kabelforbundet Ethernet overtager som det primære link; offline tvungen start holder sessioner kørende begge veje.

Q: Kan jeg sælge strøm tilbage til nettet?

A: På markeder med eksportmåling og en V2G-takst, ja. Andre steder udligner den belastning på stedet - tjek lokale regler.

Q: Hvor højt er det på en hotelforplads?

A: Ved eller under 65dB, nogenlunde en stille samtale; nattidsplaner kan begrænse afladningsstrømmen for at reducere blæserhastigheden.

Q: Hvad er garantien igen?

A: 24 måneder på enheden inklusive kommunikationsmodulet, med gratis firmwareopdateringer i produktets levetid.

Q: Kan to enheder dele en forbindelse?

A: Ja, med belastningsstyring i AMPPAL-platformen eller din OCPP-backend.
