7kW tovejs V2G DC EV-oplader til hjemmeenergi og Smart Grid-applikationer

Hvad en 7kW tovejs enhed gør for et hjem

Den 7 kW tovejs V2G DC EV-oplader til hjemmeenergi og Smart Grid-applikationer (AF-DC-07) er en lille tovejs DC-oplader. Den gør det indlysende job - at oplade en elbil ved 7 kW - og et andet job, som de fleste opladere ikke kan klare: den trækker strøm tilbage fra bilen og fodrer huset. Den anden retning er, hvad V2H (bil-til-hjem) og V2G (bil-til-net) betyder i praksis.

For et typisk hjem med et 40-60 kWh batteri EV, dækker 7 kW omvendt flow basisbelastningen: køleskab, router, belysning, varmecirkulationspumper. Den vil ikke køre en elektrisk ovn og en varmepumpe på én gang. Det køber timers overlevelse af strømafbrydelser, ikke en uges netuafhængighed.

Seks grunde til, at en 7kW-enhed ændrer et hus

Argumentet er ikke opladningshastighed; det er den anden strømningsretning. Seks point købere gentager efter installationen:

Reservestrøm uden et ekstra batteri: Den elbil, du allerede ejer, bliver reserven. En bil på 60 kWh rummer nok til to dages hjemmeaftensbelastning.

Peak-dal arbitrage: opkræve nattakster, aflad i det dyre aftenvindue, og lad måleren regne ud.

IP55 mod vejr: regn, støv og kystsalt luft håndteres bedre end IP54-skabene på de større søskende.

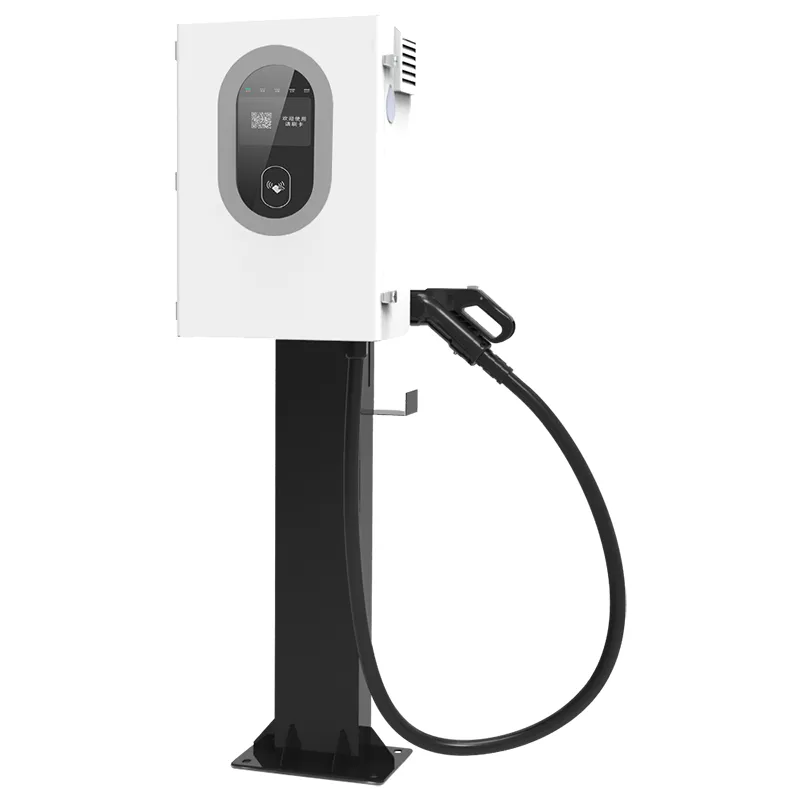

Søjle- eller stangmontering: 600 x 450 x 230 mm kabinettet passer til en væg, en stålsøjle eller en vejsidestang.

95 % eller bedre effektivitet i begge retninger, så tur-retur-til-batteri-til-net-rundturen mister mindre end en tiendedel af energien.

Fem måder at starte en session på: QR-scanning, kort, VIN-autostart, platformskontrol eller offline tvungen start, når netværket er nede.

Tekniske specifikationer

Hvor en 7kW V2G-enhed tjener sin plads

Ikke et flådeprodukt. Størrelse til enkelte parkeringspladser; disse er scenarierne, hvor ejere rapporterer reel tilbagebetaling:

Parcelhuse i Tyskland, Holland og Norden med eltakster for brugstid.

Feriehytter og landejendomme, hvor strømafbrydelser er rutine snarere end sjældne.

Små butikker og hjemmekontorer, der kører 500-1500W kontinuerlig belastning.

Boliger med solcelleanlæg: middagsoverskud oplader bilen, aftenafladning dækker middagstoppen.

Udlejere installerer V2G-klare parkeringspladser som et salgsargument mod lejer.

Sådan skifter opladning og afladning i ét kabinet

Inde i AF-DC-07 sidder et tovejs effekttrin. I ladetilstand ensretter den trefaset AC til DC for batteriet. I afladningstilstand inverterer de samme moduler DC tilbage til AC ved 230/400V. Der er ingen separat inverter boltet på - den topologi holder kabinettet på 600 x 450 x 230 mm og effektiviteten på 95 % eller bedre begge veje.

ISO 15118 håndterer V2G-håndtrykket. Bilen og opladeren udveksler en underskrevet besked om, hvor meget energi der må trækkes tilbage, og omvendt flow starter først, når det er godkendt. Dette er ikke en hacket inverter, der fodrer huset; det er en afmålt, standardkompatibel central.

Opstart er bevidst lagdelt. Online sessioner begynder med QR-kode, kort, VIN-genkendelse eller AMPPAL-skyplatformen. Hvis netværket falder, holder offline tvungen start opladeren brugbar med lokal godkendelse - nyttigt, når routeren dør midt under udfald.

Certifikater, som et husejerforsikringsselskab ønsker at se

Home V2G ligger i en gråzone på flere markeder, så papirarbejdet betyder noget. Dette er de dokumenter, der leveres med hver AF-DC-07:

CE- og TUV-mærker for EU-markedet; UL og CB tilgængelige for Nordamerika og andre regioner.

IEC 61851-overensstemmelse for DC-opladningsadfærd og stiksikkerhed.

ISO 15118-certificering for V2G-kommunikationsstakken - den del, der gør tovejssessioner målte og lovlige.

IP55 testet i henhold til IEC 60529: overlever nedspolning og blæser støv.

En fabrikstestrekord med hver enhed: isolering, jordforbindelse og en fuld tovejskørsel ved nominel effekt.

Bredtemperaturmoduler vurderet -30C til +55C til udsat vintermontering.

Sådan er 7kW-enhederne bygget i Yueqing

Fabrikken ligger i Yueqing, Zhejiang - byen folk kalder Kinas hovedstad for elektriske apparater. AMPPAL har kørt det siden 2014 med 260+ ansatte. Byggesekvensen for en 7kW enhed:

Stålplade skæres på TRUMPF lasermaskiner og bukkes på CNC kantpresser.

FANUC robotarme placerer strømmodulerne; DC-produkter kører på deres egen linje, adskilt fra AC.

Power-stage boards er bølgeloddede og består automatisk optisk inspektion.

Hver enhed får en fuld-load tovejs indbrænding: fire timers opladning, derefter aflades ved 7 kW.

Indkapslingen pulverlakeres først; IP55 pakninger monteres i hånden og momentkontrolleres.

Firmware flashes med ISO 15118-stakken og alle fem opstartsmetoder aktiveret.

En sidste visuel og elektrisk inspektion sker før serienummeret registreres.

Enhederne pakkes i individuelle kasser; leveringstid er 15-20 arbejdsdage.

Er 7kW nok? Dimensionering af en Home V2G-enhed

Start med den belastning, du skal dække i et udfald: køleskab, router, belysning, en varmecirkulationspumpe, normalt 400-800W. På det niveau dækker 7 kW omvendt effekt huset i timevis, mens bilen holder nok opladning til morgenkørsel.

Hvis dit hjem kører med en elektrisk varmepumpe, et induktionskomfur og en sauna på én gang, vil 7 kW ikke bære det maksimale. En 30kW eller 60kW enhed kunne, men det ændrer pris og installation. For de fleste husstande er 7kW rigeligt.

Ikke for dig, hvis du har brug for en fuld-home UPS, der skifter på under et sekund, eller en enhed, der kører huset gennem en flerdages blackout. AF-DC-07 er en afmålt tovejsoplader, ikke en off-grid inverter. Ingen peak-dal spredning i din takst? Arbitrage-argumentet forsvinder også.

Hvorfor købere vælger AMPPAL til Home V2G

15-20 arbejdsdages leveringstid på standardenheder; OEM branding og specialmaling på forespørgsel.

MOQ af en enhed til evaluering - vi sender singler til ingeniører og små importører, ikke kun paller.

CE-, TUV-, UL-, CB- og CCC-certifikater på fil; dokumentation sendes med hver ordre.

260+ ansatte og 1 million+ enheder leveret siden 2014; AMPPAL driver også 200+ ladestationer.

Europæisk reservedelslager: ladepistoler, kontroltavler og displays sendes inden for 3-5 arbejdsdage.

Emballage og levering til 7kW-modellen

Hver AF-DC-07 sendes i en træ- eller kraftig kartonkasse på ca. 750 x 600 x 350 mm, ca. 40 kg med pistol og monteringsbeslag. Skumindsatser holder kabinettet; pistolen og kablet kører i en fugtpose.

En 20 fods container rummer omkring 60 enheder; en 40 fod høj terning omkring 130. Paller spændes og læsset fotograferes inden forsegling.

Standardvilkår er FOB Ningbo eller Shanghai, med CIF og CFR tilbud på anmodning. Dokumenter omfatter faktura, pakkeliste, konnossement og CE-erklæringen; certifikater går ud på forhånd.

Support efter 7 kW-enheden lander

24 måneder på enheden. For hjemme-V2G er den del, der betyder noget, inverter-stadiet - det virker i begge retninger, og det er dækket.

Firmwareopdateringer til ISO 15118-stakken er gratis i hele produktets levetid, via cloud eller USB.

Reservedele til almindelige fejl sendes inden for 3-5 arbejdsdage; ladningspistolen er den mest bestilte reservedel.

Et års gratis fjerndiagnose - send et billede eller en logeksport og få svar samme dag.

En autoriseret elektriker kan fuldføre installationen på én dag; manualen inkluderer ledningsdiagrammer og momentværdier.

Almindelige fejl med Home V2G-installationer

Forkert: Montering af enheden, hvor tagafstrømning drypper på stikket. Til højre: vælg et sted med drypkant eller let udhæng - IP55 klarer vejret, ikke vand, der kanaliseres ind i stikkontakten.

Forkert: Forudsat at afladningen starter i det øjeblik, bilen tilsluttes. Rigtigt: ISO 15118-håndtrykket skal fuldføres, og afladningsplanen skal aktiveres i appen først.

Forkert: Dimensionering af huset belaster over 7 kW og håber, at opladeren klarer det. Højre: Hold udledningsbelastninger under 6kW for at give frihøjde til tab.

Forkert: Fremføring af AC-udgangen gennem en tilfældig forlængerledning. Til højre: Forbind udgangssiden til et dedikeret kredsløb med sin egen afbryder.

Forkert: Springer over en overspændingsbeskytter, fordi opladeren har lynbeskyttelse. Til højre: enheden beskytter sig selv; huspanelet mangler stadig sin egen Type 2 SPD.

Hvad husejere og små virksomhedsejere rapporterer

En husejer i Bayern, Tyskland kører AF-DC-07 med en 58kWh EV på en time-of-use tarif. Han oplader natten over til den lave takst og aflader 18:00-21:00; måleren viser ca. EUR 14 sparet om måneden i første kvartal. Hans ene greb: beslagshullerne trængte til en anden boring på hans murstensvæg.

Ejeren af ​​et lille bageri i Holland bruger enheden som både oplader og udfaldsbuffer til sine køleskabe. Et 40 minutters blackout i januar kostede ham intet – bilen holdt kølerne kørende. QR-mærkatet samler støv og trænger til en aftørring af og til.

En ejendomsadministrator på landet i New Zealand monterede enheden på en pæl ved siden af ​​et udlejningshytte. Gæster scanner for at begynde at oplade; han muliggør V2H-afladning på afstand under storme. Hans dom: den første oplader han installerede, der ikke behøvede et genbesøg inden for en måned.

Home V2G-spørgsmål, besvaret

Q: Kan AF-DC-07 forsyne hele huset med strøm under en strømafbrydelse?

A: Den leverer op til 7kW - køleskabe, lys, router, pumper. Tunge samtidige belastninger som ovne vil overskride det.

Q: Skader V2G-afladning bilbatteriet?

A: Dybde og frekvens betyder mere end retning. En natlig to-timers 7kW afladning er en mild cyklus; de fleste elbiler håndterer det inden for garantien.

Q: Hvilke biler fungerer med denne oplader?

A: Enhver EV, der understøtter ISO 15118 tovejsopladning over CCS eller GB/T - tjek først din bils V2G-supportliste.

Q: Er det lovligt at tilslutte til nettet?

A: På EU- og britiske markeder, ja, med CE- og TUV-mærker og en autoriseret elektrikerinstallation.

Q: Hvor meget kan jeg spare på taksterne?

A: Med en peak-dal spredning på 20-30 cent sparer en aftenudskrivning 1-2 EUR pr. session, 30-60 EUR om måneden.

Q: Hvad sker der, hvis mit internet går ned?

A: Offline tvungen start fortsætter med at oplade og aflade med lokal godkendelse; fakturering indhenter senere.

Q: Har jeg brug for en separat inverter til huset?

A: Nej - det tovejstrin inverterer DC til AC. Du skal bruge en omskifter eller AC-kobling til panelet.

Q: Kan jeg udvide til 22kW senere?

A: Nej, AF-DC-07 er fastsat til 7kW. Gå op til 30 kW eller 60 kW AMPPAL-modellerne for mere.
