V2G tovejs DC-hurtigopladningssystem til Smart Grid og Fleet Energy Management

Hvad en 120kW tovejsoplader gør for et depot

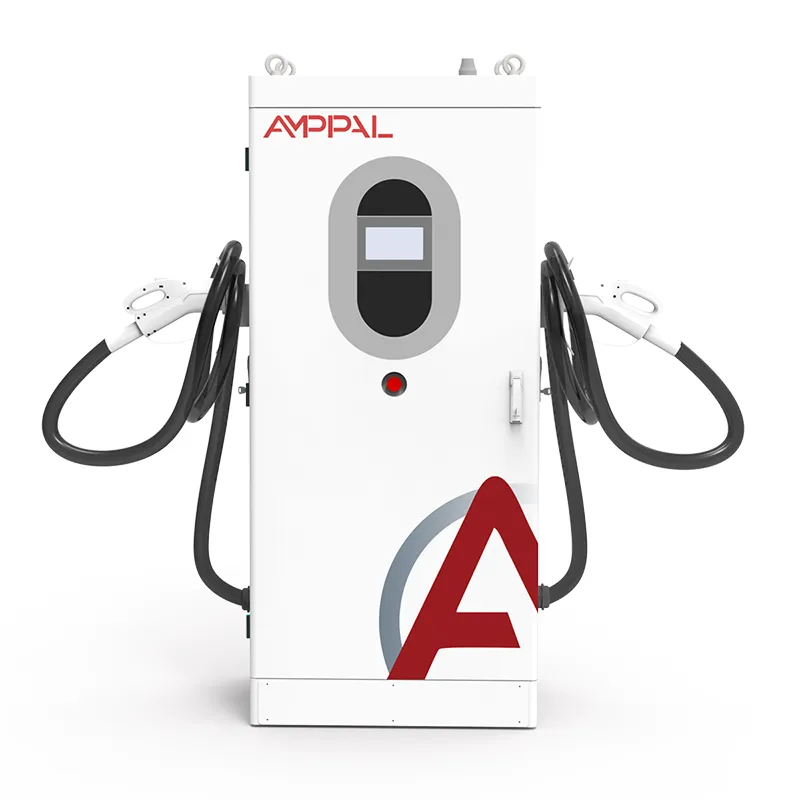

Flådeelektrificering går normalt i stå på ét nummer: efterspørgselsafgiften. V2G tovejs DC-hurtigopladningssystem til Smart Grid og Fleet Energy Management (model AF-DC-120-Y-B-Z-3/4/5-H) en 120 kW tovejs DC-oplader bygget til at angribe det - den fylder batterierne natten over eller midt på formiddagen, og inverterer derefter strømmen fra de samme batterier tilbage til depotet, når taksten er hårdest i løbet af eftermiddagen.

Med 120 kW er det depotklasse: to til fire varevogne i timen, en tung lastbil i rimelig tid eller et aktiv i bygningsskala. Modelkoden AF-DC-120-Y-B-Z-3/4/5-H koder for stik, kabellængde og muligheder - hvilket er grunden til, at tilbuddene angiver det med en kode i stedet for et simpelt suffiks.

Hvorfor depoter vælger AF-DC-120

Købernes shortlist, i ordren, spørger finansteams normalt:

Reduktion af efterspørgslen: en afladning på 120 kW i to timer hver ugedag barberer det månedlige højdepunkt - med USD 8-15 pr. kW per måned, USD 1.000-2.000 sparet månedligt på den skive.

En enhed, to indtægtsstrømme: energiarbitrage plus efterspørgselsreduktion; ved nuværende EU og USA spreads lander tilbagebetalingen på 2-4 år.

Topbarbering i bygningsskala: 120 kW udjævner et websteds aftenspids, ikke kun trimmer det.

13 beskyttelsesfunktioner og IP54, dimensioneret til udsatte gårdspladser.

Design med bred temperatur: -30C-klassificeringen holder skandinaviske og canadiske vinterflåder operationelle.

Kablet plus mobilnetværk med OCPP 1.6/2.0, så det slutter sig til flådens eksisterende backend.

Tekniske specifikationer

Fem flåde- og bygningsscenarier til 120 kW

Hvor en 120kW tovejs enhed tjener sit hold:

Leverings- og kurerdepoter: Varebiler oplades natten over ved lavt spidsbelastningstidspunkt og afladning under bygningsspidsbelastningen om aftenen.

Busdepoter, der har behov for hurtigere vendinger end 60 kW kan give.

Lagerhuse med store fryserum: Udløbsvinduet flugter med kompressorens bølge efter kl. 16:00.

Kontortårne ​​med EV-flåder af personale: Garagen bliver et aktiv på 120 kW pr. bås til aftentoppen.

Værktøjer, der prøver V2G på deres egne flåder, før de udruller kundeprogrammer.

Hvordan 120kW-enheden afbalancerer depotets belastning

Driftsløkken er enkel at beskrive, krævende at udføre. Om natten ensretter enheden net AC til DC ved op til 120kW, hvilket fylder flåden. Mellem kl. 16.00 og 21.00 - eller når som helst stedets tarif topper - inverterer den samme konverter DC tilbage til AC, synkroniseret med bygningens forsyning. Styrekortet bestemmer retning hver cyklus; en varebil med 40 % ladetilstand sidder simpelthen ud af udkastvinduet.

Peak barbering fungerer ved måleren, ikke opladeren. Efterspørgselsafgiften er fastsat af det højeste 15-minutters gennemsnit i måneden. Et websted, der topper ved 400 kW kl. 18:00, med 120 kW afladet på tværs af disse 90 minutter, registrerer et toppunkt tættere på 280 kW - og det tal følger stedet for hele faktureringsmåneden. Operatører holder øje med kurven, indstiller tidsplanen i AMPPAL-platformen og lader enheden jage sætpunktet.

Koldt vejr er flådeøkonomiens skjulte dræber. Under ca. 0C accepterer batterier opladning langsommere, medmindre køretøjets BMS forudsætter dem. Modulerne er vurderet til -30C, og kommunikationen forbliver i live i kulden, så morgensessionerne starter planmæssigt; køretøjets termiske styring bestemmer stadig, hvor hurtigt celler tager energi.

Certificering og fabrikstestbevis for 120kW

Bevisfilen, der rejser med en 120kW enhed:

CE- og TUV-rapporter, der dækker sikkerhed og EMC i 120 kW-effektklassen.

IEC 61851-overensstemmelse for DC-opladningsadfærd, kabel- og stikkontrol.

ISO 15118 overensstemmelse for tovejskommunikation med køretøjet.

En fabriksrutinetest på hver enhed: en fuld tovejskørsel ved 120 kW plus isolerings-, jord- og lækagetjek.

IP54 verificeret i henhold til IEC 60529; bredtemperaturmoduler testet ved -30C og +55C.

Typetestposter tilgængelige for nettilslutningsapplikationer på de fleste EU- og GCC-markeder.

Fra metalplade til forsendelse: 120kW fremstilling

120kW kabinettet starter som stålplade og efterlader testet omkring to uger senere. Yueqing-sekvensen:

Rammen og panelerne er fremstillet på CNC-stempler og kantpresser, derefter svejset med jig til at holde 1620 x 750 x 560 mm konvolutten.

Et formonteret powerrack - tolv 10kW moduler i standardopbygningen - er installeret og boltet til termopladen.

Styreledninger er anbragt og ført på et dedikeret kort, mærket i henhold til ledningsdiagrammet.

Første opstart: Firmwareindlæsning, skærmtjek og kommunikation.

En todelt belastningstest kører: seks timer ved 120 kW opladning, derefter fire timer ved 120 kW, der vender tilbage til testbussen.

Effektivitet og effektfaktor registreres ved 20 %, 50 % og 100 % belastning på den serielle post.

Skabet er forseglet, mærket og inspiceret; hver fastener er momentkontrolleret.

Kassedannelse sker inden for en uge efter testafmelding; leveringstid for standard builds er 15-20 arbejdsdage.

Den rigtige størrelse af en flåde: Når 120 kW passer, når den ikke gør

Start med efterspørgselskurven, ikke køretøjets antal. Træk 12 måneders 15-minutters intervaldata. Topper du om aftenen med flåden parkeret? 120kW afladning er direkte nyttig. Topper klokken 11:00, mens flåden er på vej? Enheden kan stadig oplade - men efterspørgselshistorien kollapser, og en envejsoplader ser bedre ud.

Tilpas enheden til flådens stikmix. AF-DC-120 understøtter CCS1, CCS2, GB/T, CHAdeMO og NACS, låst af modelkoden på bestillingstidspunktet. Blandet depot? Planlæg en pistol pr. bås, og hav en ekstra kabelsamling på lager.

Ikke for dig, hvis din transformer ikke kan tage 120kW ekstra belastning, selv med belastningsstyring, eller hvis din netkode ikke har nogen eksportramme - kun afladning til belastning hjælper stadig, men fuld arbitrage kræver en V2G-tarif. Tre varevogne? 30kW enheder tjener dig bedre; 120kW køber kapacitet, du ikke vil bruge.

Arbejder med AMPPAL på 120kW flådeprojekter

Standard builds afsendes inden for 15-20 arbejdsdage; modelkodetilpasningen - stik, kabellængde, farve - fryses ved ordrebekræftelse.

En enhed til evaluering, to til fem til pilotdepoter og volumenpriser for multi-depot-udrulning.

Certifikater og typeprøvningsdokumenter leveres før forsendelse til godkendelse af nettilslutning.

OCPP 1.6/2.0 og AMPPAL-platformen understøttede begge; belastningsstyring koordinerer flere enheder på én forbindelse.

AMPPAL driver 200+ stationer af sine egne og har sendt 1M+ enheder siden 2014 - flådekøbere handler med operatører, ikke papir.

Logistik til 120kW depotopladere

AF-DC-120 måler 1620 x 750 x 560 mm og sendes oprejst i en forstærket trækasse, ca. 300 kg med pistoler og kabler, konstrueret til sidelæsning med et rigningsdiagram - to gaffeltænder og en spredestang håndterer den.

En 20 fods container tager seks enheder; en 40 fod høj terning tolv. Flådeordrer ankommer som fuld containerlæs, kanoner pakket separat for at beskytte forbindelsesstykkerne.

Vilkårene er FOB Ningbo eller Shanghai som standard; CIF, CFR og DAP på forespørgsel. Dokumentation: faktura, pakkeliste, konnossement, CE-erklæring og testcertifikater; ISO 15118-overensstemmelseserklæringen er udarbejdet til netdossierer.

Eftersalgsdækning for flådesteder

To år pr. enhed. Flådeoperatører tilføjer normalt en forlænget kontrakt - nedetid på en depotoplader koster mere end dækningen.

Strømmoduler er hot-swappable i marken; regionalt lager afsender reservedele inden for 3-5 arbejdsdage.

Fjerndiagnostik over enhedens egen forbindelse; de fleste fejl bliver løst uden et besøg på stedet.

Ibrugtagningssupport inkluderer en belastningstest med dine køretøjer og en efterspørgselskurvegennemgang efter den første faktureringsmåned.

Gratis firmwareopdateringer for produktets levetid, inklusive OCPP-revisioner og ISO 15118 rettelser.

Driftsfejl på flådepladser

Forkert: Dimensionering af transformeren til opladning plus afladning på samme tid. Til højre: planlæg afladning i forhold til stedets nettobelastning, så opladning og invertering aldrig stables i én spids.

Forkert: Behandler efterspørgselsafgiften som fast. Til højre: Følg den månedlige 15-minutters peak - en dårlig aften sætter hele månedens regning.

Forkert: Aflader hver varevogn til samme dybde. Til højre: Indstil et flådegulv (f.eks. 30 % SOC), så morgendrift aldrig starter kort.

Forkert: Ignorerer det kolde vindue. Til højre: Aktiver forkonditioneringsplaner om vinteren og sænk forventningerne på de koldeste morgener.

Forkert: Lader flådestyringssystemet og opladeren være uenige om sessionskontrol. Til højre: Gør OCPP-backend til den eneste kilde til sandhed til planlægning.

Flådeoperatørens feedback efter seks måneder

Et kurerfirma i det britiske Midlands kører seks AF-DC-120 på tværs af to depoter. Aftenafladning fra 40-varevognsflåden reducerede den samlede efterspørgselsafgift med omkring 22 % i første kvartal; tilbagebetalingen flyttet fra 4,2 til 3,1 år. Klage: rigningsdiagrammet antager en læsseplads - det andet sted havde brug for et krankald.

En kølehusoperatør i Polen bruger tre enheder, hvor kompressorstigningen topper efter kl. 16.00. Udledning justeret til dette vindue holdt den registrerede top flad over to sommermåneder. Lederen bemærkede, at enhederne nynner på en ensartet tonehøjde i stedet for at cykle højlydt - natpersonalet sætter pris på det.

Et kommunalt depot i Norge kørte en enhed gennem en -25C uge i januar. Morgen sessioner startede efter planen dagligt; køretøjets forkonditionering begrænset opladningseffekt på de koldeste morgener, præcis som manualen advarer. Deres ene ønske: et længere pistolkabel til snerydning - de bestilte forlængelsen senere.

Fleet V2G FAQ

Spørgsmål: Hvad er et efterspørgselsgebyr helt præcist?

A: Den del af en kommerciel regning, der er baseret på din højeste 15-minutters gennemsnitlige trækning i måneden, ofte USD 8-15 pr. kW - en dårlig aften bestemmer hele måneden.

Q: Kan AF-DC-120 køre en hel bygning?

A: Det udligner op til 120 kW af stedets belastning, nok til at flade et depot- eller kontortop; det er ikke en hel bygningsforsyning.

Q: Hvordan beregnes tilbagebetalingen?

A: Reduktion af efterspørgsel plus energiarbitrage minus enhed og installationsomkostninger; ved nuværende EU- og USA-spredninger går flådesteder i balance på 2-4 år.

Sp: Stopper koldt vejr V2G-udladning?

A: Nej - moduler er klassificeret til -30C. Opladning i dyb kulde er begrænset af køretøjets batterikonditionering, ikke opladeren.

Q: Hvilke stik passer til flåden?

A: CCS1, CCS2, GB/T, CHAdeMO eller NACS - modelkoden fikser konfigurationen ved bestilling, og kabelsamlinger kan udskiftes.

Q: Kan flere enheder dele en transformer?

A: Ja - belastningsstyring i AMPPAL-platformen eller din OCPP-backend koordinerer dem.

Spørgsmål: Hvad hvis nettet går ned midt i afladningen?

A: Enheden stopper med at invertere og synkroniseres igen, når forsyningen vender tilbage; det er en grid-bundet enhed, ikke en øforsyning.

Q: Skader afladning flådebatterier?

A: Moderat dybdeafladningscyklusser er inden for EV-garantierne; at holde flådegulvet på 30 % SOC begrænser stressen.
