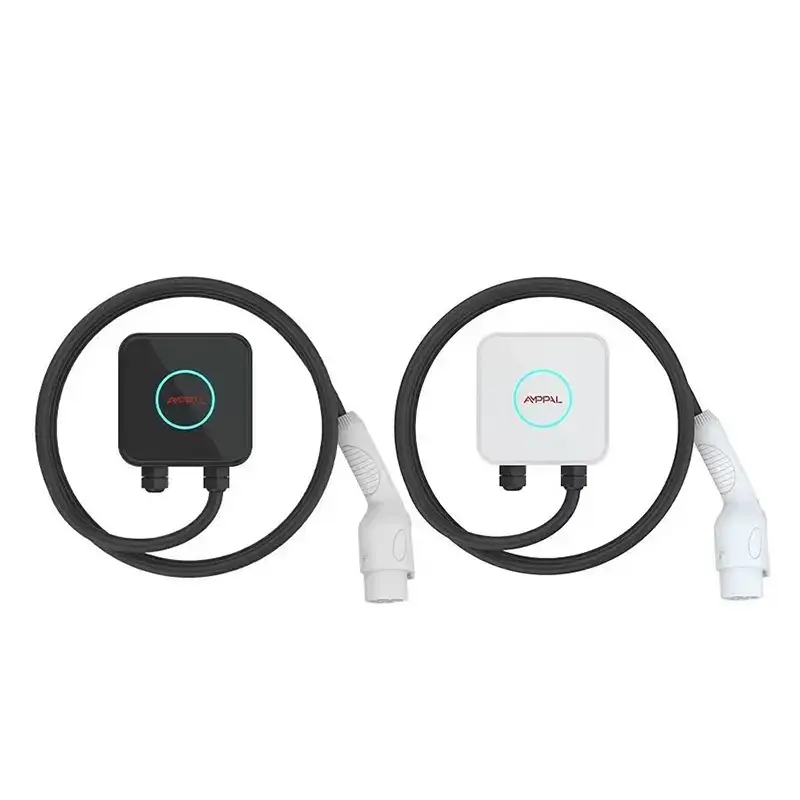

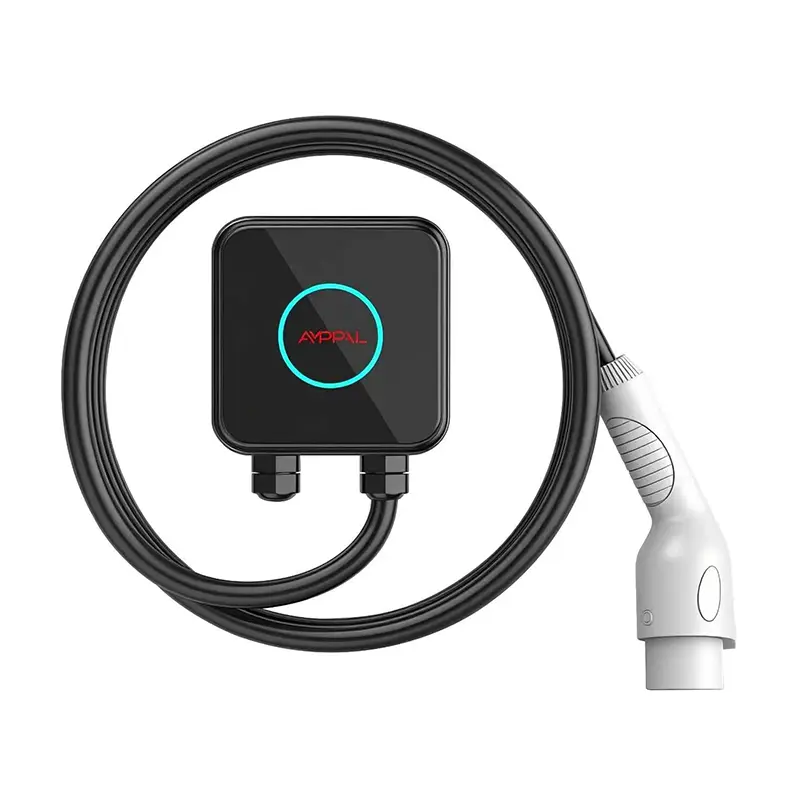

3,5 kW kompakt Wallbox AC EV-oplader til hjemme- og kontoropladning

3,5 kW Compact Wallbox AC EV-oplader til hjemme- og kontoropladning er kun 150x150x65 mm - mindre end en bog. Bygget til smalle parkeringspladser, gamle lejligheder og kælderopgange, hvor en oplader i fuld størrelse ikke passer. IP54 termoplastisk hus, CE og IEC 61851-1:2017 certificeret. Kina fabrik direkte med 2 års garanti.

Send forespørgsel

Produkt beskrivelse

Hvad er denne oplader (og hvem er den til)

En kasse på 150 x 150 x 65 mm er nogenlunde på størrelse med en tyk hardcover-roman eller en hjemmerouter. Det er hele kroppen af AMPPAL 3,5 kW Compact - hver komponent, sikkerhedsrelæ og kontrolkort inde i den.

De fleste vægbokse på markedet er tre til fem gange så meget. I en trang kælderbugt, ved siden af en vandvarmer eller på en væg på en halv meter bred, afgør den forskel, om du overhovedet kan installere en oplader.

Vi byggede denne enhed til de rum, som alle andre ignorerer: smalle parkeringspladser til lejligheder, gamle lejlighedsbygninger uden el-rum, trappeafsatser, endda en delt gårdsmur. Hvis din væg har 150 mm fri bredde, har den plads til denne oplader.

Hvorfor ekstrem kompakthed ændrer din installation

Lille størrelse er ikke et stylingtrick. Det ændrer den fysiske matematik for en el-opladerinstallation på fire måder.

Først monteringshøjde. En 65 mm dyb enhed stikker mindre ud af væggen, så den kan sidde i en gang uden at blokere for gangtrafikken - ved siden af en kældertrappe, hvor en 120 mm dyb kasse ville stikke ud i gangbroen.

For det andet passer det inde i eksisterende kabinetter. Entreprenører i Italien og Polen har monteret Compact inde i et allerede eksisterende metalfordelingsskab, der beskytter den mod vejr og hærværk uden nyt murværk.

For det tredje, kabelføring. Kablet går ind og ud tæt på væggen, så et overfladerør ser rent ud og behøver kun to vægstik.

For det fjerde vægt. Ved ca. 1 kg fastgøres enheden med fire skruer i gipsplader eller mursten; ingen grund til at jage efter en stud eller bore i beton.

Hvad er så lille inde i en oplader

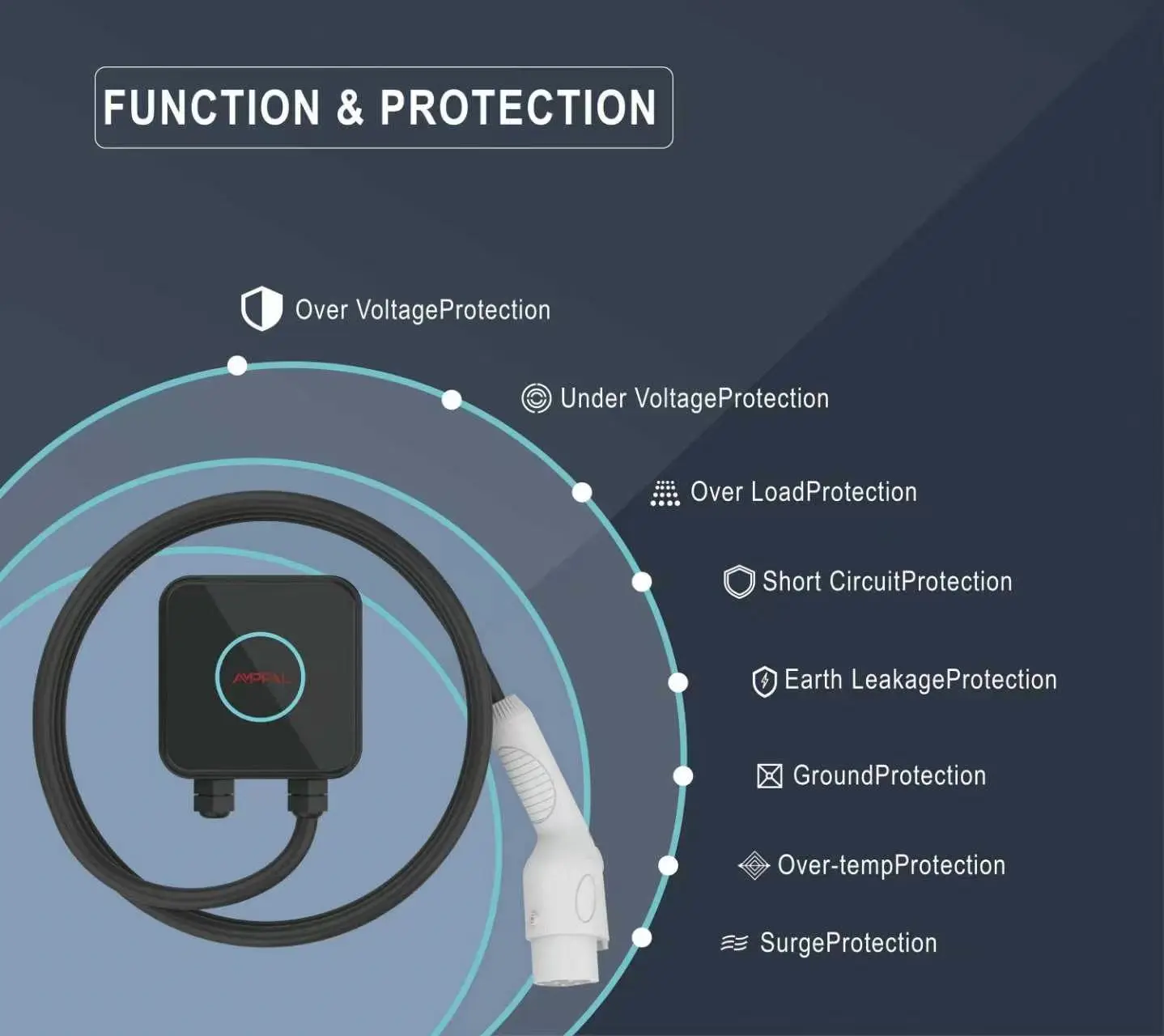

Den 3,5 kW kompakte Wallbox AC EV-oplader til hjemme- og kontoropladning er en Mode 3-ladestation i henhold til IEC 61851-1:2017. Det konverterer ikke AC til DC - det job bliver i bilen. Det, den gør, er at styre det sikre håndtryk: pilotsignal, relækontrol, jordkontinuitetskontrol og automatisk stop, når opladningen er fuldført, eller der opstår en fejl.

Uden transformer og uden DC-effekttrin krymper kabinettet dramatisk. Termisk belastning ved 3,5 kW er beskeden: Huset er en termoplastisk skal, der er klassificeret UL94 V-0 (flammehæmmende), og varme spredes gennem kabinetoverfladen uden blæsere.

IP54 betyder, at enheden modstår støv og vandsprøjt fra enhver retning - ikke nedsænkning, men regn, kondensvand og rensning af slanger passerer let. Styretavlen er konform-belagt som standard, usædvanligt til denne pris, så det overlever fugtige kystgarage.

Tekniske specifikationer

Parameter	Specifikation
Model	AF-AC-3.5-B-A-O-1-SA
Nominel effekt	3,5 kW
Indgangsspænding	220VAC ±20%
Nominel strøm	16A
Frekvens	50/60Hz
Dimensioner	150 × 150 × 65 mm
Materiale til hus	Termoplast, UL94 V-0
Beskyttelsesgrad	IP54
Driftstemp	-20°C til +50°C
Certificering	CE, IEC 61851-1:2017
Garanti	2 års standard

Hvor hører denne 150 mm oplader til (og hvor gør den ikke)

De realistiske use cases er specifikke, og vi lister dem tydeligt.

1) Smalle private bugter i lejlighedskældre, især i ældre europæiske og sydøstasiatiske bygninger, hvor en 2,2 m lang gang ikke efterlader nogen mur.

2) Andeboliger og sommerhuse på 16A 1-faset forsyning.

3) Lejede parkeringspladser, hvor udlejer ønsker et minimalt fodaftryk og en flytbar enhed.

4) Garagevægge deles med kedler, blødgøringsanlæg eller værktøjsskabe.

5) Flådedepoter, der kører en billig pilotinstallation, før de forpligter sig til udstyr i fuld størrelse.

Hvor det ikke hører hjemme: en 22kW trefaset bil, en plads med kun 3-faset strøm tilgængelig (denne enhed er kun enfaset 220VAC) eller en indkørsel, hvor hurtigere opladning i dagtimerne er et reelt behov.

Hvordan Compact håndterer varme, støv og vand

Tre tekniske valg gør, at små størrelser kan arbejde udendørs - tilstødende.

Varme: ved et samlet tab på 3,5 kW forbliver det under 40 W ved fuld belastning. Kabinettet fungerer også som en heatsink - ribbede indre overflader leder varme til ydersiden, og belastningstest viser overfladetemperatur under 55C ved 35C omgivelsestemperatur.

Støv og vand: IP54-klassificeringen kommer fra et pakningsforsynet frontdæksel og kabelforskruninger, der klemmer kabelkappen, ikke epoxyindstøbning. Det holder enheden servicedygtig - en tekniker kan åbne den, udskifte et relæ og lukke den uden fabriksværktøj.

Certificering og kvalitetssikring

CE-mærket og testet i henhold til IEC 61851-1:2017, den styrende standard for AC Mode 3-opladningsudstyr.

Husmateriale bærer UL94 V-0 brændbarhedsvurdering - kabinettet vil ikke opretholde en flamme, en reel overvejelse i fælles kældre.

Hver enhed består 100 % elektrisk sikkerhedstest: jordkontinuitet, isolationsmodstand ved 500V DC og dielektrisk modstand ved 1,5kV.

Prøveenheder gennemgår en 96-timers saltspraytest og en 500.000-cyklus relæ-udholdenhedstest i vores laboratorium.

Indgående inspektion kontrollerer kontaktorer, MCU og strømsensorer mod batchcertifikater; afvisningsprocenten logges ved lodtrækning.

Anlægget har CE-, TUV-, CB- og UL-certificeringer for AMPPAL-familien, revideret af eksterne notificerede organer.

Sådan er opladeren lavet (8 trin)

Produktionen på vores Yueqing-fabrik (Zhejiang, 'hovedstaden for elektriske apparater') kører i en fast sekvens:

1) SMT PCB assembly with automated solder-paste inspection.

2) Konform belægning påført og hærdet.

3) Relæ, sensor og MCU-kort monteret i den bagerste hushalvdel.

4) Kabelforskruning og 5m kabel installeret, momentstyret.

5) Automatisk funktionstest ved 230V med en simuleret køretøjsbelastning.

6) 100 % high-pot og jordkontinuitetssikkerhedstest.

7) Visuel inspektion og serienummerlasermærkning.

8) Pakket med monteringssæt og hurtigstartkort, palleteret efter en 24-timers indbrændingsprøvekontrol.

Robotstøttede linjer leveret med FANUC (Shanghai) og TRUMPF (Tyskland) partnere håndterer metalplader til vores større stationer; Compact kører på en dedikeret AC-linje. Den årlige anlægskapacitet overstiger en million enheder.

Størrelsesguide: Er 3,5 kW nok til dig?

Lad os være direkte: 3,5 kW er en langsom opladning efter moderne standarder. Den passer til biler, der parkerer natten over - pendlere, plug-in hybrider og by-elbiler med 20-40 kWh brugbare batterier.

Køb det ikke, hvis din daglige køretur overstiger omkring 150 km uden alternativ opladning. I så fald er en 7kW Compact eller en 11kW/22kW station den ærlige anbefaling.

Spring det også over, hvis dit hjem har 3-faset ledninger, og din bil accepterer 11kW - vægboksen bliver flaskehalsen.

Hvad gør denne enhed til det rigtige kald: trang fysisk plads, et 16A enfaset kredsløb, du ikke vil opgradere, eller en sekundær ejendom, der har brug for en billig, diskret oplader.

Hvorfor vælge AMPPAL frem for generiske kompakte opladere

Fabrik direkte fra Zhejiang Anfu New Energy Technology Co., Ltd. (grundlagt 2014, specialiseret virksomhed på nationalt niveau) - du handler med producenten, ikke et handelsselskab.

Standard leveringstid 15-20 arbejdsdage; prøver sendes inden for 3-5 arbejdsdage med fly.

OEM og ODM velkommen: logo, kabellængde, stiktype (Type 1/Type 2/GB/T) og farve fra 100 enheder.

Dokumentationspakke: CE-erklæring, IEC 61851-1 testrapport, manual, fabriksinspektionsattest for told.

Eksporter track record til 40+ lande, herunder UAE, Saudi-Arabien, Rusland, Tyskland, Frankrig, Malaysia, Thailand, Vietnam, Mexico og Brasilien; NEOM og Sime Darby er referencepartnere.

MOQ fra 1 enhed til test; volumen niveauer fra 50 og 500 enheder.

Emballage og forsendelse

Hver enhed leveres i en 210 x 210 x 120 mm karton, der vejer omkring 1,6 kg med oplader, 5m kabel, monteringssæt og manual. Kassen er kurervenlig, så luftfragt forbliver billigt: 40 enheder stables i en enkelt 0,1 m3 pakkeplads.

Til søfragt læsses 1.200 enheder i en 20 fods container på 24 krympeindpakkede paller, hver 50 kartoner.

Handelsbetingelser: FOB Ningbo eller Shanghai, EXW eller CIF på forespørgsel. Papirarbejdet dækker handelsfaktura, pakkeliste, CE-erklæring og oprindelsescertifikat; vi håndterer L/C og D/P rutinemæssigt.

Eftersalgssupport og garanti

2 års standardgaranti på fabrikationsfejl; arbejde og returforsendelse aftalt pr. sag.

Reservedele (relæ, styrekort, kabel) afsendes inden for 7 arbejdsdage; prioriteret luft for Europa og Mellemøsten.

Gratis fjerndiagnose: Send et billede eller en video af fejl-LED'en, og vores ingeniører svarer inden for en hverdag.

Brugervedligeholdelse er let: Tjek kabelkappen for snit, spænd vægskruer, pust støv ud to gange om året.

Udvidet garanti og servicekontrakter på stedet findes for forhandlere i Tyskland, Frankrig og UAE.

Bemærkninger om installation og brug

Forkert: Montering flugter mod en trævæg med de bagerste ventilationsåbninger dækket. Til højre: efterlad en luftspalte på 30 mm og hold ventilationsåbningerne fri - IP54 beskytter mod vand, ikke blokeret luftstrøm.

Forkert: Sæt opladeren i en stikkontakt i hjemmet via en adapter. Til højre: Forbind den til en dedikeret 16A-afbryder (type A eller B RCD, 30 mA), så jordkontinuitetskontrollen fungerer som designet.

Wrong: coiling the 5m cable tightly on the hook while charging. Højre: Rul helt ud før en session; a coiled cable under load heats up and can trip the thermal cut-out.

Forkert: montering fuldt udsat for vandret regn. Til højre: Installer under tag eller i et parkeringsskjul; IP54 tåler spray, ikke timers slagregn.

Forkert: at tabe stikket på gulvet, hvor biler kører over det. Til højre: Opbevar pistolen i dens holder, så stifterne forbliver rene og tørre.

Hvad kunderne siger efter at have installeret det

En ejendomsadministrator i Warszawa installerede seks enheder i en lejlighedskælder fra 1970'erne sidste efterår. De 150 mm bredde lod ham passe opladere mellem sikringspladerne og trappen - ingen station i fuld størrelse kunne optage den plads. Hans note: det faste kabel løb kort til den sidste bay, så den anden batch fik 7m kabler.

En bilforhandler i Penang bruger Compact som en showroom-demooplader. "Kunderne ser det ved siden af en paperback og får straks størrelsen," siger han. Mindre klage: LED-ringen er lys i et mørkt udstillingslokale, og han taper den over om natten.

En autocamper-ejer i Bayern oplader sin plug-in hybrid i et haveskur på et 16A-kredsløb. Efter en sæson med regn og -8C frost, ingen fejl; han indrømmer, at den 2-årige garanti var det, der gav ham nerven til at prøve - noget vi fraråder uden en elektriker, selvom det virkede.
