600 kW væskekølet ultrahurtigt el-opladningssystem til tunge flåder

Hvad AF-DC-600 er, og hvad den signalerer

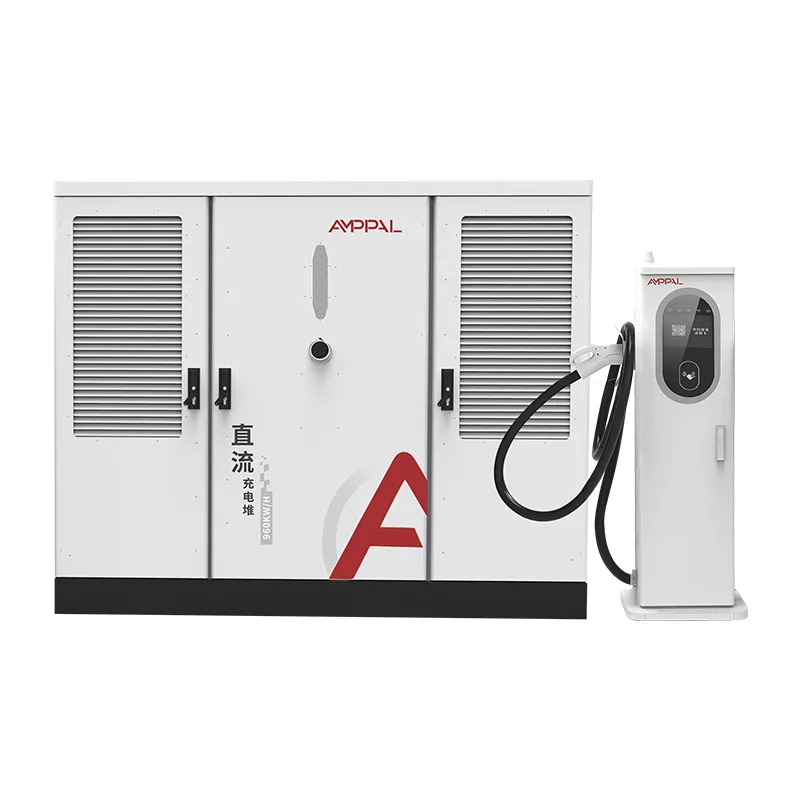

AF-DC-600 er en 600 kW væskekølet ladestabel bygget til at matche, hvor industrien er på vej hen, ikke kun hvor den er i dag. Dens 600A væskekølede terminaler følger den konnektorgeometri, som AMPPAL selv foreslog i april 2025 på Canton Fair, et forslag, der tiltrak sig opmærksomhed fra eksperter fra International Electrotechnical Commission (IEC).

En standard betyder mere ved 600kW end ved 60kW. Enhver producent kan bygge et stort strømmodul; det egentlige spørgsmål er, om stikket i en førers hånd i dag stadig passer til den station, din efterfølger bygger i 2030. AMPPAL valgte at lægge sin ingeniørvægt bag netop det grænsefladespørgsmål.

Denne stak er det konkrete resultat: en 600 kW power pool, 600A flydende kanoner, OCPP 1.6/2.0 telemetri og en grænseflade designet til at overleve et årti med konnektorudvikling.

Forslaget dækker det fysiske lag, de fleste leverandører springer over: Kølevæskefittings og kontaktlayout, der afgør, om en pistol fra producent A passer sammen med en station fra producent B. Uden det lag risikerer hver 600A-udsættelse at blive en ø, som kun dets eget mærke kan tjene.

Hvorfor Standard-Led Engineering betyder noget ved 600kW

Interface-levetid: det væskekølede stik følger AMPPAL-standardforslaget, så hardware, der er købt nu, forbliver kompatibel, efterhånden som standarden modnes.

600A vedvarende udgang fra hver terminal, med det forseglede kølemiddelsløjfeholdekabel og pistol under 45°C.

600 kW poolkapacitet serverer fire sessioner i 150 kW-klassen eller én fuldstrøms lastbilopladning; skemalæggeren balancerer begge dele.

94,5 % maksimal effektivitet og IP54-beskyttelse i samme S2-klasse kabinet som 480kW modellen, hvilket forenkler reservedele og træning.

Fuld protokoldækning på hver terminal - CCS1, CCS2, GB/T, CHAdeMO, NACS - så én stak dækker et blandet marked.

OCPP 1.6/2.0 med fjerndiagnostik, gjort enklere, fordi datamodellen allerede er interoperabel.

Lavere eftermonteringsrisiko: Når standarden er færdig, skal stationer, der er bygget til forslaget, firmwareopdateringer, ikke nye kanoner eller omarbejdelse af pad.

Tekniske specifikationer

Hvem har brug for 600kW i dag (og hvem er tidligt)

Kraftige korridorstationer, hvor 800V lastbiler og busser ankommer med uforudsigelige intervaller.

Regionale hubs, der skal betjene fire biler med et gennemsnit på 150 kW uden at tilføje en ekstra transformer.

Depoter til elektriske langdistancelastbiler, der afgifter på 40-90 minutter ved frokosttid.

Havne- og logistikværfter, der standardiserer på 600A væsketilslutninger til deres flåde.

Nationale korridorpiloter i lande, der vedtager den IEC-tilpassede væskekølingsgrænseflade.

Hvordan stakken og standarden arbejder sammen

AF-DC-600 kører den samme arkitektur som resten af ​​S2-familien: AC380V±15% input, en 600kW strømmodulpool på én DC-bus og 600A væskekølede terminaler med forseglede kølevæskesløjfer. Planlæggeren giver hver terminal sin anmodede strøm op til poolgrænsen.

Interfacearbejdet er vigtigt ved stikket, hvor standardforslaget definerer kontaktlayout, kølevæsketilpasningsgeometri og håndtryksekvensen mellem pistol og køretøj. Det er den del, der lader en 2026-lastbil tilsluttes en 2031-station og stadig forhandle rent. Hver terminal leveres med den aktuelle håndtryksrevision, og pistolfirmwaren opdateres over OCPP ligesom resten af ​​stakken.

Telemetri kører på den samme OCPP-kanal som strømstyring, så backend ser kølevæsketemperatur, konnektorcyklusser og modultilstand pr. terminal - de data, som IEC-arbejdsgruppen bruger til at forfine standarden.

Ud over certifikater: AMPPAL-standardforslaget

AF-DC-600 leveres med det komplette CE/TUV/CB/CCC/UL-certifikatsæt, og væsketilslutningen er certificeret separat under den foreslåede grænseflade.

Hvert kabinet klarer en isolationsmodstandstest ved 1000VDC plus en jordkontinuitetskontrol.

Modulbalancen på tværs af 600kW-puljen valideres i en to-dages fuld-load burn-in på fabrikkens loadbank.

Pistolens udholdenhed følger en prøvetagningstest på 20.000 cyklusser, der er dimensioneret til korridorens driftsprognoser.

Indtrængningsbeskyttelse til IP54 (IEC 60529) og overspændingsimmunitet (IEC 61000-4-5) bekræftes for hver batch.

Batch-testrapporter leveres med enheden, inklusive forbindelsesloggen fra indbrænding.

Otte trin bag AF-DC-600

Stålplade til S2-klassens kabinet skæres på TRUMPF-lasere og derefter CNC-formet.

Skabet får den pulverlakerede udendørs finish.

Matchede modulsæt kommer fra det dedikerede DC-samlebånd.

600A væskepistoler er samlet på den rene bænk, og kølevæsken forsegles på den station.

Samleskinner og ledninger er momentkontrollerede; kølevæskekredsløbet er tryktestet.

FANUC-robotter håndterer modulplacering.

Enheden er fyldt med firmware, og OCPP-profilen er indstillet til din backend.

Først efter de to dages indbrænding og 14-punktskontrollen bliver skabet sat i kasser.

Tidlig adopter eller hurtig følger: Hvilken er du?

Køb AF-DC-600, hvis du bygger i et årti: korridorer, lastbilflåder eller et nationalt netværk, der vil standardisere på 600A væskegrænseflader. Tidlig standardhardware behøver ikke eftermonteres, når IEC-anbefalingen er fast, og korridornetværk, der forpligter sig tidligt, låser også stikforsyningen ind, før den almindelige efterspørgsel kommer.

Spring det over, når dine sessioner for det meste er 250A-klassen: 600kW-bassinet og 600A-pistolerne koster mere end jobbet har brug for, og en 240kW eller 360kW-stabel tjener samme indtægt. Spring det også over, når netforbindelsen ikke kan opretholde 600 kW, fordi stakken ville gå i tomgang under dens rating.

Hvis du er den hurtige-følger-type, er det forsvarligt at vente på de færdige IEC-dokumenter - men AF-DC-600 sender allerede den foreslåede geometri som AMPPAL, så ventetiden køber primært papir, ikke hardwareændringer.

Valg af leverandør med en stemme i standarden

AMPPAL præsenterede det væskekølede grænsefladeforslag på Canton Fair i april 2025 og er en kernebidragyder til den globale væskekølestandardsamtale.

NEOMs grønne brintprojekt i Saudi-Arabien tog 500 væskekølede enheder fra den samme produktionslinje.

Lagerbygninger forlader fabrikken i løbet af 15-20 arbejdsdage, og minimumsordre er én stak.

200+ stationer i AMPPALs eget netværk giver ingeniørteamet feltdata om stikslid.

EXW, FOB Ningbo eller CIF-priser med en navngiven ingeniør, der forbliver gennem idriftsættelse.

S2-klasse forsendelse: Kasser, bolte og dokumenter

AF-DC-600 kabinettet på 1850 x 1850 x 1000 mm sendes i en forstærket krydsfinerkasse, med hver 600A væsketerminal i en skumforet, kølevæskeforseglet boks.

En stak med to terminaler læsser pr. 40 fods container; kassen bolter sig fast i gulvskinnerne og totalvægten løber 1400-1600 kg pr. sæt.

Eksportpakken indeholder den kommercielle faktura, pakkeliste, B/L, oprindelsescertifikat og pr-batch testrapporter på EXW, FOB Ningbo eller CIF vilkår; søfragt fra Ningbo til Rotterdam løber 32-38 dage, og luftfragt er en mulighed for presserende enkeltenheder.

To-års dækning bygget omkring 600A udstyr

Garantien løber i 2 år over kabinettet, terminalerne, modulerne og kølevæskekredsløbet, med interface-geometri revalidering i forhold til den udviklende standard inkluderet.

Kølevæskepåfyldningssæt og reservevæskepistoler sendes inden for 3-5 arbejdsdage.

Kvartalsvis fjernkontrol overvåger kølevæsketemperaturtendenser og stikcyklustællinger.

Et seks måneders inspektionsark - kølevæskeniveau, klemmer, pistolslitage - leveres på fem sprog.

En dedikeret WhatsApp-linje forbinder dig med eftersalgsingeniøren med dine serienumre på filen.

Drift af højstrømsstabler: Forkert vs. rigtig

Forkert: Forudsat at et 600A-stik fra et andet mærke passer sammen med AF-DC-600-pistolen. Til højre: Brug det matchede AMPPAL-stik; håndtrykket og kølevæskefittingen følger den foreslåede standard, ikke en proprietær genvej.

Forkert: Kører stakken på fulde 600 kW på et 400A-klassificeret gitterføde. Højre: Indstil inputgrænsen i HMI'et til at matche forbindelsen; planlæggeren respekterer det.

Forkert: Behandle væskepistolen som en luftpistol og rulle den fast. Til højre: Hæng den på havnekrogen; stramme spoler knækker kølevæskeslangen.

Forkert: Springer logning af forbindelsescyklus over. Til højre: Gennemgå per-terminal cyklustællingen kvartalsvis; den forudsiger udskiftning af våben med en nøjagtighed på omkring 10 %.

Forkert: Opdatering af firmware uden at kontrollere OCPP-versionen på stedet. Til højre: Match backend-profilen først; stakken understøtter 1.6 og 2.0, men de skifter i config.

Stemmer fra tidlige 600 kW-installationer

En tyrkisk motorvejsoperatør installerede en AF-DC-600 i september 2025 på en prøvekorridor. Deres ingeniørchef sagde, at det IEC-tilpassede stik var den afgørende faktor, fordi et tidligere 350 kW forsøg havde brugt et proprietært stik, der strandede dem. Klagen: idriftsættelsen tog en uge længere end 480 kW S2, fordi netoperatøren ønskede ekstra beskyttelsesundersøgelser. De planlægger nu en anden enhed i den modsatte retning.

Et norsk depot, der oplader elektrisk semi, bruger stakken til frokostopladning af tre lastbiler. Den fire-sporede planlægningsbalance fungerede som specificeret, og lastbilerne gik fra 20 % til 80 % ladetilstand på omkring 40 minutter hver; byggepladslederen bemærkede, at den forseglede kølesløjfe havde behov for et niveaukontrol på seks måneder, ikke de ugentlige vandpåfyldninger, de havde forventet.

En korridorudvikler i Kasakhstan købte to enheder lige efter Canton Fair-mødet, hvor AMPPAL præsenterede forslaget. Deres administrerende direktør sagde, at det var mere sikkert at købe fra en standardbidragyder end at købe fra en følger, og de bestilte en tredje enhed, før den første blev sendt.

Standarder FAQ: Otte lige svar

Q: Hvad præcis foreslog AMPPAL på Canton Fair?

A: En væskekølet ladegrænsefladestandard, der dækker konnektorgeometri, kølevæskefittings og håndtryksprotokollen; IEC-eksperter viste interesse for forslaget.

Q: Fungerer AF-DC-600 med nutidens biler?

A: Ja, hver terminal understøtter CCS1, CCS2, GB/T, CHAdeMO og NACS, så nutidens flåde lader normalt.

Spørgsmål: Hvad ændrer sig, når IEC-standarden afsluttes?

A: Sandsynlige firmware- og testopdateringer; den foreslåede hardwaregeometri AMPPAL er allerede i produktet, så det fysiske stik ændres ikke.

Q: Kan en stak betjene fire biler på én gang?

A: Ja, 600kW-puljen opdeles over op til 8 terminaler, med 600A-væskebanerne prioriteret.

Q: Hvad har installationen brug for fra nettet?

A: AC380V±15% trefaset; fuld udgang trækker omkring 910A pr. fase, så de fleste steder planlægger en transformer.

Q: Er kølevæsken sikker i en kollision?

A: Væsken er dielektrisk og ikke-giftig ved de anvendte mængder, og løkken er forseglet og tryktestet.

Q: Hvor hurtigt kan vi modtage levering?

A: Cirka tre til fire uger (15-20 arbejdsdage) efter indbetalingen lander til lageropbygning.

Q: Dækker garantien fremtidige standardopdateringer?

A: Firmwareopdateringer er gratis i 2 år, og hardwaregeometrien matcher allerede den foreslåede standard.
