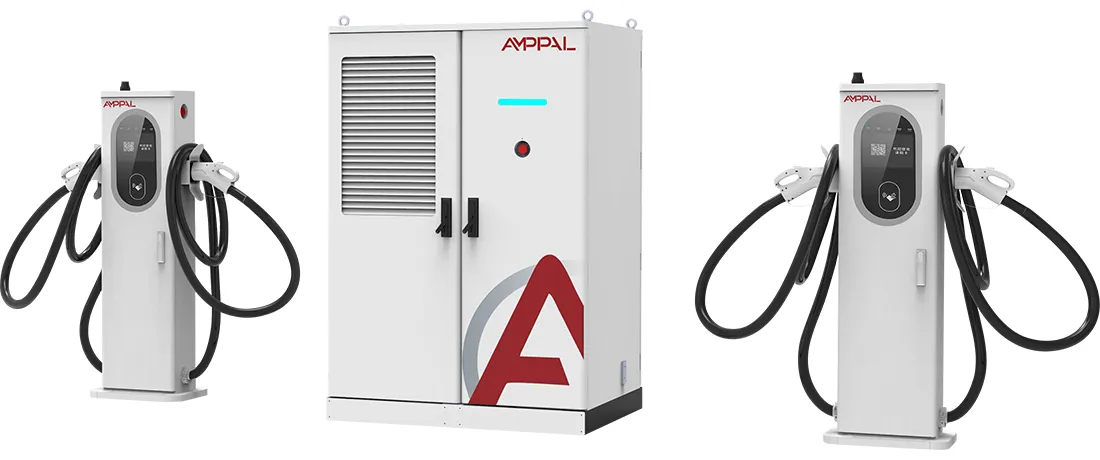

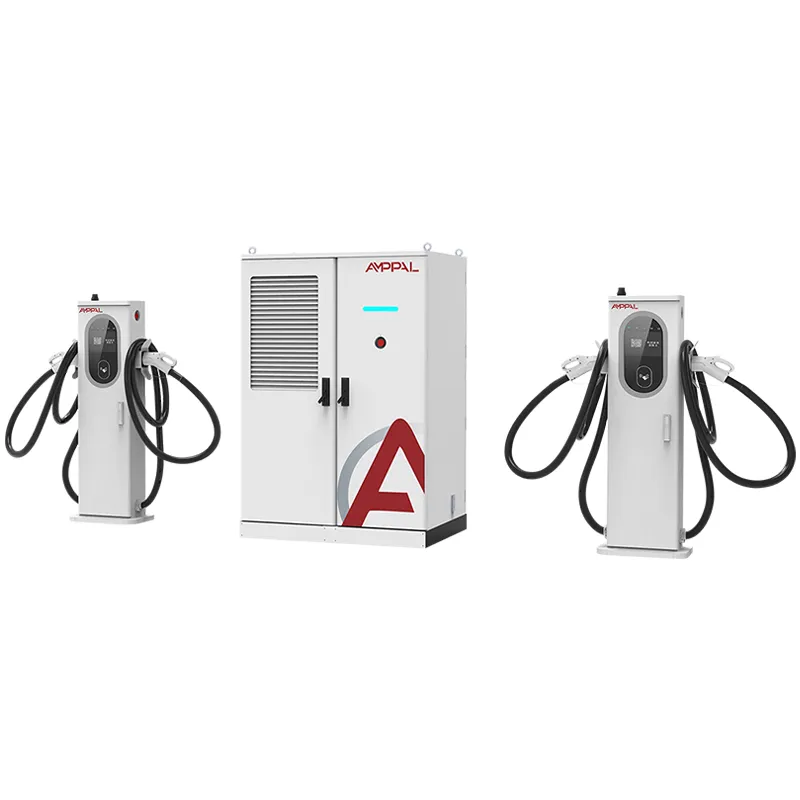

480 kW væskekølet DC-hurtigopladningssystem til kommercielle el-netværk

480 kW S2 stakken i almindelige vendinger

AF-DC-480-LC-S2 er en 480 kW ladestabel med ét bevidst valg: Hver terminal er væskekølet ved 600A, og kølekredsløbet løber gennem kablet og pistolen, ikke kun strømmodulet. Hovedskabet på 1850 x 1850 x 1000 mm fører strøm til terminaler, der forbliver tynde nok til, at en fører kan løfte med én hånd.

Fysikken er uforsonlig. En 600A jævnstrøm gennem kobber kræver ca. 240 mm² ledertværsnit; pakket ind i isolering vejer et luftkølet kabel af den størrelse omkring 7-8 kg pr. meter og er stift nok til at bekæmpe brugeren. Skub den samme strøm gennem et tyndere kabel, og kobberet passerer 90°C inden for få minutter.

Væskekøling bryder denne afvejning. Kølevæske cirkulerer inde i kappen, fører varmen væk ved kilden og lader lederen krympe til en praktisk størrelse. Resultatet er en pistol-og-kabel monteringslampe nok til enhånds plug-in ved 600A.

Hvad 600A væskekølede kabler ændrer for dit websted

Enkelthåndsergonomi: den væskekølede pistol og kabel vejer ca. 60 % mindre end en luftkølet enhed, der er normeret til den samme strøm, hvilket betyder noget på 16-timers skiftdage.

Kabeltemperaturen forbliver tæt på 40°C ved 600A kontinuerligt, så gummikappen bliver ikke blød, konnektoren kryber ikke, og kontaktmodstanden forbliver stabil.

Tyndere kabler rækker længere: Et 5 meter væskekabel er virkelig fleksibelt, så en terminal betjener både forreste og bagerste ladeporte uden en anden pistol.

Kølesløjfen er forseglet: en lille pumpe og en radiator inde i terminalen flytter kølevæske med en fast strømningshastighed, uden køler, ingen vandpåfyldning og uden ekstern VVS.

Vedvarende 600A er punktet: hvor luftkølede pistoler skal nedsætte efter 15-20 minutters fuld strøm, holder væsketerminalen 600A, så længe køretøjet beder om det.

Poolen på 480 kW bagved lader to 800V lastbiler eller tre sedaner trække samtidigt uden at sulte hinanden.

Tekniske specifikationer

Fem webstedsprofiler, der bør se på S2

Flagskibs motorvejsopladere, hvor ejere af premium elbiler bedømmer stedet efter håndtagsvægt og kabelstivhed.

Depotbaner til elektriske varebiler og lastbiler med 800V arkitekturer, der trækker 600A i 30-60 minutter.

Korridorsteder, der skal opretholde hurtige ryg-mod-ryg-sessioner uden termisk derating.

Stramme bypuder, hvor lange, stive luftkølede kabler ville blokere den tilstødende bugt.

Udstillingsstationer, hvor operatøren ønsker den lavest mulige kabelvægt til ældre bilister.

Inde i den væskekølede kabelløkke

Sløjfen starter inde i terminalen: en jævnstrømspumpe skubber kølevæske gennem en slange, der løber i hele længden af ​​kabelkappen, omslutter stikkontaktblokken og vender tilbage til en lille luftkølet radiator. Flowhastighed og indløbstemperatur overvåges, og pumpen kører, når terminalen er tilsluttet, ikke kun under opladning.

Varmen fjernes, hvor den skabes. 600A kontaktblokken, kabellederen og håndtaget sidder alle inde i løkken, så ingen af ​​dem overstiger ca. 45°C selv på en 50°C dag. Luftkøling derimod dumper varme ind i kabelkappen og afhænger af den omgivende luft, der allerede kan være varm.

Fordi sløjfen er forseglet, og kølevæsken er en ikke-ledende dielektrisk væske, er der intet vand, ingen korrosionsvej og ingen frostrisiko ned til -25°C. AMPPAL specificerer væsken og slangeværdien, og kredsløbet er tryktestet på fabrikken før kasse.

The Paper Trail: Certifikater og testrapporter

CE-, TUV-, CB-, CCC- og UL-certifikater dækker AF-DC-480-LC-S2, og den væskekølede pistol bærer sin egen konnektorcertificering.

Kølevæskekredsløbet er tryktestet ved 2x driftstryk, og slangesamlingen udtages på en 20.000-cyklus flextest.

Isolationsmodstand ved 1000VDC og jordkontinuitet kontrolleres på hver enhed.

Termisk validering kører 600A kontinuerligt i 8 timer på belastningsbanken, med sonder på kabel, pistol og stik.

IP54 i henhold til IEC 60529 og overspændingsimmunitet i henhold til IEC 61000-4-5 er en del af batchtestregistreringen.

Testrapporter sendes med partiet til told-, forsikrings- og netpapirarbejde.

Otte produktionstrin til S2 kabinettet

Indkapslingspaneler er laserskåret på TRUMPF-maskiner og CNC-formet.

Skabe får den pulverlakerede udendørs finish.

Strømmoduler samles på den dedikerede DC-linje.

Den væskekølede pistol og kabel er bygget på en separat ren bænk med forseglet kølevæskepåfyldning.

Samleskinner og højstrømsledninger monteres med momentstyret værktøj.

FANUC-robotter placerer moduler, og kølevæskekredsløbet tryktestes efter ledningsføring.

Firmware- og OCPP-profiler flashes og matches til din backend.

En 48-timers indbrænding af lastbanken ved 480 kW går forud for den endelige inspektion og kassering.

Er 600A det værd? Et lige svar

Køb S2, hvis dit websted rent faktisk vil indlæse 600A: 800V-lastbiler, premium sedans eller en korridor med hurtige ryg-til-ryg-sessioner. Det er den eneste betingelse, hvor flydende kabelhardware betaler sig selv, normalt inden for 12-18 måneder alene ved brug.

Køb det ikke, hvis din trafik er 400V biler under 250A. En luftkølet 480 kW enhed eller den blandede terminal S1 vil koste mindre, og en 600A væskepistol, der aldrig ser 600A, er en luksus med vedligeholdelse. Køb det ikke, hvis dit team ikke kan køre en 15-minutters kølevæskekontrol hver sjette måned.

Hvis du stadig vejer S1 mod S2, så husk at S1 holder luftkølede terminaler tilgængelige, mens S2 ikke gør. S2 er det renere langsigtede svar, når du har besluttet, at webstedet er helt i top.

Fem konkrete grunde til at købe S2 fra AMPPAL

S2'eren på 480 kW er bygget i den samme Yueqing-fabrik, som leverede 500 væskekølede enheder til NEOM-projektet om grønne brinter i Saudi-Arabien.

15-20 arbejdsdages leveringstid og en en-enheds MOQ for lagerkonfigurationer.

Den fulde certifikatpakke og specifikationsarket for væskekabel leveres med enheden.

200+ stationer i AMPPALs eget driftsnetværk, så feltfejlsdata føres tilbage til designet.

EXW, FOB Ningbo eller CIF-priser med en navngiven ingeniør i hele projektets levetid.

Sådan sendes S2: kasser og containerladning

S2-hovedskabet måler 1850 x 1850 x 1000 mm og leveres i en forstærket krydsfinerkasse, der er klassificeret til topstabling. Hver væskekølet terminal kører i sin egen skumforede boks med kølevæskesløjfen forfyldt og forseglet.

En S2 med to terminaler er standard 40-fods containerlayout; kassen er boltet til gulvskinnerne og klemkasserne spændes ved siden af. Bruttovægt pr. sæt er cirka 1300-1500 kg.

Forsendelsesdokumenter: handelsfaktura, pakkeliste, konnossement, oprindelsescertifikat og batchtestrapporter. Vi citerer EXW, FOB Ningbo eller CIF.

Kølevæskevedligeholdelse er en del af garantipakken

Den 2-årige garanti dækker stakken, terminaler, moduler og det forseglede kølemiddelkredsløb.

Kølevæske genopfyldningssæt og slangeklemmer sendes inden for 3-5 arbejdsdage; fabrikken udgiver væskespecifikationen, så du kan købe lokalt.

Kvartalsvis fjernkontrol dækker kølevæsketemperaturtendenser, som markerer, at pumpen slides tidligt.

6-måneders servicetjeklisten (kølevæskeniveau, slangeklemmer, stikslid) findes på fem sprog.

En dedikeret WhatsApp-kanal forbinder dig med eftersalgsingeniøren, der kender dine serienumre.

Håndtering af væskekølede våben: Forkert vs. rigtig

Forkert: Brug af postevand eller generisk kølevæske i kredsløbet. Til højre: Brug kun den dielektriske væske, AMPPAL specificerer; pumpens tætninger og slangeklassificering afhænger af det.

Forkert: Vikle væskekablet fast på jorden mellem sessionerne. Til højre: Lad den ligge fladt eller hænge på den medfølgende krog; stramme spoler knækker den indvendige slange.

Forkert: Det antages, at terminalen afkøler sig selv, når stikket tages ud. Højre: Pumpen stopper, når pistolen er docket; hold terminalen i skygge for at undgå varmeblødsætning før næste plug-in.

Forkert: Udskiftning af en slidt væskepistol med en luftkølet enhed fra lager. Til højre: S2-terminalbåsen er kablet og afkølet til væskepistoler; brug den matchede 600A enhed.

Forkert: Springer seks måneders check over, fordi løkken er forseglet. Højre: Kontroller niveau, klemmer og stikslid; en defekt pumpe er langt billigere at udskifte end et smeltet stik.

Operatørfeedback efter seks måneders 600A-service

En hollandsk korridoroperatør kørte to S2'ere på en serviceplads fra august 2025. Deres ladepunktsoperatør målte pistolkabeltemperaturen til 42°C efter en 40-minutters 600A-session i 28°C omgivelser, og chaufførerne kommenterede lyshåndtaget. Deres klage: terminalsokkelen er tung at løfte under pudevedligeholdelse.

En amerikansk webstedsudvikler, der testede NACS-kompatibilitet, sagde, at det 5 meter lange væskekabel nåede den bagerste port af en pickup uden at flytte lastbilen, hvilket de ikke havde forventet fra en 600A-pistol. De markerede leveringstid for reservedele som den største risiko og bestilte én reserveterminal med stakken.

Et australsk depot, der kørte tunge lastbiler, skubbede S2 med fuld 600A i tre-timers vinduer. Termiske data holdt, men ingeniøren ønskede en længere slange; AMPPAL tilbyder nu 7-meter væskekabler som en brugerdefineret linjepost.

Ofte stillede spørgsmål om 600A flydende kabel

Q: Hvorfor er 600A kun praktisk med væskekøling?

A: Ved 600A når kobbertabene op på omkring 25kW pr. 100 meter kabel, og luft kan ikke bære den varme ud af en håndholdt pistol.

Q: Hvor tung er pistolen?

A: Den fulde væskesamling er omtrent 60 % lettere end en tilsvarende luftkølet, let nok til enhåndsbrug.

Sp: Skal kølevæsken skiftes?

A: Hvert andet år eller 40.000 sessioner, alt efter hvad der kommer først; fabrikken leverer genopfyldningssættet.

Q: Hvad sker der, hvis pumpen svigter?

A: Terminalen deraterer til et sikkert niveau og rapporterer fejlen over OCPP; pumpen er en del, der kan udskiftes i marken.

Q: Kan S2 oplade to 800V lastbiler på én gang?

A: Ja, poolen på 480 kW deler sig mellem terminaler, og hver bane på 600A får, hvad den anmoder om, op til poolgrænsen.

Sp: Er kablet langt nok til porte på bagsiden?

A: Standarden er 5 meter, og 7 meter er tilgængelig som en specialbestilling.

Q: Påvirker koldt vejr kølevæsken?

A: Nej. Den dielektriske væske er klassificeret til -25°C, og løkken er forseglet, så der er ingen risiko for frost.

Q: Hvad er leveringstiden?

A: 15-20 arbejdsdage for lagerkonfigurationer efter bekræftelse og indbetaling.
