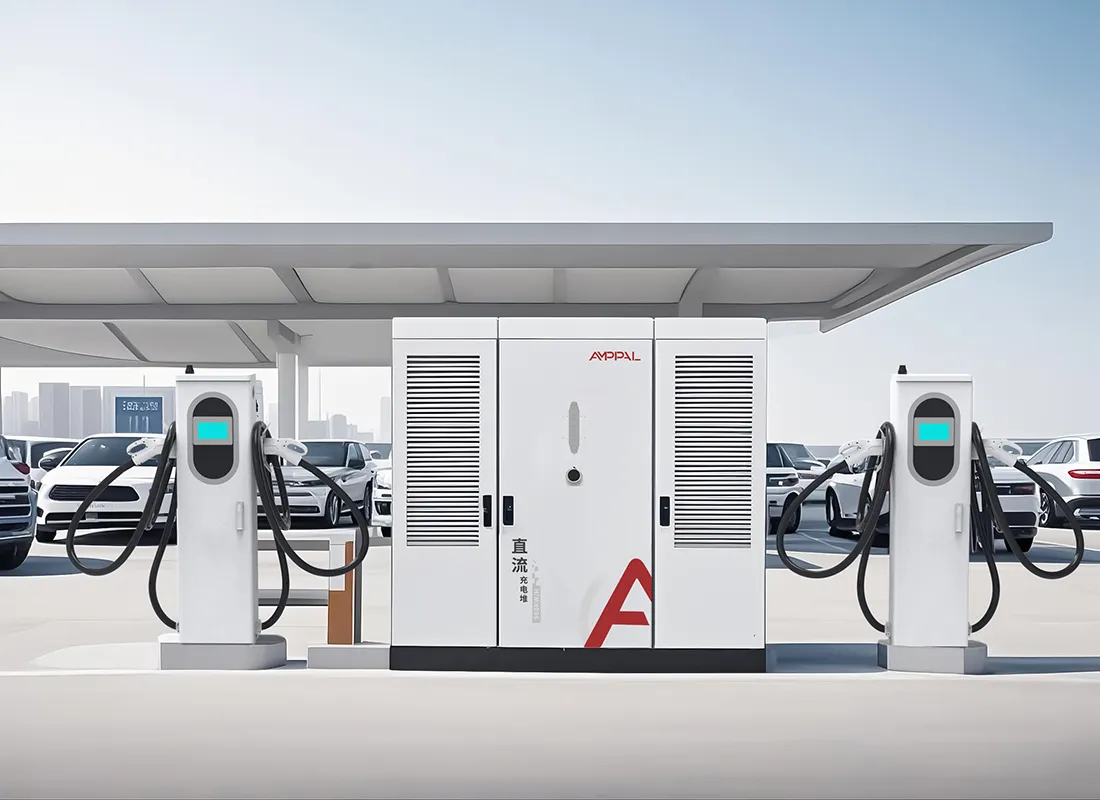

800 kW High-Power Split DC EV-opladningssystem til kommercielle opladningshubs

Hvad UL-certifikaterne faktisk dækker

Nordamerika accepterer ikke et CE-mærke som bevis på, at en oplader er sikker at installere. Den accepterer en notering, og for DC-hurtigopladningsudstyr er denne liste UL.

Dette 800kW split-type system bærer UL 2202-2022, standarden for EV ladesystemudstyr, og UL 2231-2, standarden for personalebeskyttelsessystemet, der beskytter operatøren mod elektrisk stød. Begge er trykt på navneskiltet, og begge overlever den myndighed, der har jurisdiktionens inspektion.

Denne side forklarer de to standarder, det 480V nordamerikanske inputdesign og de overholdelsespunkter, der holder projekter ude af omarbejde.

Vi bør være direkte om, hvad denne side ikke er: Det er ikke juridisk rådgivning, og lokale regler varierer fra stat og amt. Hvad det er, er det praktiske billede af, hvordan et opført 800 kW-system rydder de forhindringer, vi oftest ser i amerikanske og canadiske projekter.

Nordamerikansk markedsadgang: UL vs CE

Forskellen mellem et CE-mærke og en UL-liste er ikke papirarbejde. Det er, om udstyret lovligt kan installeres og forsikres.

CE er en egenerklæring fra producenten; UL er en tredjepartsliste understøttet af fabriksinspektioner og opfølgende audits.

De fleste amerikanske jurisdiktioner, forsyningsselskaber og forsikringsselskaber kræver en nationalt anerkendt testlaboratorieliste, som CE alene ikke leverer.

UL 2202-2022 dækker ladesystemets udstyr som helhed: kabinet, ledninger, indgangskredsløb og udgangskredsløb.

UL 2231-2 dækker personalebeskyttelsessystemet, sikkerhedslåsekæden mellem stikket og DC-udgangen.

Med begge lister er 800kW-systemet klar til at tillade uden en tilpasset teknisk evaluering i de fleste stater.

For Canada kan det samme udstyr vurderes i forhold til CSA-modparter; vores UL-filer understøtter den sti.

Tekniske specifikationer

USA og canadiske websteder Bygget til 800kW

Mellemstatslige korridorstationer, hvor der allerede eksisterer en 480V trefaset service, og 800kW er den aftalte kapacitet.

Lastbilstop og rastepladser, der byder på NEVI eller statsfinansierede programmer, der kræver opført udstyr.

Virksomheds- og flådeværfter erstatter dieselinfrastruktur med højeffekt DC-opladning.

Indkøbs- og underholdningssteder med store parkeringspladser og en enkelt dedikeret transformer.

Forsyningspilotprojekter, der demonstrerer højeffektopladning på distributionsnettet.

Lufthavns- og transitparkeringsstrukturer, hvor en enkelt 480V-tjeneste forsyner flere opladningszoner.

Fra 480V serviceindgang til CCS1-udgang

Kabinettet er designet efter den nordamerikanske kommercielle standard: AC480V ±10% ved 50/60Hz trefaset input. Der kræves ingen step-up transformer mellem en standard 480V service og kabinettet; ensrettertrinnet konverterer direkte til en 300-1000VDC bus.

Effektfaktorkorrektion holder inputtet på ≥0,99, hvilket holder efterspørgselsmålingen ren og undgår strafgebyrer på kommercielle tariffer, der fakturerer for reaktiv effekt.

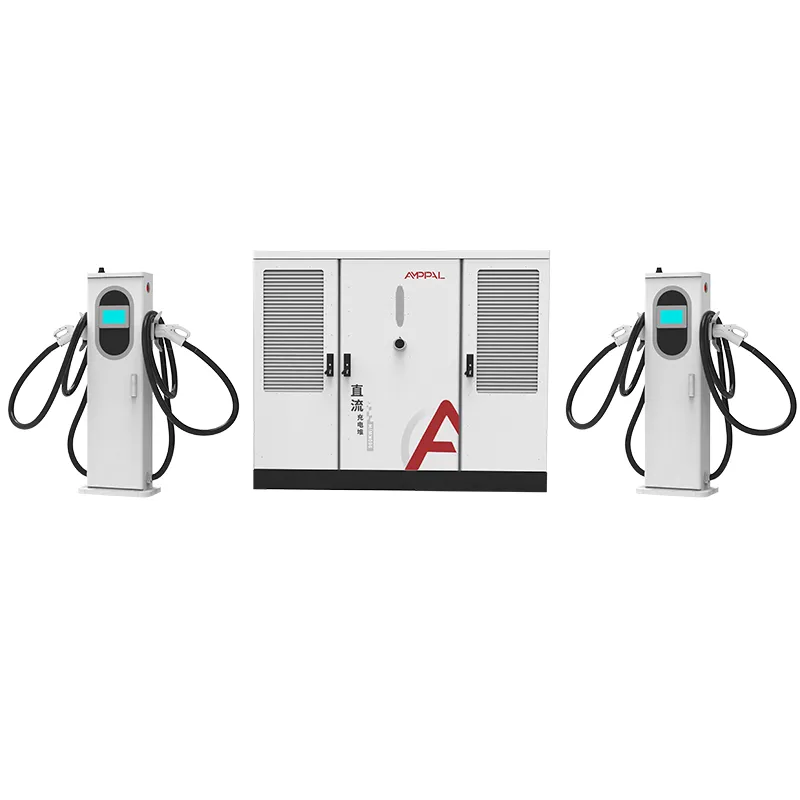

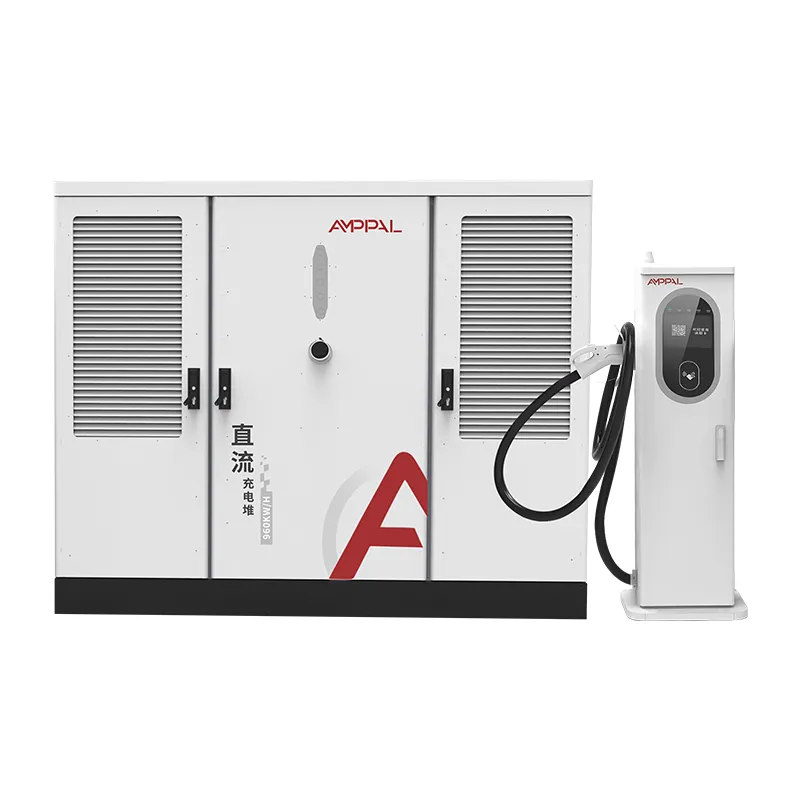

Poolen på 800 kW leverer 2 til 16 terminaler. Hver terminal forhandler sin strøm med controlleren, så en 600A væskekølet stall og en 250A luftkølet stall eksisterer side om side på det samme kabinet, og udgangsstikkene følger markedet: CCS1 til Nordamerika, med NACS tilgængelig.

Jordfejl og personbeskyttelse håndteres inde i kabinettet i overensstemmelse med UL 2231-2, og stationen tilsluttes til OCPP 1.6 eller 2.0 backends for belastningsstyring og fjernstyring.

Varmen styres af skabets eget kølesystem, så støjniveauet på ≤65dB holder selv ved fuld effekt. Det betyder noget i kommercielle grunde, hvor en nabos ejendomslinje ligger tæt på udstyrspuden.

UL Marking, NEC 625, and AHJ Acceptance

Tilladelse er, hvor anført udstyr betaler sig selv. Tre dokumenter har betydning på inspektionstidspunktet, og vi leverer dem alle.

UL-mærket på navneskiltet, der matcher modelnummeret i vores listefil, er, hvad inspektøren fotograferer.

NEC artikel 625 dækker installation af EV-opladningsudstyr; vores installationsmanual kortlægger kabinettet til dets krav til feeder, overstrøm og frakoblingsmidler.

NFPA 70 er selve koden, og artikel 625 er inde i den; AHJ-gennemgang fokuserer på jordforbindelse, binding og afbrydelsen inden for synsvidde.

Vi leverer UL-testrapporterne og overensstemmelsescertifikatet for de specifikke serieserier, der sendes.

Dokumentationen på inputsiden inkluderer 480V ledningsdiagrammet og momentplaner for serviceforbindelsen.

For finansierede projekter matcher vores UL-dokumentation de udstyrslister, som NEVI og statslige programmer kræver af tilbudsgivere.

Production Process for UL-Listed Units

Trin 1. Indkapslinger udstanses og laserskæres af stålspoler, og robotsvejses derefter på FANUC-linjer.

Trin 2. TRUMPF kantpresser danner panelerne; pulverlakering og hærdning følger.

Trin 3. AC-distribution er forbundet på AC-linjen med UL-anerkendte komponenter og momentkontrollerede afslutninger.

Trin 4. Ensrettermoduler og personalebeskyttelsestavlen er monteret på DC-ledningen.

Trin 5. Hvert kabinet er belastningstestet til 800kW med effektfaktor, krusning og beskyttelsestjek registreret.

Trin 6. En 48-timers indbrænding cykler enheden; logs er bundet til serienummeret.

Trin 7. UL opfølgende inspektionsprøver udtages fra produktionen i henhold til listeprogrammet.

Trin 8. Afsluttende inspektion og kasser; fabrikken afsendte over en million enheder kumulativt gennem 2024.

Passer denne oplader til dit projekts tidslinje?

Vælg det 800kW UL-listede system, når dit projekt er i USA eller Canada, når en finansieringsgiver eller forsyningsvirksomhed kræver anført udstyr, eller når din AHJ ikke accepterer CE-kun hardware. Det er også det rigtige kald, når du vil have én model, der dækker vækst fra 2 til 16 kanoner.

Vælg det ikke til et enkelt 2-pistol detailhandelshjørne på et marked uden UL-håndhævelse; noteringen medfører en omkostning, og en CE-enhed vil gøre arbejdet der.

Tjek din servicekapacitet før du bestiller: skabet har brug for en reel 800kW ved 480V service, plus plads til inrush og måling. Vi sender en tjekliste med sitedata med tilbuddet, og vores ingeniører gennemgår det, før du forpligter dig.

Ledetider adskiller sig også fra CE-kun-markeder: UL-listede produktionskørsler følger den samme 15-20 arbejdsdage, men nogle amerikanske projekter har brug for noteringsdokumenterne tidligt for finansieringsansøgninger. Bed om dokumentationspakken, når du anmoder om prisfastsættelse, ikke efter du har vundet buddet.

Og hvis dit projekt er rent spekulativt, uden websted, ingen forsyningsaftale og ingen tilladelsessti endnu, vent med at bestille. Udstyret holder; parkeringspladsen måske ikke.

Hvorfor AMPPAL til UL-listet opladningsudstyr

UL 2202-2022 og UL 2231-2 er anført, med fabriksopfølgningsrevisioner allerede på plads.

15-20 arbejdsdages levering efter tegningsgodkendelse; MOQ fra en container.

OEM/ODM: Nordamerikansk branding, NACS- eller CCS1-stiksæt og tilpassede kabellængder.

Dokumentationspakke til mæglere og AHJ'er: UL-rapporter, oprindelsescertifikater og ledningsdiagrammer.

En producent med hovedkontor i Yueqing, grundlagt i 2014, og eksporterer til mere end 40 lande, herunder USA og Canada.

Palletering, løft og levering

Skabet sendes i en kasse med stålramme på ca. 2300 x 1900 x 1150 mm med fire løftepunkter; terminaler er palleteret med kabler oprullet og konnektorer beskyttede. En 40 fod høj kubebeholder passer til kabinettet plus op til otte terminaler.

Leveringsbetingelser er FOB Ningbo eller CIF til en amerikansk eller canadisk havn. Dokumenter, faktura, pakkeliste, konnossement, UL-testrapporter og oprindelsescertifikat udstedes inden for 3 arbejdsdage efter lastning.

Kassen inkluderer et rigningsdiagram for det 2200 mm høje kabinet, og vores idriftsættelsesvejledning dækker gaffeltruck- og kranmulighederne for stedet.

Servicenetværk og garantivilkår

To års standardgaranti dækker kabinettet, terminalerne, strømmodulerne og beskyttelsescontrolleren.

Udveksling på tværs af skib ved garantifejl; erstatningsforsendelse inden for 5 arbejdsdage fra vores lager.

Fjern-OCPP-diagnostik og firmwareopdateringer håndteret af vores ingeniører på tværs af tidszoner.

Reservedelssæt til nordamerikanske kunder: sikringer, stik og styrekort opbevaret på hylden.

Den årlige vedligeholdelsesrådgivning omfatter eftersyn af drejningsmomentet efter det første år og en stikslidsinspektion hver 6. måned.

Brugsnoter til nordamerikanske installationer

Forkert: fodring af kabinettet fra en 208V-tjeneste. Til højre: Giv AC480V ±10% trefaset, som UL-listen forudsætter.

Forkert: udeladelse af frakoblingsmidler inden for syne af udstyret. Til højre: Installer afbryderen i henhold til NEC 625 og vores ledningsdiagram.

Forkert: jordforbindelse alene gennem kanalen. Til højre: Kør en dedikeret udstyrsjordleder i henhold til installationsvejledningen.

Forkert: antager, at UL-noteringen dækker en unoteret tredjepartsterminal. Til højre: Brug de terminaler, der følger med det angivne system.

Forkert: Spring AHJ-gennemgangen over, før den aktiveres. Til højre: inviter inspektøren med UL-filen og testrapporterne i hånden.

Operatørfeedback om UL-listede installationer

Et opladningsnetværk i Californien, USA idriftsatte to 800kW kabinetter på et korridorsted og bestod inspektionen ved det første besøg. Projektlederens eneste klage: kassen ankom to dage senere end tilbuddet om lastbilkørsel, hvilket skubbede idriftsættelsen til en weekend.

En forsyningsentreprenør i Ontario, Canada brugte 480V-ledningsdiagrammerne til at forudbyde det elektriske arbejde. Hans feedback var, at drejningsmomentplanen sparede ham for et omarbejdelsesopkald, selvom han ønskede, at terminalkablet var 0,5 m længere for hans båslayout.

En flådeoperatør i Ohio, USA kører 10 kanoner pr. skab til sit lastbilværft. Efter ni måneder skulle en terminals stiklås udskiftes; reserven på tværs af skibene ankom om fire dage, og resten af ​​stationen holdt aldrig op med at lade op.

FAQ: Certificering og installation

Q: Er 800kW kabinettet UL opført eller lige testet?

A: Opført under UL 2202-2022 og UL 2231-2 med løbende fabriksopfølgningsaudits.

Q: Hvorfor fungerer CE ikke for USA?

A: Amerikanske tilladelser og forsikringer kræver generelt en nationalt anerkendt testlaboratorieliste; CE er en producents egenerklæring.

Q: Hvilken indgangsspænding har systemet brug for?

A: AC480V ±10% ved 50/60Hz, standard nordamerikansk kommerciel service.

Q: Kræver NEC 625 noget særligt på stedet?

A: Korrekt feederstørrelse, overstrømsbeskyttelse og et afbrydelsesmiddel inden for synsvidde; vores manual kortlægger hvert krav.

Q: Kan terminalerne være CCS1 og NACS på samme kabinet?

A: Ja, stiksæt tildeles pr. terminal på bestillingstidspunktet.

Q: Er der behov for en transformer før kabinettet?

A: Kun hvis din tjeneste er mellemspænding; fra en 480V service tilsluttes kabinettet direkte.

Q: Hvor mange kanoner kan 800kW-systemet køre?

A: Fra 2 til 16, blanding af 250A luftkølede og 600A væskekølede terminaler.

Q: Hvilke dokumenter har min mægler og AHJ brug for?

A: UL-testrapporter, oprindelsescertifikat, pakkeliste og ledningsdiagram, alt inkluderet med forsendelsen.
