14kW Dual-Port AC EV Ladetårn til kommercielle parkeringspladser

To ladepunkter på ét fundament

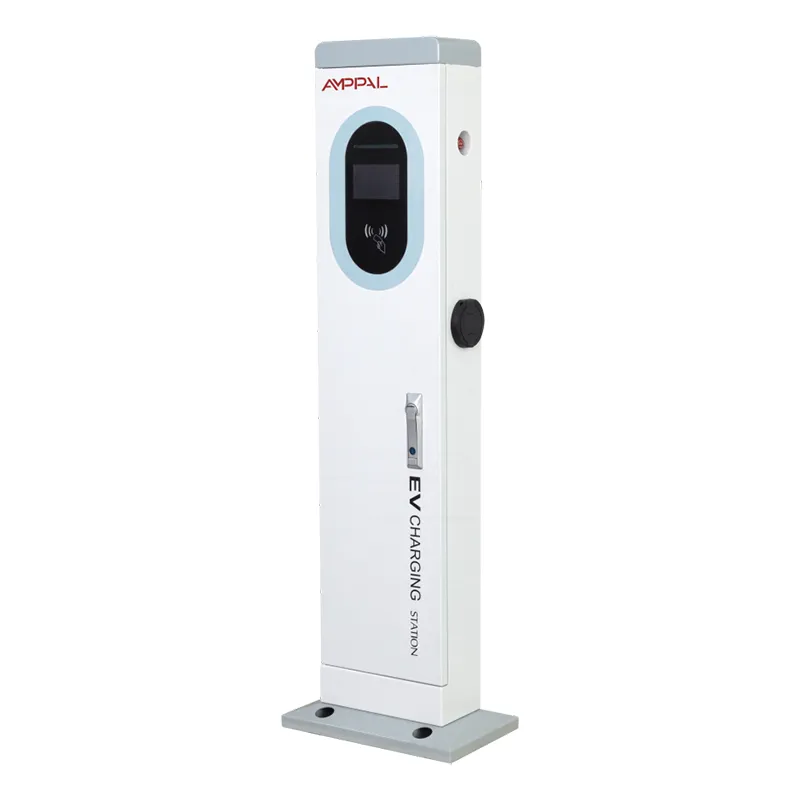

To parkeringsbåse kan dele en opladningssøjle - den eneste beslutning er hele historien om dette produkt. AF-AC-14kW er et 410 x 240 x 1400 mm tårn med to 7kW AC-kanoner, en 5-tommer farveberøringsskærm, et betalingsterminalsæt og et netværksmodul, der betjener begge sider.

Tænk på det som to vægbokse kondenseret til én fritstående søjle, minus de duplikerede dele. Et fundament, et kabinet, et IP54 karosseri, et 220VAC +/-20% foder - og to biler, der lader samtidig med 7kW hver.

For webstedsejere, der tæller omkostninger pr. plads, er det der, hvor tårnet ændrer regnearket. Den anden bugt stopper med at koste næsten lige så meget som den første. To båse, en vedligeholdelseskontrakt, et sæt dokumenter - tallene stopper med at fordobles.

Per-Bay omkostningsargumentet

Et fundament i stedet for to - en enkelt betonpude og ankersæt dækker begge bugter.

Et netværksmodul, et SIM-kort, en skærm - de dele, der dublerer på to separate opladere, deles her.

Et installationsbesøg - en besætning og et kabel løber til kolonnen, omtrent halvdelen af ​​arbejdsstedet for to enheder.

På vores kunders budgetark lander den samlede installerede pris pr. bås normalt 25-35 % under to separate 7 kW opladere.

Ét OCPP-indgangspunkt - to båse vises som én enhed på backend, så idriftsættelse og daglig overvågning tager mindre tid.

Standardiserede reservedele - de samme skærme, pistoler og kontroltavler bruges på tværs af vores tårnserier, så et reservesæt dækker flere steder.

Tekniske specifikationer

Bedste steder for et Twin-Gun Tower

Hotel- og resortgrunde, hvor to gæstepladser normalt fyldes sammen omkring udtjekningstidspunktet.

Butikscenter overfladearealer med parrede endebugter nær indgangen.

Arbejdspladsparkeringspladser, der parrer medarbejderbåse, hvor begge biler ankommer og afgår i samme tidsplan.

Kommunale grunde, hvor bugtens bredde er snæver, og to separate stolper ville overfylde rækken.

Lejligheds- og ejerlejlighedsgrunde, der betjener to dedikerede beboerbugter.

Hvordan to kanoner deler ét tårn

Begge pistoler trækker fra den samme 220VAC +/-20% strøm gennem én kontrolenhed. Når to biler tilsluttes på én gang, yder hver pistol op til 7 kW – tilsammen 14 kW. Når kun én bil tilsluttes, bliver den stadig op til 7kW; dette tårn koncentrerer ikke kraften om en enkelt pistol, og vi foregiver ikke andet.

Den 5-tommer store skærm viser begge sessioner, så hver bay får sin egen opladningsstatus, betalingsflow og kvittering. Fordi begge våben sidder på én enhed, behøver en chauffør, der betaler med kort eller APP, ikke at vide, hvilken plads han er på - sessionen følger den pistol, han tilsluttede.

Begge båse rapporterer til backend gennem en enkelt OCPP 1.6- eller 2.0-forbindelse. Det betyder én enhedsadgang, én firmwareopdatering og én fjerndiagnosticeringssession for to parkeringspladser. En leder med to dusin tårne ​​ser to dusin enheder på instrumentbrættet, ikke 48.

Kvalitetsporte før CE-mærket går i gang

Tårnet er CE-mærket i forhold til lavspændings- og EMC-direktiverne, hvor filen opbevares pr. modelserie.

IP54 verificeret af laboratorie- og tredjepartstests - støvtæt og stænksikker, med forseglede kabelindgange.

96-timers saltspraytest på pulverlakeringen, standard for vores kyst-eksportprogram.

Dual-gun belastningstest - begge udgange kører med fuld nominel effekt samtidigt for at bevise den 14 kW kombinerede opførsel.

Temperaturtest på tværs af -20C til +50C, inklusive skærmlæsbarhed ved koldstart.

Ingen tårnskibe uden sin egen serienummererede testrapport. Certificering på anlægsniveau dækker CCC, TUV, UL og CB.

Hvordan Twin-Gun Tower er bygget

Søjleprofilen på 410 x 240 er laserskåret og udstanset på vores egne linjer i stedet for at blive købt ind.

TRUMPF kantpresser danner søjlen; FANUC-robotter svejser sømmene.

Der påføres pulverlakering, med batchprøver sendt til saltspraytest.

AC-ledningen passer til styreenheden, kontaktoren, skærmen og begge pistoler med deres hylstre.

IP54 tætning kontrolleres ved kabelindgange og skærmkanten.

Hvert tårn kører en simultan belastningstest med to kanoner plus betalings- og netværkstest.

QC registrerer serienummer, testresultater og CE-dokumenter, og bogfører derefter afsendelse.

Standard leveringstid er 15-20 arbejdsdage; containerreservationer bekræftes inden produktionen starter.

Et Dual-Gun Tower eller to enkeltopladere?

To separate 7 kW opladere vinder i præcis én situation: når de to båse sidder langt fra hinanden, såsom modsatte ender af en grund, hvor kabelføring til en delt kolonne ville koste mere end en anden enheds kabinet.

Alle andre steder vinder tårnet på penge og vedligeholdelse. To opladere betyder to fundamenter, to skærme, to netværksmoduler, to SIM-kort og to installationsbesøg. Ét tårn erstatter alt det med et af hvert, hvorfor omkostningerne pr. bås installeret typisk falder med en kvart til en tredjedel. Besparelsen er reel nok til, at flere af vores distributører nu citerer twin-gun tårne ​​som standard, når to fag er tilstødende.

Hvem bør ikke købe det: pladser med én bugt i dag og ingen anden bugt planlagt - 7 kW enkeltpistoltårnet er billigere; eller partier, hvor de to ladepladser skal holde sig fysisk adskilt med mere end et par meter. Køb tårnet, når to bugter sidder side om side og forbliver sådan.

Hvorfor importører genbestiller den anden container

Direkte fabrikspriser fra Zhejiang Anfu New Energy Technology Co., Ltd. i Yueqing - grundlagt 2014, en national lille gigantvirksomhed.

Én SKU, der dækker to fag, hvilket forenkler importørens lager og installatørens uddannelse.

Certificeringsfiler (CE plus CCC, TUV, UL og CB) klar til at udlevere til lokale myndigheder og forsyningsselskaber.

1.000.000+ enheder leveret i 2024 på tværs af 40+ lande, med gentagne ordrer fra distributører i Malaysia, Tyrkiet og Golfen.

OEM- og ODM-muligheder - tilpasset farve, logo og betalingsbranding, med MOQ diskuteret pr. projekt.

Sender et 1,4 meter tårn uden skader

Kassen er lodret, med afstivning bygget rundt om skærmens overflade og begge hylstre. Ankerbolte, boreskabelonen og monteringsbeslag kører i samme kasse, så installatøren har alt på dag ét.

Kasselængden på 1400 mm er nøgletallet for containerplanlægning - kasser ligger fladt og stables, og en 20 fods container bærer omkring 60-80 tårne ​​afhængigt af kassedimensioner. Vores forsendelsesskranke bekræfter det nøjagtige antal, før du bestiller.

Vi citerer FOB Ningbo eller Shanghai som standard; EXW og CIF er tilgængelige. Papirarbejdet dækker faktura, pakkeliste, konnossement og CE-certifikatkopi - udarbejdes inden for 15-20 arbejdsdages leveringstid.

Servicevilkår Købere bør kende

2 års garanti dækkende både våben, skærmen og betalingsmodulet.

Ekstra pistolsamlinger og skærme på lager til hurtig forsendelse - de to mest almindelige sliddele.

Fjerndiagnostik over 4G eller Ethernet, med firmwareopdateringer leveret via backend.

Råd til personalet på stedet: Tør skærmen af ​​med en tør klud hver uge, og kontroller begge hylstre for kabelknæk.

Brugermanual, installationstegning og OCPP-opsætningsvejledning leveres med hver enhed.

Installationsfejl, der ødelægger et godt tårn

Forkert: at begrave forsyningskablet uden en ledning og håbe, at det overlever. Til højre: Før kablet i ledningen til søjlebunden med en serviceløkke til fremtidig genterminering.

Forkert: hældning af puden med øjet og shimming af tårnet til niveau bagefter. Til højre: Hæld til den medfølgende skabelon og kontroller niveauet før betonen sætter sig.

Forkert: at lade begge kabler ligge på tværs af gangen mellem båse. Til højre: Før hver pistol mod sin egen bugt, så chauffører aldrig snubler over den anden sides kabel.

Forkert: forudsat at kontor-WiFi når begge pladser. Til højre: Bekræft signalet ved kolonnepositionen før hældning - eller monter et 4G SIM-kort.

Forkert: Spring jordforbindelseskontrollen over, fordi tårnet ser solidt ud. Til højre: Kontroller jordforbindelse til pudens jordingsstang under idriftsættelse.

Operatørhistorier fra Two-Bay-websteder

En ejendomsadministrator i Athen monterede otte tårne ​​på tværs af to boligblokke i slutningen af ​​2024, hvor beboerne delte fire dobbeltkanonenheder i otte bugter. Hendes notat efter seks måneder: Det ene våbenhylster trængte til at blive strammet igen, og beboerne skændtes om intet andet - hvilket, for en ejerlejlighedsbræt, tæller som en stille succes.

En hollandsk parkeringsoperatør driver tårnet på en P+R-plads uden for Utrecht - to bugter, en søjle, kortbetaling. Hans kommentar: den anden bugt var grundlæggende gratis infrastruktur, vi betalte kun for den ekstra pistol. Den lille anke er skærmpositionen: fint stående, akavet, hvis du vil se det fra bilen.

En tyrkisk distributør, der køber 14 kW tårne ​​til hotelkæder, sagde, at tårnet reducerede hans installationstid pr. bås fra to dage til en. Hans klagepunkt: den medfølgende skabelon antager et niveau, og to af hans websteder havde brug for små nivelleringsjusteringer først.

Spørgsmål om dual-gun opladning

Q: Hvis to biler oplades på én gang, hvilken hastighed får hver af dem?

A: Hver pistol leverer op til 7kW samtidigt, en kombineret 14kW - ingen af ​​bugterne udsulter den anden.

Q: Kan én pistol levere alle 14kW?

A: Nej. Hvert våbens loft er 7kW, så en enkelt bil lader stadig op til 7kW; vælg 22kW eller 44kW tårnet, hvis du har brug for mere pr. køretøj.

Q: Hvor mange parkeringspladser betjener et tårn?

A: To, en pr. pistol, ideelt side om side - hver pistols kabel når sin egen bugt.

Q: Har tårnet brug for to separate strømkredsløb?

A: Ingen - én 220VAC +/-20% tilførsel betjener begge pistoler gennem den interne kontrolenhed.

Q: Er 14kW nok til en moderne elbil natten over?

A: Ja. 7 kW pr. bil tilføjer omkring 45 km rækkevidde i timen, så en overnatningssession dækker et fuldt batteri for de fleste elbiler.

Q: Hvad koster det pr. bås i forhold til to enkeltopladere?

A: På typiske steder lander den installerede pris pr. bay 25-35 % lavere, primært fra deling af fundament, netværksmodul og installationsbesøg.

Q: Kan jeg styre de to våben uafhængigt af hinanden i backend?

A: Ja – hver pistol er et separat OCPP-stik på én enhed, så du kan prissætte, planlægge og rapportere pr.

Q: Hvad er leveringstiden?

A: 15-20 arbejdsdage, med den fulde dokumentpakke og CE-certifikat sendt fra Ningbo eller Shanghai.
