44kW Slim Tower Dual-Port AC EV-oplader til kommercielle parkeringsfaciliteter

44kW-spørgsmålet er et panelspørgsmål

De fleste dual-gun AC opladere fejler på papiret, før de fejler i marken. Fejlen er ikke opladeren; det er elektrikerens første spørgsmål: hvad skal panelet give?

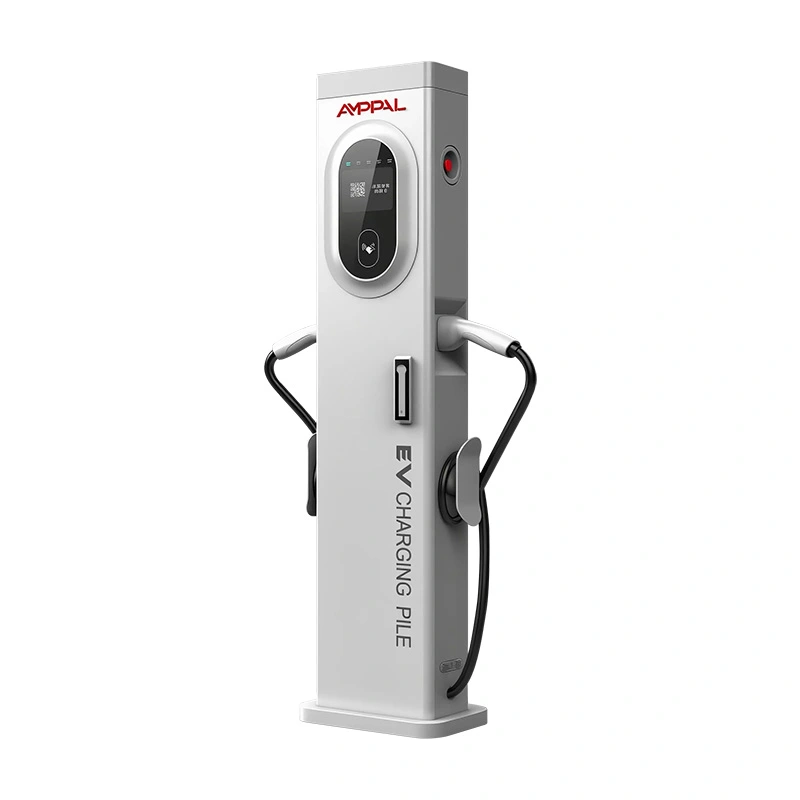

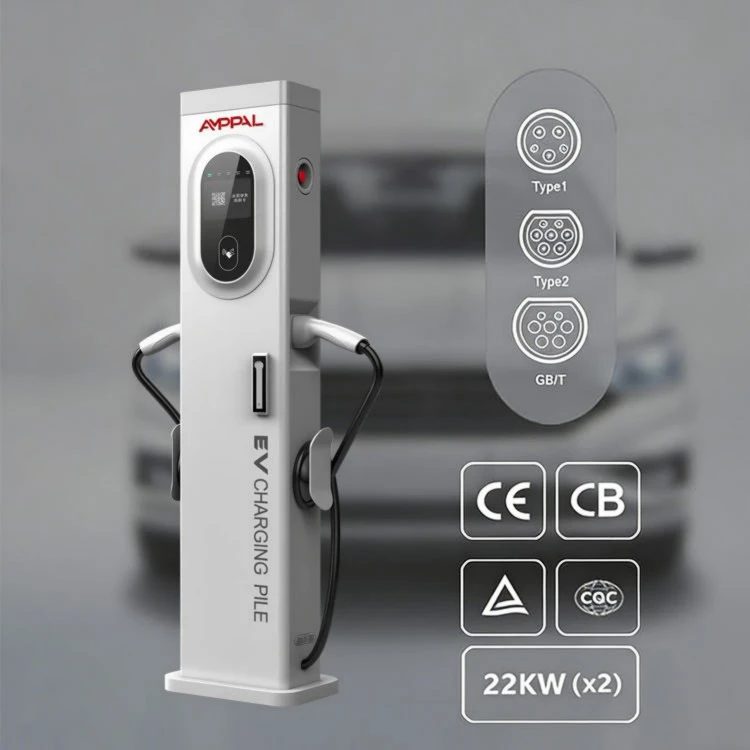

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) bærer to Type 2 kanoner ved 32A+32A på en 380VAC trefaset fremføring, fra en 300 x 150 x 1400 mm søjle med en 5-tommer berøringsskærm. Hver stikkontakt kan trække omkring 21 kW; parret nærmer sig sammen 44kW-navneskiltet.

Denne side er skrevet til den, der underskriver el-tegningerne. Hvis det er dig, så læs feeder-matematikken nedenfor, før du forelsker dig i specifikationsarket.

Den gode nyhed er, at matematikken er enkel og offentlig: volt, ampere og en kvadratrod. Den dårlige nyhed er, at ingen gør det den dag, opladerne ankommer. Gør det nu, på papiret, inden containeren er booket.

Hvad Full-Load 32A+32A betyder for dit websted

To biler, begge på 32A pr. fase: din feeder skal bære omkring 64A pr. fase i samme øjeblik, eller opstrøms breaker udløses på det værst tænkelige tidspunkt.

Planlæg transformeren: hvert tårn tilføjer op til 44kW tilsluttet belastning; ti tårne ​​betyder 440 kW, før du tæller belysning og HVAC.

Kabeldimensionering starter ved 16 mm2 kobber pr. fase for en kort periode og vokser med afstanden; 25mm2 eller 35mm2 er almindeligt for løb ud over 50 meter.

Afbryderfunktion: en 80A trefaset afbryder eller to 40A enheder med en pr. pistol giver parret frihøjde uden gener.

Fasebalance er en sidegevinst: en 32A+32A trefaset belastning er mere venlige for nettet end tre enfasede 7kW opladere stablet på én fase.

Hvis webstedet ikke kan levere fuld belastning, kan OCPP 1.6J belastningsstyring dække tårnet til et lavere budget, mens du beholder frihøjden til senere.

Varme er en del af budgettet: 44kW, der kører i timevis, varmer panelrummet, så planlæg ventilation inden den første sommer.

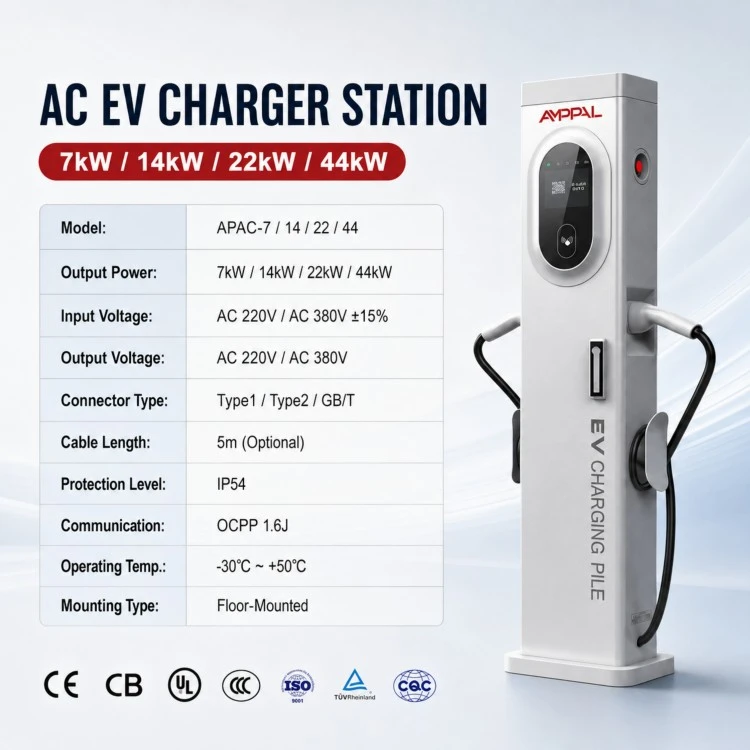

Tekniske specifikationer

Brug Cases, der retfærdiggør 44kW kapacitet

Depotgårde, hvor varebiler parkerer i en til tre timer mellem skift; 44kW pr. bås gør nedetid til brugbar rækkevidde.

Taxaholdepladser og ride-hail hubs, hvor chauffører roterer hurtigt og opholdstiden er under to timer.

Truck-stop forpladser, der betjener varevogne og lette erhvervskøretøjer op til 3,5 tons.

Pakhusdok, hvor en række tårne ​​deler ét transformerrum.

EV-udlejningsflåder, der skal vende biler mellem udlejninger uden at vente natten over.

Boligblokke med trefaset service, hvor 44kW er den højeste vekselstrøm fordeleren tillader på feederen.

Lufthavns- og stationsparkeringspladser, hvor et morgensus af plug-in-hybrider kræver hurtig opfyldning før afgang.

Aflæsning af strømflowet: Fra panel til stik

Strøm forlader fordelingstavlen på en trefaset feeder og kommer ind i tårnet gennem basisforskruningen. Indvendigt måler stationen hver pistol uafhængigt, så 44kW-navneskiltet er ikke en kæmpe stikkontakt, men to 32A-kredsløb, der deler et kabinet.

Når en enkelt bil tilsluttes, kan den bruge hele 32A af sin egen pistol. Når den anden bil ankommer, trækker begge op til 32A; tårnet holder de to sessioner adskilt til fakturering, og OCPP 1.6J rapporterer hver stiks energi separat.

Måling pr. stikkontakt har betydning for opdelt fakturering: Lejer A betaler for pistol 1, lejer B for pistol 2, og serveren blander aldrig de to kWh-totaler.

En fælde, der er værd at nævne: derating. Hvis foderet er svagt, tripper hammeren i stedet for, at tårnet bremser. Firmware-hætten er det kontrollerede alternativ, så beslutt budgettet før ledningsføring, ikke efter den første tur.

Kvalitetsregistreringer, som en facilitetsingeniør kan stole på

Overensstemmelse holdes mod lavspændings- og EMC-direktiverne, og filen kontrolleres igen, hver gang effekttrinnet ændres.

Hver station er hi-pot testet og jordbundet, før den forlader linjen - ved 32A pr. pistol er der ingen margin til en tvivlsom jordbane.

Fuld belastning varmekørsel: 44kW tårnet er brændtestet i 48 timer kontinuerligt ved navnepladestrøm, med skabstemperaturer logget.

Prøvede kolonner kører IEC 60068 termiske cyklusser mellem -30°C og +70°C, plus 96 timers saltspray på finishen.

Momenttestede samleskinne og forbindelsesled; løse afslutninger er den klassiske årsag til varmefejl i højstrøms AC gear.

Komponent sourcing følger RoHS og REACH i et ISO 9001:2015 system; CCC, TÜV, UL og CB omfang findes på anlægsniveau.

Samlingssekvensen med otte stationer

Laserskåret skal, 0,1 mm tolerance, på CNC-linjen.

Trykbremsefoldning og sømsvejsning af tårnkroppen.

FANUC robotsvejsning af bundplade og forskruningsbeslag.

Tre-trins overfladerensning og efterbehandling.

Højstrømssektion: samleskinner, kontaktorer og 32A-klassificeret koblingsudstyr monteret og tilspændt.

Måling og elektronik: per-socket kWh-målere, kommunikationskort og 5-tommer berøringsskærm.

Firmwarebelastning og OCPP-overensstemmelse kører mod testserveren.

Prøvet belastningstest, hi-pot, et visuelt pas, derefter pakning. Produktionen kører 15-20 hverdage.

Størrelsesguide: Når 44kW passer (og når det ikke gør det)

Køb 44kW tårnet, når transformeren og panelet allerede har frihøjde, eller når du designer det elektriske system fra bunden og kan dimensionere det korrekt. Den ekstra kapacitet i forhold til 14kW modellen er kun reel, hvis foderet kan levere det.

Spring det over, hvis dit websted er på en 32A enfaset forsyning; du ville køre tårnet til en brøkdel af dets rating og betale for kapacitet, du ikke kan bruge. Spring det også over, når biler parkerer natten over i mere end otte timer; 7-11kW AC koster mindre og er skånsommere for batterilevetiden. Og hvis din er stabil flådeparkering med stramme tidsplaner, skal du først bekræfte distributørens tilladte tilslutningskapacitet; nogle regioner begrænser AC-opladning pr. sted.

Hvis panelet er stramt, men efterspørgslen er reel, er det ærlige svar belastningsstyring: Lad OCPP lukke tårnene nu og hæv loftet, efterhånden som webstedet vokser. Den plan fungerer med dette tårn, fordi firmwaren accepterer en fjernstrømgrænse.

AMPPAL Versus Budget Dual-Gun rivaler

Ægte 32A+32A-kapacitet: nogle budgettårne ​​annoncerer 44kW, men leveres med 16A-kontaktorer; vi udskriver per-pistol-vurderingen på typeskiltet.

Uafhængig per-socket-måling til delt fakturering, ikke en enkelt summeret måler.

OCPP 1.6J over Ethernet, 4G og WiFi, så tårnet forbinder belastningsstyrings- og roamingsystemer.

Testbeviser: fuld-load varmekørsel, drejningsmomentlogfiler og saltsprayresultater tilgængelige pr. batch.

Kommercielle vilkår: MOQ 1 enhed, 15-20 arbejdsdages leveringstid, 2 års garanti, DHL/FedEx reservedele.

OEM-muligheder for logo-, skærm- og kabelbranding; eksport til mere end 40 lande siden 2014.

Logistik og pakningsdetaljer

Hvert tårn sendes fuldt samlet i en 5-lags eksportkarton på ca. 350 x 220 x 1460 mm med skumhjørneblokke, ankersæt og kabelforskruninger indeni; bruttovægten er omkring 45 kg.

Fire kartoner går til en palle med kantbeskyttere og krympefolie; en 40 fods container rummer omkring 60 tårne ​​palleterede eller op til 80 gulvlastede, og LCL-ompakning arrangeres efter anmodning.

Prisen er normalt FOB Ningbo eller Shanghai, med EXW på forespørgsel. Hver forsendelse har faktura, pakkeliste, konnossement, oprindelsescertifikat og CE-overensstemmelseserklæring. Konsoliderede forsendelser til Mellemøsten og CIS arrangeres ugentligt, hvilket forkorter transit for mindre ordrer.

Service, der starter med panelet

2 års garanti fra afsendelsesdatoen, der dækker fabrikationsfejl inklusive højstrømssektionen.

24-timers teknisk respons; vores ingeniører deltager jævnligt i idriftsættelsesopkald for at gennemgå panelopsætningen med din elektriker.

Reservedele via DHL/FedEx; kontaktorer, målere og touchskærme forlader inden for 2 arbejdsdage.

RMA ved fotos og serienummer: udskiftning eller reparation er bekræftet, før noget returneres.

Gratis supportpakke: feederberegningsark, momentværdier og en idriftsættelsestjekliste.

Lednings- og driftsadvarsler

Forkert: antager, at en 32A afbryder dækker begge kanoner. Til højre: størrelse tilførselen til 64A pr. fase i alt, eller beskyt hver pistol separat.

Forkert: genbrug af tyndt kabel fra en gammel installation. Højre: 16 mm2 minimum pr. fase, større til lange løb; kontrollere spændingsfald ved fuld belastning.

Forkert: at lade tårnet sidde ved en firmwarehætte for evigt, fordi panelet aldrig blev opgraderet. Til højre: Notér hætten i vedligeholdelsesloggen og løft den først, når foderet er påvist.

Forkert: blanding af pistol 1 og pistol 2 lejere på én faktura. Højre: hold måling pr. stikkontakt aktiveret; OCPP rapporterer hvert stik separat.

Forkert: ignorerer moment efter et servicebesøg. Højre: Tilspænd skinne- og løkkeforbindelser igen årligt; varmefejl i AC gear er næsten altid løse led.

Forkert: springer fejlstrømsenheden over. Til højre: Monter en 30mA RCD i henhold til lokale regler; tårnet fungerer med standard RCD-beskyttelse.

Facilitetsingeniører med deres egne ord

En depotchef i Almaty monterede seks tårne ​​til en kommunal flåde på 40 varevogne. 64A-per-fase feeder-matematikken var hele samtalen med hans distributør; da transformatorens frihøjde var bekræftet, tog idriftsættelsen en dag. Han bemærkede, at drejningsmomentmarkeringerne på samleskinnedækslet forhindrede hans elektrikere i at gætte.

En logistikoperatør i Guadalajara parrede tårnene med en 250kVA transformer til tyve planlagte bugter. De indrømmer, at de overspecerede transformeren et trin; ekstraomkostningerne var små, og vækststien er nu fri. Deres klage: 5-tommer menuen er dyb, og chauffører bruger for det meste appen alligevel.

En lageroperatør nær Moskva kører tårnene med en firmwarehætte på 11 kW, indtil en anden feeder er tændt næste år. Det er præcis den etapeplan, vi foreslog, og det er derfor, de ikke købte en billigere engangsoplader.

FAQ: Strøm, paneler og dobbeltpistoler

Q: Hvilken feeder har et 44kW tårn brug for?

A: En trefaset tilførsel dimensioneret til ca. 64A pr. fase ved fuld belastning, med 16-25 mm2 ledere afhængigt af kørselslængden.

Q: Kan begge våben virkelig levere 32A på én gang?

A: Ja, hver pistol er klassificeret til 32A pr. fase; sammen nærmer de sig 44kW-navneskiltet.

Q: Hvor mange tårne ​​kan en 250kVA transformer understøtte?

A: Omkring fem ved fuld belastning; med OCPP-belastningsstyring kan du installere mere og begrænse det samlede beløb.

Spørgsmål: Understøtter tårnet belastningsstyring?

A: Ja, OCPP 1.6J fjernstrømgrænser lader platformen dække hvert stik.

Q: Er dette tårn enfaset kompatibelt?

A: Nej, den har brug for 380VAC trefaset; for enfasede steder se vores vægmonterede 3,5-7kW stationer.

Q: Hvilken kabelstørrelse til en 60-meters løb?

A: Beregn spændingsfald ved 64A pr. fase; de fleste 60m løb lander på 25mm2, men bekræft med din elektriker.

Q: Hvorfor er måling pr. pistol vigtig?

A: To lejere på et tårn har brug for separate kWh-totaler for retfærdig fakturering; tårnet måler hver stikkontakt uafhængigt.

Q: Hvad er leveringstiden?

A: 15-20 arbejdsdage for standardmodeller efter indbetaling, det samme som vores andre AC-tårne; masseordrer planlægges efter tilbud.
