7kW Piedestal AC EV Ladestationstårn til boligsamfund

Når en væg ikke er en mulighed

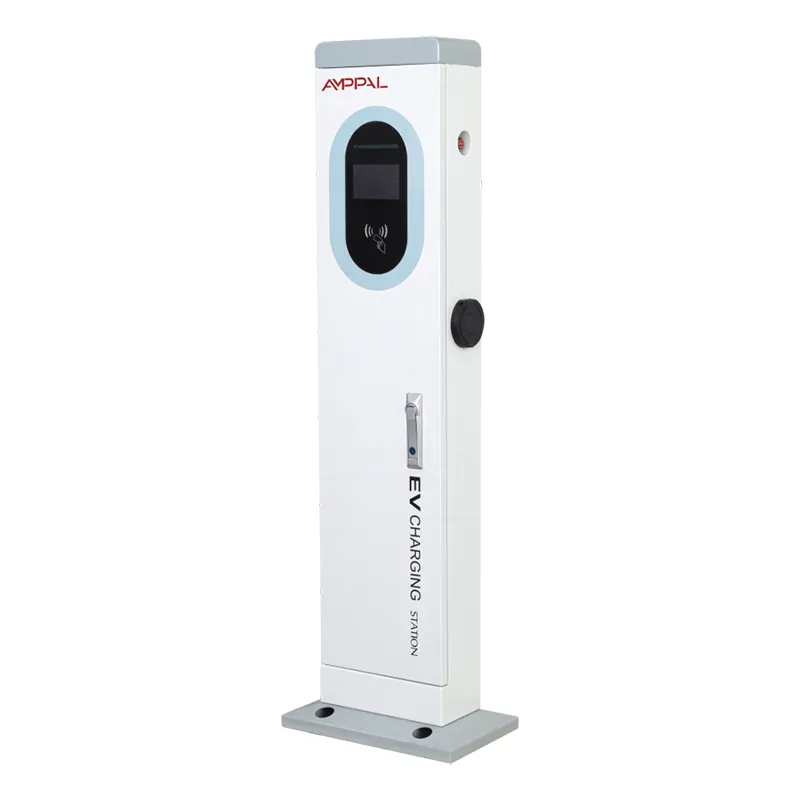

Åbne parkeringspladser har sjældent en væg, hvor du har brug for en. Det hul er præcis, hvad dette produkt blev bygget til. AF-AC-7kW er et selvstående opladningstårn: en 410 x 240 x 1400 mm stålsøjle, der bærer et 7kW AC-ladepunkt, en 5-tommer farveberøringsskærm og betalings- og netværkshardware i et enkelt forseglet hus.

Installation er et fundament, ikke et byggeprojekt. Bolt bundpladen til en betonpude med det ankersæt og den boreskabelon, vi sender, tilfør tårnet 220VAC +/-20%, tilslut Ethernet eller monter et 4G SIM. Ingen facade at bore i, ingen udlejers mur at skændes om - kun jord, man må støbe beton i.

For hoteller, der ejer deres parkeringspladser, indkøbscentre med overfladearealer eller kommuner, der tilføjer gadebugter, afgør denne frihed ofte, om opkrævning vises i dette kvartal eller næste år. Vægbokse løser opladningsproblemet. Towers løser webstedsproblemet først.

Hvorfor købere vælger stangen over vægboksen

Pladsfrihed - placer tårnet midt på rækken, ved en endebugt eller mellem træer, hvor som helst biler parkerer, i stedet for hvor en mur tilfældigvis er.

Ståhøjde ergonomi - med 1400 mm sidder skærmen i naturlig øjenhøjde, så chauffører trykker, betaler og trækker stikket ud uden at bøje sig eller sidde på hug.

Nem kabelhåndtering - pistolen hænger i taljehøjde på et hylster, hvilket er mærkbart mere behageligt for ældre chauffører og kurerer end en lav stikkontakt.

Ét forseglet kabinet - al elektronik lever inde i IP54-tårnkroppen, så der kræves ingen separat distributionsboks på typiske steder.

Synlig fra den anden side af partiet - et tårn læser som opladning her fra 50 meter; en vægboks forsvinder bag parkerede varevogne og koster jer indgangskunder.

Et fodaftryk, der vokser med dig - hvert tårn i denne serie deler den samme 410 x 240 base, så et senere skift til en model med dobbelt pistol kan genbruge den samme pude.

Tekniske specifikationer

Hvor en fritstående stang tjener sit ophold

Åbne hotel- og resortparkeringspladser uden bygningsfacade nær bugterne.

Kommunale bugter på gaden og offentlige arealer, hvor boring i nærliggende bygninger ikke er tilladt.

Arbejdsplads parkeringspladser på lejet grund - lejer kan ikke røre ved væggene, men han kan hælde en pude.

Restaurant- og butiksarealer med spredte bugter langt fra bygningen.

Nybyggerpladser, hvor opladning skal være i drift, før bygningen står færdig.

Sådan fungerer tårnet på stedet

Strømmen strømmer fra din 220VAC +/-20% forsyning ind i tårnet, gennem kontrolenheden, ud af pistolen til ét køretøj med op til 7kW - omkring 45 km rækkevidde i timen for en mellemstørrelse EV og en fuld opladning natten over for næsten enhver europæisk personbil.

Tårnet rapporterer til operatørens backend over Ethernet, 4G eller WiFi ved hjælp af OCPP 1.6 eller 2.0. Den 5-tommer skærm fører føreren gennem stikkontakten, godkendelse, opladning og kvittering; sessionsdata når skyen i realtid.

Tjenesten er for det meste fjernbetjening. Når en session mislykkes, logger backend det, og vi læser tårnets diagnostik over netværket, før vi beslutter, om et webstedsbesøg er nødvendigt.

Hvad CE-mærket faktisk tog

CE-mærkning i henhold til EU's lavspændings- og EMC-direktiver, med testdokumentation opbevaret til importører og toldbehandling.

IP54 verificeret i vores laboratorium og af et tredjeparts testhus - støvbeskyttet og stænksikker fra alle vinkler.

96-timers saltspraytest på det pulverlakerede kabinet, dimensioneret til kystnære parkeringspladser.

Fuld funktionstest på tværs af det nominelle område fra -20C til +50C, før designet frøs.

Hver produktionsenhed kører en belastningstest plus en betalingsterminal og netværks-handshake-test før pakning - ikke en tilfældig prøve.

CE er basislinjen; fabrikken har også CCC-, TUV-, UL- og CB-mærker for andre eksportprogrammer.

Fra spole til tårn: Otte trin i vores fabrik

Stålplade er laserskåret og CNC-stanset til 410 x 240 profilen i vores egen pladebutik.

TRUMPF kantpresser folder søjlen og FANUC robotter svejser sømmene.

Kroppen er pulverlakeret; prøver fra hver batch går til salt-spray test.

AC-samlebåndet passer til styremodul, kontaktor, 5-tommer skærm og ladepistol.

Tætningen kontrolleres i forhold til IP54-kravet, inklusive kabelindgange og skærmkanten.

Hvert tårn kører en funktionstest med en resistiv belastning, derefter en betalings- og netværkstest.

QC underskriver serienummer, testrapport og CE-dokumenter, og enheden er booket til afsendelse.

Standard leveringstid er 15-20 arbejdsdage fra ordrebekræftelse; hasteordrer går på overhalingsbanen efter aftale.

stang eller vægboks? Den ærlige sammenligning

Hvis der allerede står en robust væg præcis der, hvor biler parkerer, så køb vægboksen. Det koster mindre - intet fundament, mindre stål, hurtigere installation - og vi sælger dem også. Vælg på fakta, ikke vane.

Tårnets ekstraomkostninger køber tre ting: Retten til at vælge stedet i stedet for at arve en, ergonomi i stående højde, som en vægudtag i knæhøjde ikke kan matche, og en forseglet krop, der bedre overlever meget trafik end en boks, der er boltet til en læssevæg.

Hvem skal ikke købe dette: lejere, der ikke kan støbe beton, pladser, der kun skal oplades i et par uger, eller købere, hvis enkeltbil oplader fint natten over fra en almindelig stikkontakt. For dem er tårnet stål, de ikke har brug for.

Hvad AMPPAL bringer, som en forhandler ikke kan

Direkte fra Zhejiang Anfu New Energy Technology Co., Ltd. i Yueqing - Kinas elektriske hovedstad - grundlagt i 2014.

En national lille gigantvirksomhed med 260+ ansatte og separate AC- og DC-samlebånd.

Over 1.000.000 enheder leveret i 2024, eksporteret til mere end 40 lande fra UAE og Tyskland til Malaysia og Mexico.

Automatiserede linjer fra FANUC og TRUMPF plus intern CNC-stansning, bukning og laserskæring.

OEM og ODM velkommen - brugerdefinerede farver, logoer, betalingsbranding og emballage, med MOQ diskuteret pr. projekt.

Paknings-, container- og handelsbetingelser

Hvert tårn leveres i en lodret trækasse, der er dimensioneret til 1400 mm højde, med indvendig afstivning omkring skærmen og rammen. Ankerboltene, boreskabelonen og monteringsbeslag bevæger sig inde i den samme kasse, så intet venter på stedet på en anden forsendelse.

Længden på 1400 mm ændrer containerplanlægningen sammenlignet med vægkasser: kasserne ligger fladt og stables, og en 20 fods container tager typisk 60-80 tårne ​​afhængigt af kassedimensioner; vi oplyser fragt pr. kasse.

Vi citerer FOB Ningbo eller Shanghai som standard, med EXW og CIF tilgængelige på anmodning. Dokumenter omfatter handelsfaktura, pakkeliste, konnossement og en kopi af CE-certifikatet.

Garanti og support efter levering

2 års garanti på tårn, skærm og betalingsmodul, dækkende materiale- og fabrikationsfejl.

Reservedele - skærme, kanoner, kontroltavler - holdes på lager og sendes på forespørgsel.

Fjerndiagnostik over 4G eller Ethernet; de fleste software- og konfigurationsfejl er rettet uden et besøg på stedet.

Vedligeholdelsesråd: inspicér pistolen og hylsteret kvartalsvis, og spænd ankerboltene igen en gang om året.

Fuld dokumentation - brugermanual, installationstegning og OCPP opsætningsvejledning - leveres med hver enhed.

Fem installationsfejl, vi ser gentaget

Forkert: bolt basen lige på asfalt. Til højre: Hæld en betonpude ved hjælp af den medfølgende skabelon, og lad den hærde helt, før du læser tårnet.

Forkert: Lad pistolen ligge på jorden mellem sessionerne. Til højre: sæt det tilbage i hylsteret hver gang - stikket er den del, der slides først.

Forkert: stol på WiFi alene i et fjerntliggende område. Til højre: Monter et 4G SIM-kort, så betalinger bliver ved med at fungere, når kontorrouteren falder.

Forkert: Sæt tårnet, hvor en bakgevogn kan nå det. Til højre: Placer den ved bugtens fjerneste ende, eller tilføj en pullert.

Forkert: glem det årlige momentkontrol. Til højre: Spænd ankerboltene igen hver 12. måned, og forsegl bundpladen igen, hvis du ser vandmærker.

Hvad webstedsoperatører siger efter et år

En hotelejer i Split, Kroatien, placerede tre tårne ​​i sin åbne gårdhave i foråret 2024. Han valgte dem, fordi bygningen ikke har nogen brugbar facade i nærheden af ​​bugterne. Hans klage er blænding på skærmen ved middagstid - en antirefleksfilm løste det - men han rapporterer ingen hardwarefejl i to somre med hård gæstebrug.

En distributør i Kuala Lumpur solgte ti enheder til en detailgruppes overfladearealer. Installatøren roste boreskabelonen - hans besætning færdiggjorde hvert fundament på en morgen. Den lille klage: pistolkablet løber kort for nogle SUV'er for enden af ​​en lang bugt.

En kommune i UAE driver tolv tårne ​​på gaden. Efter 14 måneder viser vedligeholdelsesloggen én udskiftning af berøringsskærmen og intet andet. De forsegler stadig bundpladen hver regntid, en formalitet de følger alligevel.

Spørgsmål Førstegangskøbere af tårne ​​stiller

Q: Vil dette tårn oplade hver EV?

A: Hver EV, der sælges i Europa med en Type 2-stik, oplades fra den; bilens indbyggede oplader bestemmer den nøjagtige hastighed, op til tårnets 7 kW loft.

Q: Hvilket fundament har det brug for?

A: En betonpude hældt på den boreskabelon, vi sender med enheden; typiske puder er omkring 500 x 500 mm, og ankerboltene kommer i kassen.

Q: Er vægboksen billigere?

A: Ja, cirka 20-30% billigere at købe og installere, hvor der er en god mur - tårnets pris betaler for søjlen, fundamentet og friheden til at vælge stedet.

Q: Kan skærmen overleve direkte sollys?

A: Det kan læses i dagslys, selvom hårdt middagsblænding er den eneste klage, vi hører; en antirefleksfilm er en billig løsning.

Q: Er IP54 nok til udendørs brug?

A: Ja til regn og stænk - IP54 blokerer for støv og vandspray. Fuldt nedsænkede pladser ville have brug for en højere vurdering, hvilket næsten ingen parkeringsplads har brug for.

Q: Hvilke lande accepterer CE-mærket?

A: Alle EU- og EØS-lande, plus mange andre, der accepterer CE som indrejsecertifikat; fabrikken har også CCC, TUV, UL og CB til andre markeder.

Q: Kan jeg opgradere dette 7kW tårn senere?

A: Basen på 410 x 240 deles på tværs af serien, så et websted kan flytte til et tårn med to pistoler på den samme pude - selve 7kW-enheden kan ikke opgraderes i felten.

Q: Hvor lang tid fra ordre til levering?

A: 15-20 arbejdsdage som standard, forsendelse fra Ningbo eller Shanghai, med den fulde dokumentpakke inklusive CE-certifikatet.
